GBT 48211-2026_电化学储能构网型变流器技术规范VIP免费

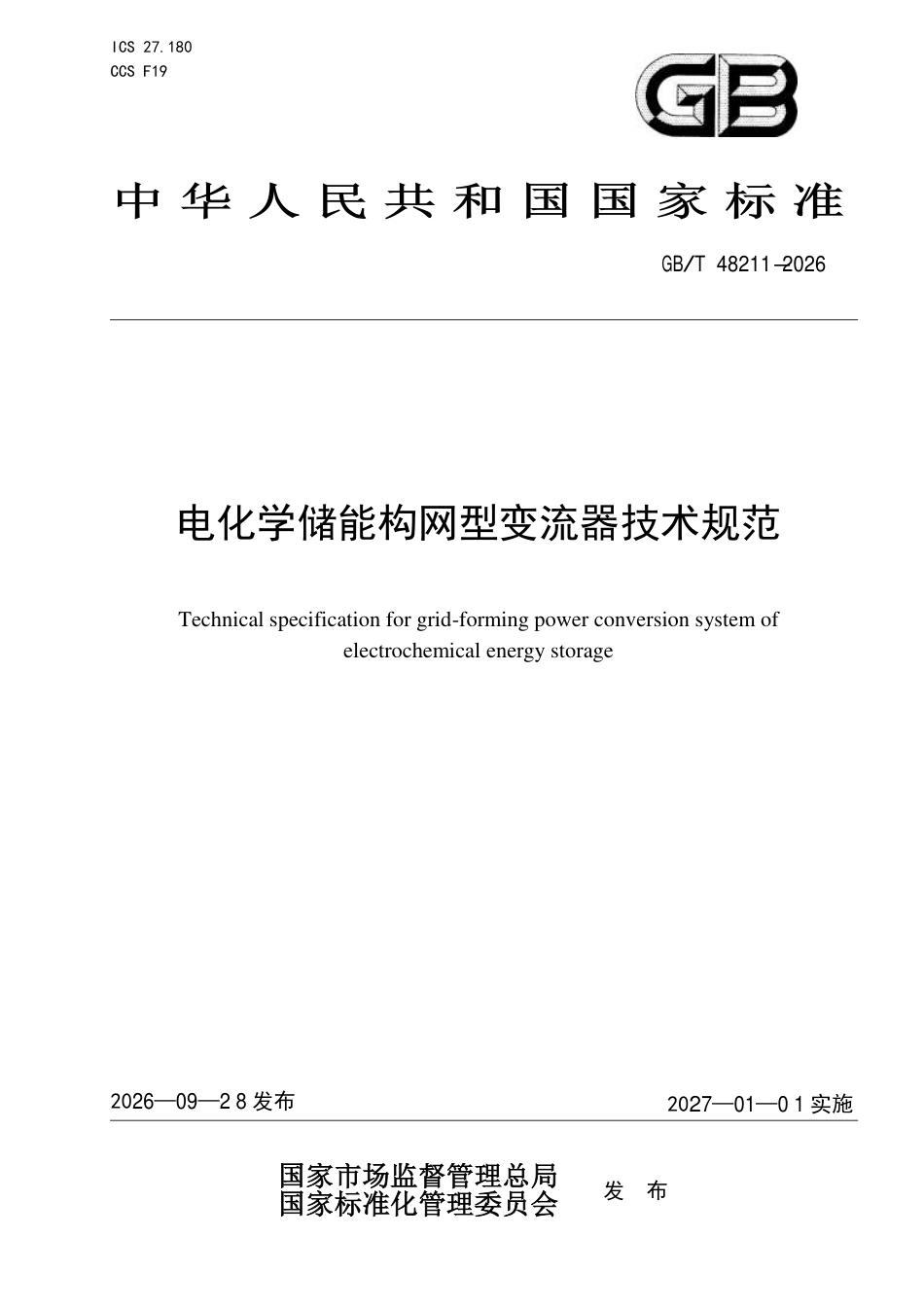

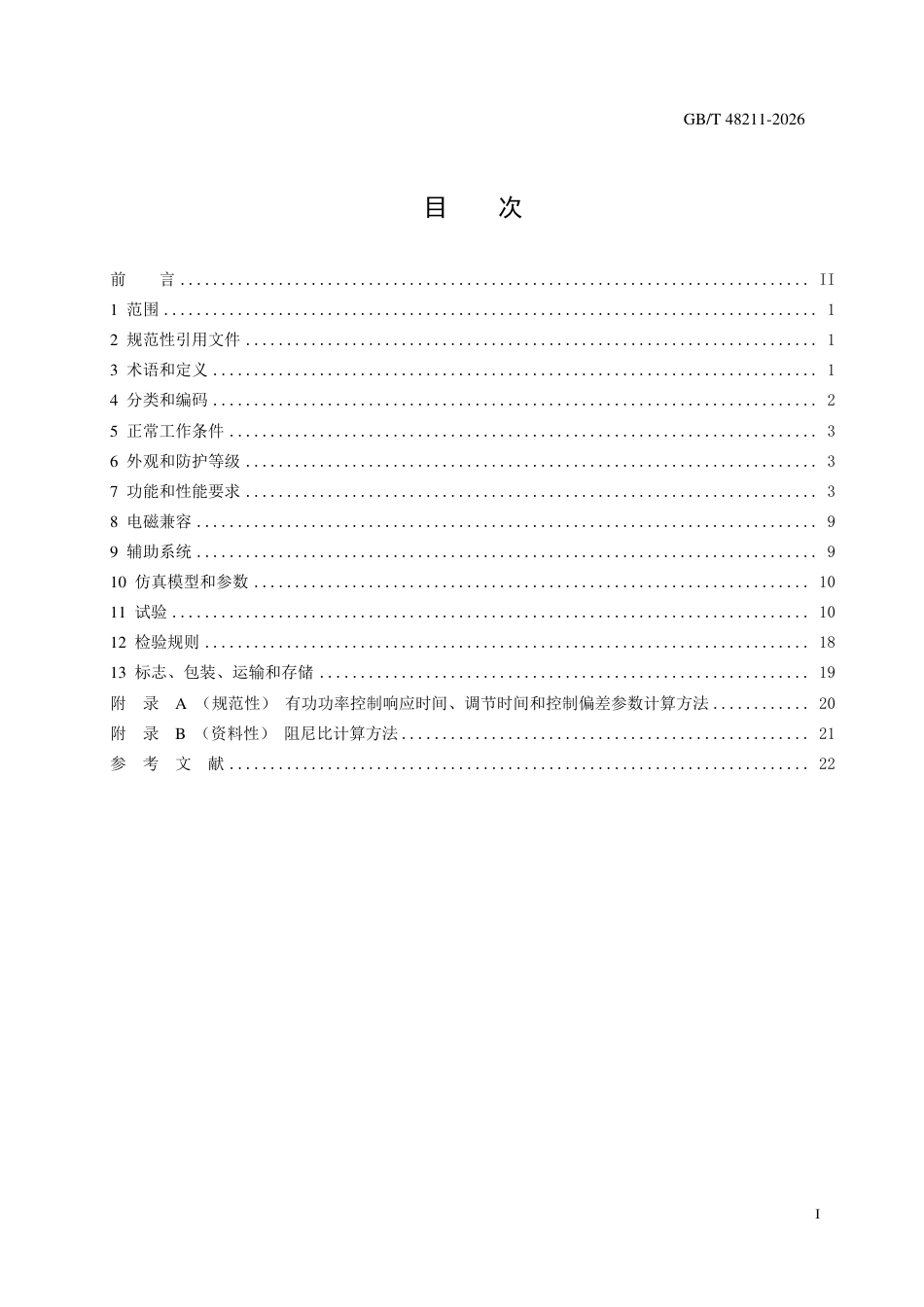

ICS 27.180CCS F19 GB/T 48211-2026 电化学储能构网型变流器技术规范Technical specification for grid-forming power conversion system of electrochemical energy storage 2026—09—2 8 发布 2027—01—0 1 实施 国家市场监督管理总局国家标准化管理委员会 发布 GB/T 48211-2026I 目 次 前 言 ............................................................................. II 1 范围 ................................................................................ 12 规范性引用文件 ...................................................................... 13 术语和定义 .......................................................................... 14 分类和编码 .......................................................................... 25 正常工作条件 ........................................................................ 36 外观和防护等级 ...................................................................... 37 功能和性能要求 ...................................................................... 38 电磁兼容 ............................................................................ 99 辅助系统 ............................................................................ 910 仿真模型和参数 .................................................................... 1011 试验 .............................................................................. 1012 检验规则 .......................................................................... 1813 标志、包装、运输和存储 ............................................................ 19录A （规范性） 有功功率控制响应时间、调节时间和控制偏差参数计算方法 ............ 20录B （资料性） 阻尼比计算方法 ..................................................附附21参考文献 ....................................................................... 22 GB/T 48211-2026II 前 言 本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由全国电力储能标准化技术委员会（SAC/TC 550）归口。本文件起草单位：本文件主要起草人：本文件为首次发布。 GB/T 48211-20261 电化学储能构网型变流器技术规范 1范围 本文件规定了电化学储能构网型变流器（以下简称“构网型储能变流器”）正常工作条件、功能和性能要求、电磁兼容、辅助系统、仿真模型和参数等要求，规定了外观和防护等级、标志、包装、运输和贮存等内容，描述了试验项目、试验方法和检验规则。 本文件适用于以电化学电池作为储能载体，交流端口电压在35kV及以下构网型变流器的设计、制造、试验、检测、运行、维护和检修，交流端口接入其他电压等级的构网型储能变流器可参照执行。 2规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4208 外壳防护等级(IP代码)GB/T 12325 电能质量 供电电压偏差GB/T 12326 电能质量 电压波动和闪变GB/T 14549 电能质量 公用电网谐波GB/T 15543 电能质量 三相电压不平衡GB/T 15945 电能质量 电力系统频率偏差GB/T 24337 电能质量 公用电网间谐波GB/T 34120 电化学储能系统储能变流器技术要求GB/T 34133 储能变流器检测技术规程GB/T XXXXX 构网型变流器通用技术规范DL/T 860(所有部分) 电力自动化通信网络和系统DL/T 2528 电力储能基本术语 3术语和定义 GB/T 34120、GB/T 34133、DL/T 2528界定的以及下列术语和定义适用于本文件。 3.1 构网型储能变流器 grid-forming power conversion system；GFM PCS自主构建并维持内电势幅值和频率，以电压源特性运行的储能变流器。 3.2 跟网型储能变流器 grid -following power conversion system；GFL PCS跟随电网的频率和电压，以电流源特性运行的储能变流器。3.3相角跳变响应 phase jump response构网型储能变流器在电网电压相角发生突变时的响应特性。 GB/T 48211-2026 23.4 惯量特性 inertia characteristics构网型储能变流器在功率不平衡时抵抗输出频率变化的特性。 3.5 阻尼特性 damping characteristics 构网型储能变流器通过调整自身有功功率，抑制电压、频率及功率振荡的特性。 3.6 等效暂态阻抗 equivalent transient impedance在电网扰动过程中，构网型储能变流器在保持内电势不变条件下对外呈现的工频内阻抗。 3.7 启动时间 reaction time从接收到控制指令或检测到触发控制操作的状态量变化开始,构网型储能变流器实际输出功率变化量达到功率目标值和初始值之差的10%所需的时间。 3.8 响应时间 response time从接收到控制指令或检测到触发控制操作的状态量变化开始,构网型储能变流器实际输出功率变化量达到功率目标值和初始值之差的90%所需的时间。 3.9 调节时间 settling time从接收到控制指令或检测到触发控制操作的状态量变化开始,构网型储能变流器实际输出功率与功率目标值之差的绝对值始终不超过允许偏差的最短时间。 4分类和编码 4.1分类构网型储能变流器应按照安装使用环境、冷却方式、拓扑结构等方法进行分类，种类应满足 GB/T 34120的要求。4.2产品编码构网型储能变流器的编码规则见图1。EES-PCS-□□□□～□□□□V-□□□(k)V-□□□k(M)W- □- □□„□□ -□□□87654321标引序号说明： GB/T 48211-2026 1——电力储能用；2——储能变流器；3——额定功率直流端口电压工作范围，用 2～4 位数字表示，单位为“V”；4——交流端口额定电压，用最多 3 位数字表示，单位为“V”或“kV”；5——额定功率，用最多 3 位数字表示，单位为“kW”或“MW”；6——拓扑结构，用 1 位字母表示，其中：S 表示单级变换拓扑，D 表示双级变换拓扑，H 表示级联拓扑；7——产品其他标志信息，用 4～10 位数字和字母的组合表示；8——储能变流器类型，其中 GFL 表示跟网型，GFM3表示构网型。 图 1 构网型储能变流器编码规则 示例1：跟网型储能变流器，直流电压范围为580～1500V，交流额定电压400V，额定功率50kW，拓扑结构为单级变换拓扑。标志为：EES-PCS-580～1500V-400V-50kW-S-XXXX-GFL。 示例2：构网型储能变流器，直流电压范围350～700V，交流额定电压800V，额定功率200kW，拓扑结构为双级变换拓扑。标志为：EES-PCS-350～700V-800V-200kW-D-XXXX-GFM。 示例3：构网型储能变流器，直流工作电压范围500～1200V，交流额定电压10kV，额定功率5MW，拓扑结构为级联拓扑。标志为：EES-PCS-500～1200V-10kV-5MW-H-XXXX-GFM。 5正常工作条件 构网型储能变流器正常工作环境条件和并网运行电气条件应满足《GB/T XXX 构网型变流器通用技术规范》的要求，离网运行条件应满足下列要求： a）负荷额定功率不大于构网型储能变流器额定输出功率；b）负荷启动电流不大于构网型储能变流器最大输出电流。 6外观和防护等级 6.1外观 构网型储能变流器的外观应满足下列要求：a)外观完整，无结构变形、剥落、锈蚀及裂痕等现象；b)柜门和开关操作灵活；c)铭牌、标志、标记完整清晰；d)文字和符号整齐、规范、正确。6.2防护等级 构网型储能变流器外壳的防护等级应满足下列要求：a)户内构网型储能变流器不低于 GB/T 4208 规定的 IP20； b)户外构网型储能变流器不低于 GB/T 4208 规定的 IP54。7功能和性能要求7.1启停机构网型储能变流器应具备启停机控制功能，能根据控制开关或指令实现启动和停机。7.2有功功率控制7.2.1构网型储能变流器应具备有功功率控制功能，能根据接收的有功功率控制指令，实现有功功率 GB/T 48211-2026的连续平滑调节。7.2.2构网型储能变流器有功功率控制响应时间应不大于 500ms，调节时间应不大于 1s。7.2.3构网型储能变流器工作在恒功率充放电模式下，交流端口有功功率控制误差应不大于额定功率的±2%。7.2.4构网型储能变流器从 90％额定功率充电到 90％额定功率放电的转换时间以及从 90％额定功率放电到 90％额定功率充电的转换时间均应不大于 500ms。7.3相角跳变响应7.3.1构网型储能变流器应能根据交流端口相角变化，自发响应有功功率，抑制相角跳变。7.3.2构网型储能变流器应在交流端口相角跳变不大于±60°时，不脱网连续运行。7.3.3构网型储能变流器交流端口电压相角跳变在-5°～5°时，输出的有功功率变化方向应与相角跳变方向相反。7.4惯量特性7.4.1构网型储能变流器应具有惯量特性，能够抑制交流端口频率的变化，有功功率变化量应满足公式（14）： P   Tj Pdf fn dtn(1) 式中：Δ𝑃 ——构网型储能变流器有功功率变化量，单位为千瓦(kW)或兆瓦(MW)；𝑇𝑗 ——惯量时间常数，单位为秒(s)；𝑓𝑛 ——电力系统额定频率，单位为赫兹(Hz)；Pn ——构网型储能变流器额定有功功率，单位为千瓦(kW)或兆瓦(MW)。7.4.2构网型储能变流器的惯量时间常数应设定在（2～20）s 范围内，并可根据实际需求调整。7.4.3构网型储能变流器发挥惯量特性时的响应时...
