QGDW 11651.8-2025 变电站设备验收规范第8部分：避雷器 (1)VIP免费

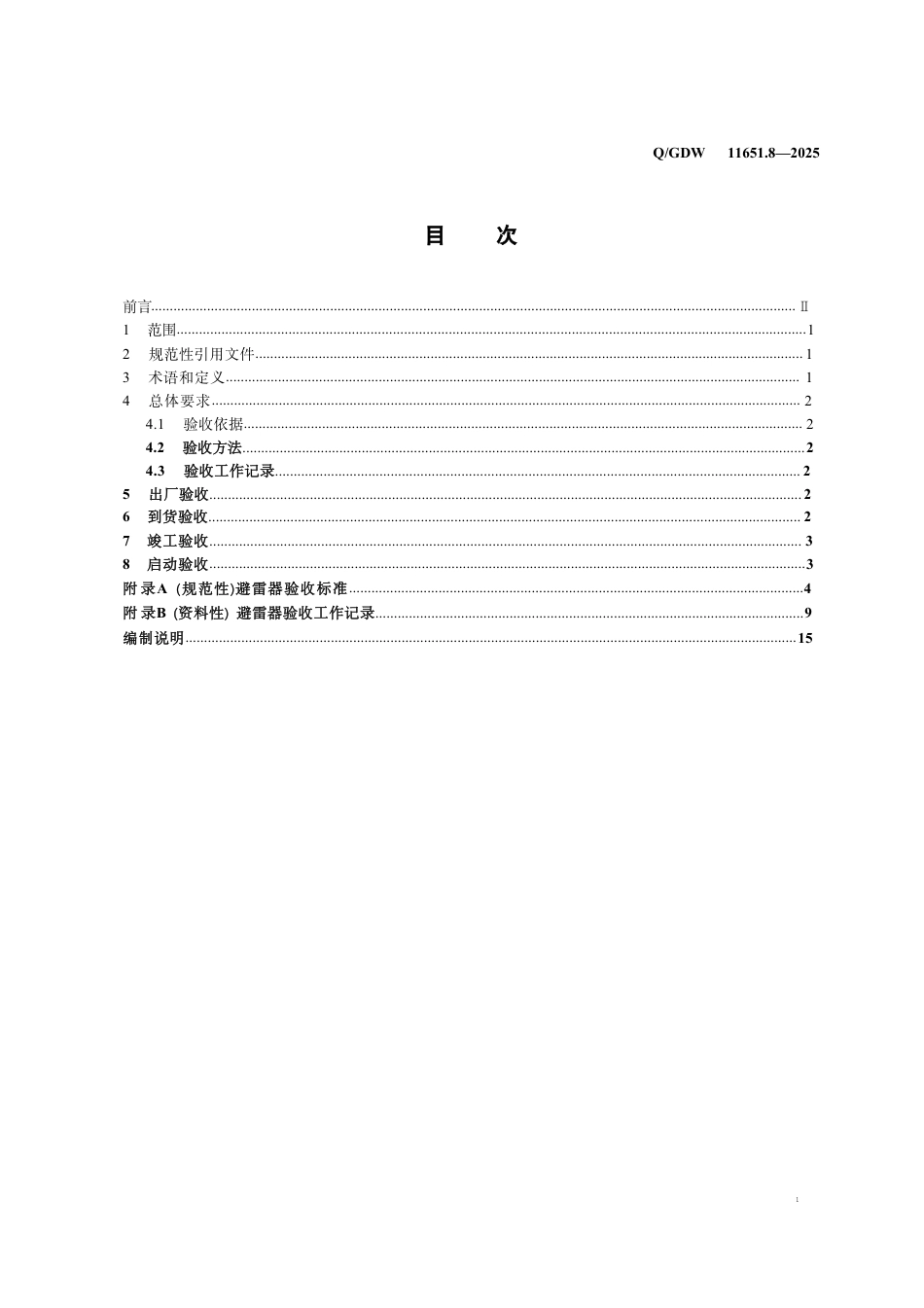

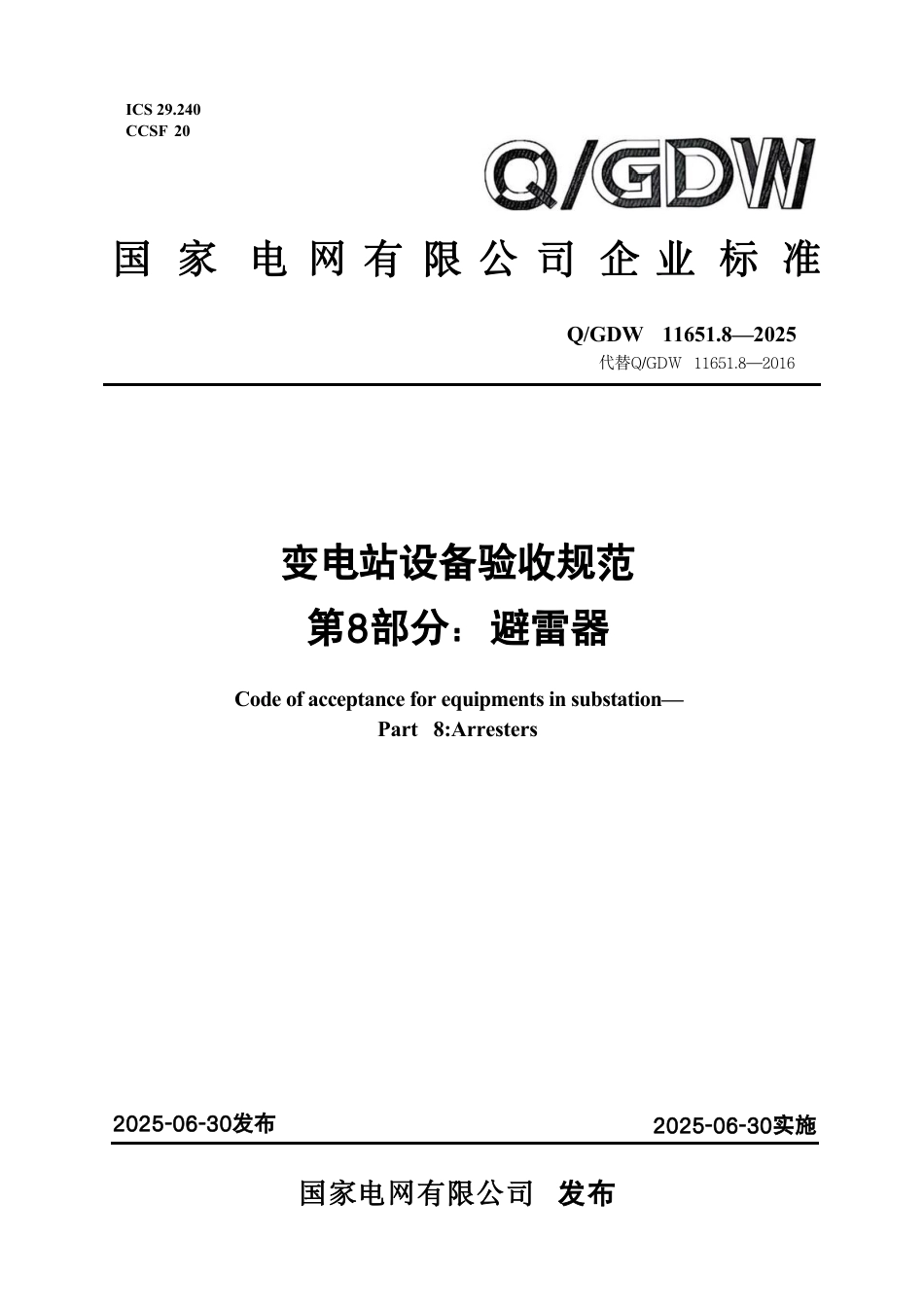

ICS 29.240CCSF 20国 家电 网 有 限 公 司 企 业 标 准Q/GDW11651.8—2025代替Q/GDW 11651.8—2016变电站设备验收规范第8部分：避雷器Code of acceptance for equipments in substation—Part 8:Arresters2025-06-30发布2025-06-30实施国家电网有限公司发布1Q/GDW11651.8—2025目次前言.............................................................................................................................................................................Ⅱ1范围.........................................................................................................................................................................12规范性引用文件................................................................................................................................................... 13术语和定义.......................................................................................................................................................... 14总体要求.............................................................................................................................................................. 24.1验收依据...................................................................................................................................................... 24.2验收方法.......................................................................................................................................................24.3验收工作记录............................................................................................................................................. 25出厂验收............................................................................................................................................................... 26到货验收............................................................................................................................................................... 27竣工验收............................................................................................................................................................... 38启动验收................................................................................................................................................................3附 录A (规范性)避雷器验收标准..........................................................................................................................4附 录B (资料性) 避雷器验收工作记录...................................................................................................................9编制说明....................................................................................................................................................................15ⅡQ/GDW 11651.8—2025前言本文件依据GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的要求，按照《国家电网有限公司技术标准管理办法》的规定起草。本文件是Q/GDW11651《变电站设备验收规范》的第8部分。 Q/GDW11651 已经发布了以下部 分 ：——第1部分：油浸式变压器(电抗器);——第2部分：断路器；——第3部分：组合电器；——第4部分：隔离开关；——第5部分：开关柜；——第6部分：电流互感器；——第7部分：电压互感器；——第8部分：避雷器；——第9部分：并联电容器组；——第10部分：干式电抗器；——第11部分：串联补偿装置；——第12部分：母线及绝缘子；——第13部分：穿墙套管；——第14部分：电力电缆；——第15部分：消弧线圈；——第16部分：高频阻波器；——第17部分：耦合电容器；——第18部分：高压熔断器；——第19部分：中性点隔直装置；——第20部分：接地装置；——第21部分：端子箱及检修电源箱；——第22部分：站用变；——第23部分：站用交流电源系统；——第24部分：站用直流电源系统；——第25部分：构支架；——第26部分：辅助设施；——第27部分：土建设施；——第28部分：避雷针。本文件代替Q/GDW11651.8—2016《变电站设备验收规范 第8部分：避雷器》,以Q/GDW 11651.8—2016为主，整合了GB/T 11032—2020、GB/T 24845和GB 50147的部分内容，与Q/GDW 11651.8—2016相比，除结构调整和编辑性改动外，主要技术变化如下：a)增加了竣工验收阶段对“隐蔽工程”检查的要求(见表A.3);b) 更改了出厂验收阶段对“外套”的要求(见表A.1,2016 年版的A.3);c) 更改了“交接试验验收”阶段的试验标准的相关要求(见表A.4,2016 年版的A.3);ⅢQ/GDW11651.8—2025d)删除了避雷器可研初设审查与关键点见证相关要求(见2016年版的4.3、4.4.1);e)删除了避雷器出厂验收阶段对“监测装置”和“复合外套憎水性检查”的相关要求(见2016年版的A.6);f)删除了避雷器到货验收中除“包装”部分的要求(见2016年版的表A.4)。本文件由国家电网有限公司设备管理部提出并解释。本文件由国家电网有限公司科技创新部归口。本文件起草单位：国网天津市电力公司、国网天津市电力公司电力科学研究院、国网冀北电力有限公司、国网福建省电力有限公司。本文件主要起草人：李琳、李维博、何金、宁琦、李楠、李苏雅、董艳唯、孟峥峥、王浩、满玉岩、刘广振、张弛、李松原、郭浩、高国、孙昭、陈彬、宋卓、许军、谢文炳、王康、方超颖、黄友聪、郑凌娟、刘慧林、刘羿辰。本文件及其所代替文件的历次版本发布情况为：——2017年10月首次发布；——本次为第一次修订。本文件在执行过程中的意见或建议反馈至国家电网有限公司科技创新部。1Q/GDW11651.8—2025变电站设备验收规范第8部分：避雷器1 范围本文件规定了交流避雷器厂内验收、到货验收、竣工(预)验收、启动验收四个阶段验收工作的内容和要求。本文件适用于系统标称电压35kV及以上交流避雷器的验收工作。2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 11032 交流无间隙金属氧化物避雷器GB/T248451000kV交流系统用无间隙金属氧化物避雷器技术规范GB 50147电气装置安装工程 高压电器施工及验收规范GB 50150电气装置安装工程 电气设备交接试验标准GB 50169电气装置安装工程 接地装置施工及验收规范GB508361000kV高压电器(GIS、HGIS、隔离开关、避雷器)施工及验收规范DL/T 5161.2电气装置安装工程质量检验及评定规程 第2部分：高压电器施工质量检验3 术语和定义下列术语和定义适用于本文件。3.1验收 acceptance按照技术文件对设备制造、运输、安装结果进行检验，而后确定是否收下或认可。3.2出厂验收 check and accept in the supplier's factory对设备厂内制造的关键点进行见证和出厂验收。3.3到货验收 inspection of merchandise received设备运送到现场后进行的验收。3.4竣工验收 completion acceptance对设备及其安装质量进行的验收。3.5启动验收 start-upacceptance设备正式投入运行前的验收。2Q/GDW11651.8—20254 总体要求4.1 验收依据避雷器的验收依据如下：a) 设备的制造、运输与安装应符合技术条件(规范、标准、招投标技术文件、合同等)和预防事故技术措施要求；b) 应在可研初设阶段对设备所涉及的工程可研报告、初设文件、技术规范书等进行审查，并作为后续验收的依据。4.2 验收方法4.2.1 资料检查资料检查包括满足变电站投产要求的所有资料。设备安装、试验数据应满足相关规程规范要求，安装调试前后数值应有比对，保持一致性，应无明显变化。4.2.2 现场检查现场检查应包括现场设备外观和功能的检查。4.2.3 旁站见证旁站见证是对关键工艺、关键工序、关键部位和重点试验的见证。4.2.4 现场抽检现场抽检应明确抽检内容、抽检方法及抽检比例，对数据存在疑问或频繁出现问题的设备应结合现场需要进行复检。4.3 验收工作记录验收发现的问题应进行记录；发现重大问题时，应提交“重大问题反馈联系单”...
