一文看懂主接线形式的选型逻辑VIP免费

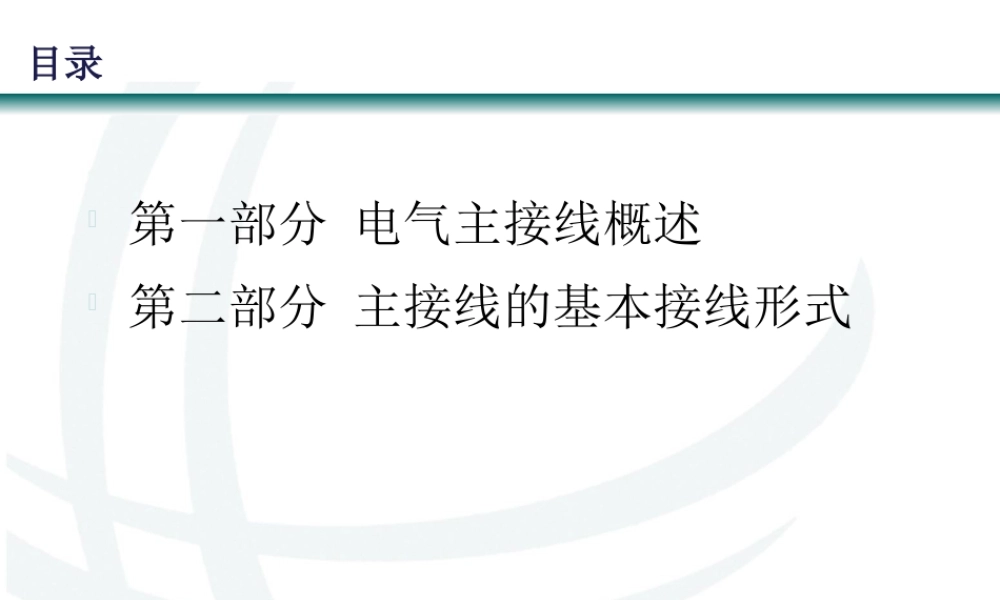

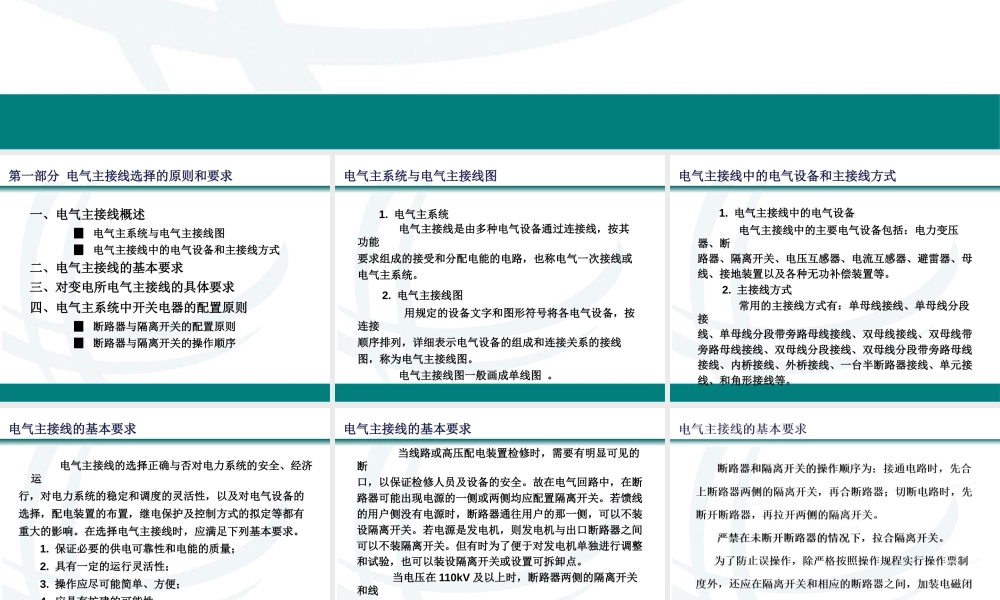

目录 第一部分 电气主接线概述 第二部分 主接线的基本接线形式第一部分 电气主接线选择的原则和要求一、电气主接线概述 ▉ 电气主系统与电气主接线图 ▉ 电气主接线中的电气设备和主接线方式二、电气主接线的基本要求三、对变电所电气主接线的具体要求四、电气主系统中开关电器的配置原则 ▉ 断路器与隔离开关的配置原则 ▉ 断路器与隔离开关的操作顺序电气主系统与电气主接线图 1. 电气主系统 电气主接线是由多种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路，也称电气一次接线或电气主系统。 2. 电气主接线图 用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。 电气主接线图一般画成单线图 。电气主接线中的电气设备和主接线方式 1. 电气主接线中的电气设备 电气主接线中的主要电气设备包括：电力变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置以及各种无功补偿装置等。 2. 主接线方式 常用的主接线方式有：单母线接线、单母线分段接线、单母线分段带旁路母线接线、双母线接线、双母线带旁路母线接线、双母线分段接线、双母线分段带旁路母线接线、内桥接线、外桥接线、一台半断路器接线、单元接线、和角形接线等。电气主接线的基本要求 电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性，以及对电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。在选择电气主接线时，应满足下列基本要求。 1. 保证必要的供电可靠性和电能的质量； 2. 具有一定的运行灵活性； 3. 操作应尽可能简单、方便； 4. 应具有扩建的可能性； 5. 技术上先进，经济上合理。 电气主接线的基本要求 当线路或高压配电装置检修时，需要有明显可见的断口，以保证检修人员及设备的安全。故在电气回路中，在断路器可能出现电源的一侧或两侧均应配置隔离开关。若馈线的用户侧没有电源时，断路器通往用户的那一侧，可以不装设隔离开关。若电源是发电机，则发电机与出口断路器之间可以不装隔离开关。但有时为了便于对发电机单独进行调整和试验，也可以装设隔离开关或设置可拆卸点。 当电压在 110kV 及以上时，断路器两侧的隔离开关和线路隔离开关的线路侧均应配置接地开关。对 35kV 及以上的母线，在每段母线上亦应设置 1 ～ 2 组接地开关，...
