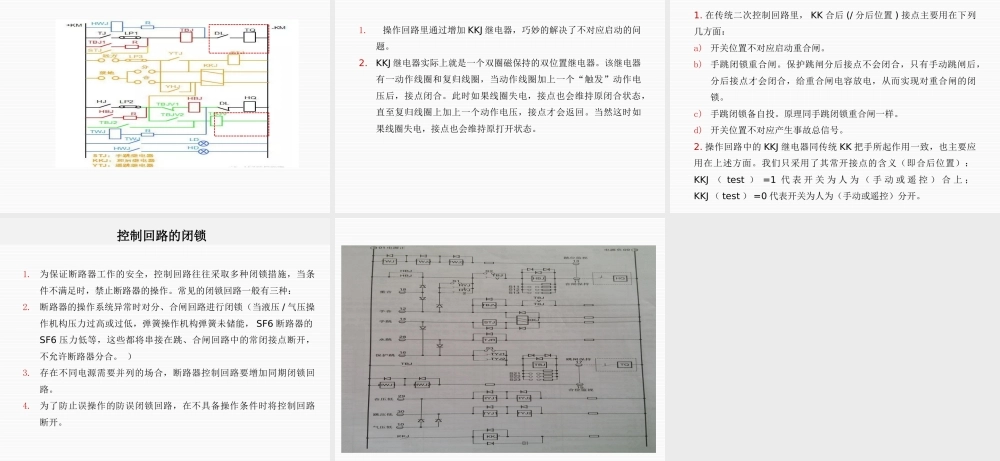

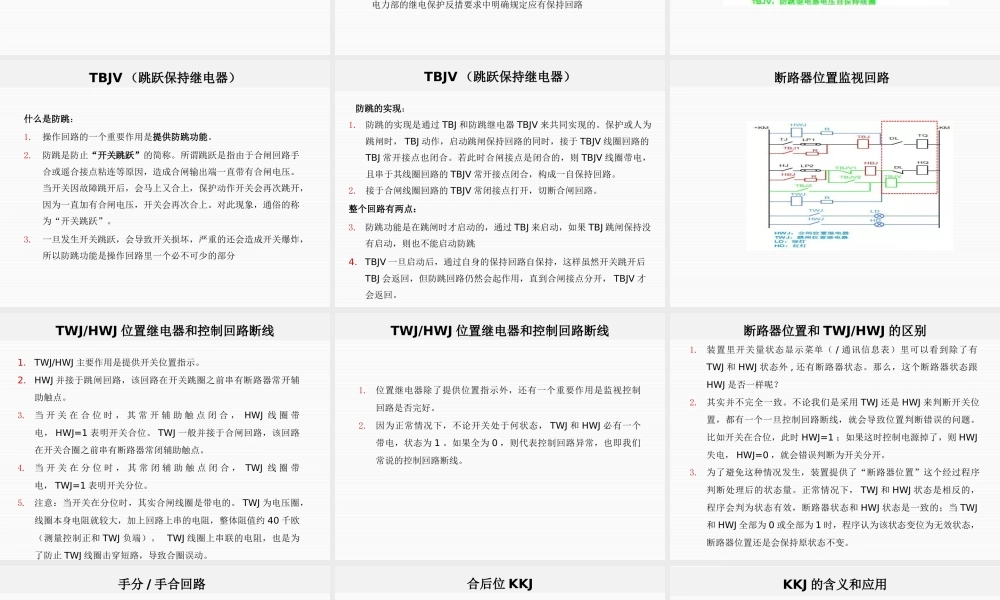

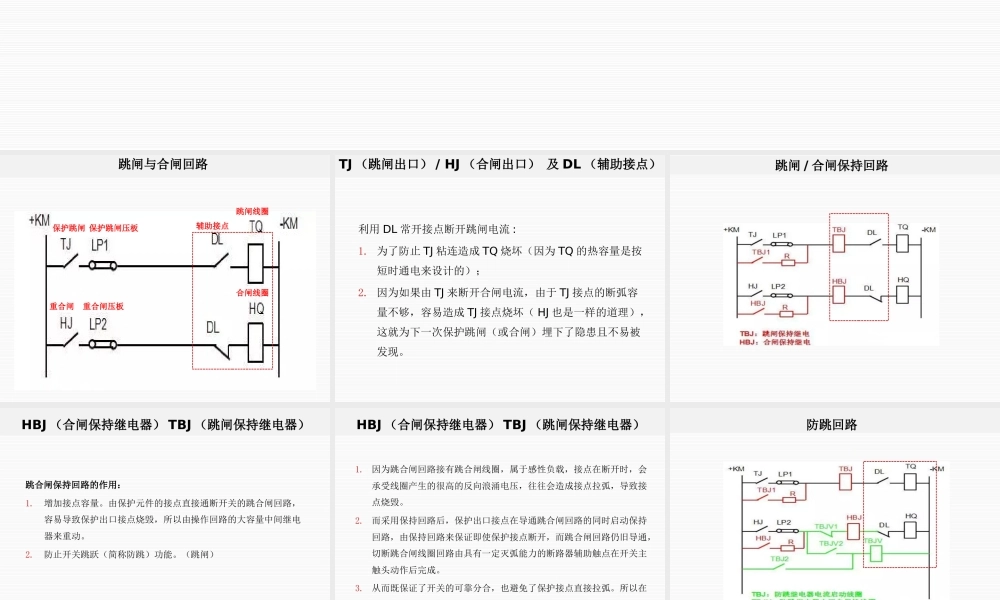

一文弄懂回路中的TJ HJ DL HBJ TBJ TBJV TWJ HWJ KKJ跳闸与合闸回路 保护跳闸 保护跳闸压板跳闸线圈辅助接点重合闸重合闸压板合闸线圈TJ （跳闸出口） / HJ （合闸出口） 及 DL （辅助接点）利用 DL 常开接点断开跳闸电流 :1. 为了防止 TJ 粘连造成 TQ 烧坏（因为 TQ 的热容量是按短时通电来设计的）；2. 因为如果由 TJ 来断开合闸电流，由于 TJ 接点的断弧容量不够，容易造成 TJ 接点烧坏（ HJ 也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。 跳闸 / 合闸保持回路 HBJ （合闸保持继电器） TBJ （跳闸保持继电器）跳合闸保持回路的作用：1.增加接点容量。由保护元件的接点直接通断开关的跳合闸回路，容易导致保护出口接点烧毁，所以由操作回路的大容量中间继电器来重动。2.防止开关跳跃（简称防跳）功能。（跳闸）1. 因为跳合闸回路接有跳合闸线圈，属于感性负载，接点在断开时，会承受线圈产生的很高的反向浪涌电压，往往会造成接点拉弧，导致接点烧毁。2. 而采用保持回路后，保护出口接点在导通跳合闸回路的同时启动保持回路，由保持回路来保证即使保护接点断开，而跳合闸回路仍旧导通，切断跳合闸线圈回路由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成。3. 从而既保证了开关的可靠分合，也避免了保护接点直接拉弧。所以在电力部的继电保护反措要求中明确规定应有保持回路HBJ （合闸保持继电器） TBJ （跳闸保持继电器）防跳回路 TBJV （跳跃保持继电器）什么是防跳：1.操作回路的一个重要作用是提供防跳功能。2.防跳是防止“开关跳跃”的简称。所谓跳跃是指由于合闸回路手合或遥合接点粘连等原因，造成合闸输出端一直带有合闸电压。当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直加有合闸电压，开关会再次合上。对此现象，通俗的称为“开关跳跃”。3.一旦发生开关跳跃，会导致开关损坏，严重的还会造成开关爆炸，所以防跳功能是操作回路里一个必不可少的部分TBJV （跳跃保持继电器） 防跳的实现：1.防跳的实现是通过 TBJ 和防跳继电器 TBJV 来共同实现的。保护或人为跳闸时， TBJ 动作，启动跳闸保持回路的同时，接于 TBJV 线圈回路的TBJ 常开接点也闭合。若此时合闸接点是闭合的，则 TBJV 线圈带电，且串于其线圈回路的 TBJV 常开接点闭合，构成一自保持回路。2.接于合闸线圈回路的 TBJV 常闭接点打开，...
