33页电气标准做法图解：选型、安装、标识VIP免费

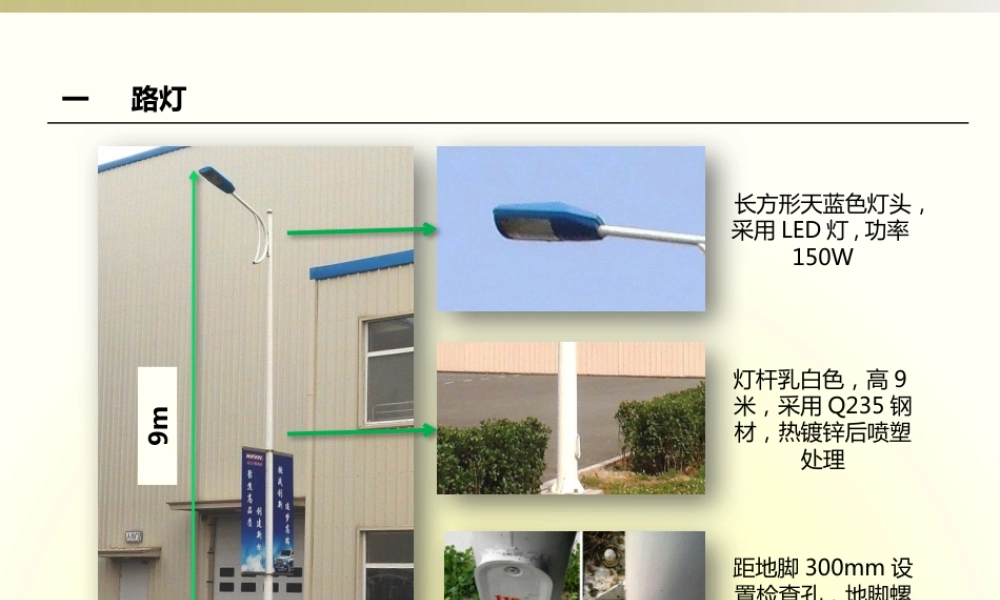

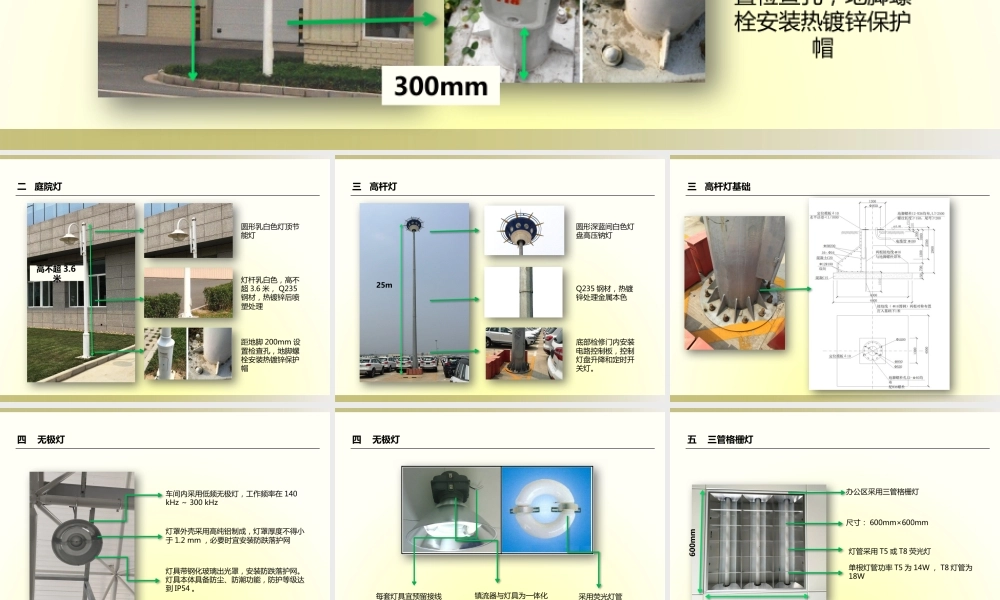

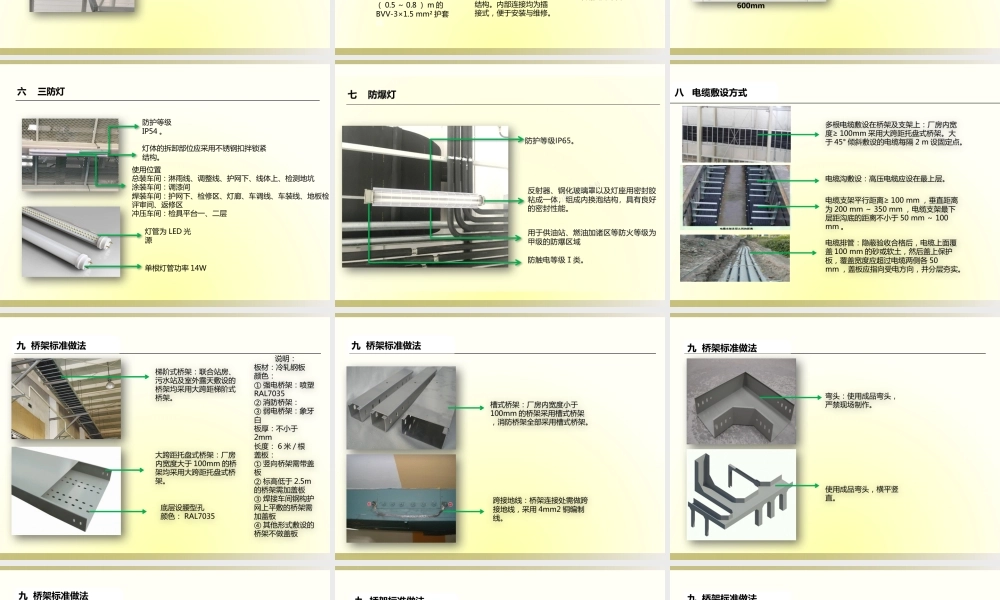

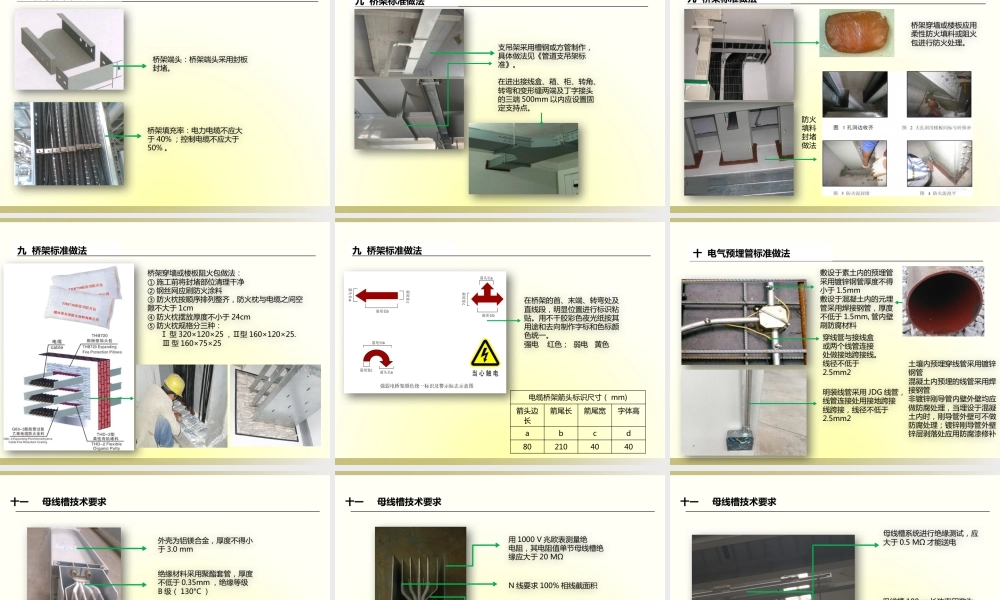

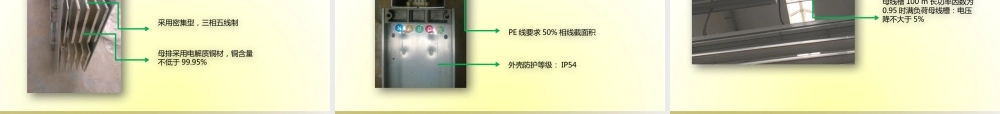

长方形天蓝色灯头，采用 LED 灯 , 功率150W灯杆乳白色，高 9米，采用 Q235 钢材，热镀锌后喷塑处理距地脚 300mm 设置检查孔，地脚螺栓安装热镀锌保护帽300mm9m一 路灯圆形乳白色灯顶节能灯灯杆乳白色，高不超 3.6 米， Q235钢材，热镀锌后喷塑处理距地脚 200mm 设置检查孔，地脚螺栓安装热镀锌保护帽二 庭院灯高不超 3.6米圆形深蓝间白色灯盘高压钠灯Q235 钢材，热镀锌处理金属本色底部检修门内安装电路控制板，控制灯盘升降和定时开关灯。三 高杆灯25m三 高杆灯基础灯具带钢化玻璃出光罩，安装防跌落护网。灯具本体具备防尘、防潮功能，防护等级达到 IP54 。四 无极灯车间内采用低频无极灯，工作频率在 140 kHz ～ 300 kHz灯罩外壳采用高纯铝制成，灯罩厚度不得小于 1.2 mm ，必要时宜安装防跌落护网每套灯具宜预留接线（ 0.5 ～ 0.8 ） m 的BVV-3×1.5 mm² 护套线采用荧光灯管镇流器与灯具为一体化结构。内部连接均为插接式，便于安装与维修。四 无极灯尺寸： 600mm×600mm五 三管格栅灯灯管采用 T5 或 T8 荧光灯办公区采用三管格栅灯单根灯管功率 T5 为 14W ， T8 灯管为18W600mm600mm防护等级IP54 。六 三防灯灯体的拆卸部位应采用不锈钢扣拌锁紧结构。使用位置总装车间：淋雨线、调整线、护网下、线体上、检测地坑涂装车间：调漆间焊装车间：护网下、检修区、灯廊、车调线、车装线、地板检评审间、返修区冲压车间：检具平台一、二层灯管为 LED 光源单根灯管功率 14W八 电缆敷设方式多根电缆敷设在桥架及支架上：厂房内宽度≥ 100mm 采用大跨距托盘式桥架。大于 45° 倾斜敷设的电缆每隔 2 m 设固定点。电缆沟敷设：高压电缆应设在最上层。电缆排管：隐蔽验收合格后，电缆上面覆盖 100 mm 的砂或软土，然后盖上保护板，覆盖宽度应超过电缆两侧各 50 mm ，盖板应指向受电方向，并分层夯实。电缆支架平行距离≥ 100 mm ，垂直距离为 200 mm ～ 350 mm ，电缆支架最下层距沟底的距离不小于 50 mm ～ 100 mm 。九 桥架标准做法梯阶式桥架：联合站房、污水站及室外露天敷设的桥架均采用大跨距梯阶式桥架。大跨距托盘式桥架：厂房内宽度大于 100mm 的桥架均采用大跨距托盘式桥架。底层设腰型孔颜色： RAL7035说明：板材：冷轧钢板颜色：① 强电桥架：喷塑RAL7035② 消防桥架：③ 弱电桥架：象牙白板厚：不小于2mm长度： 6 米 / 根盖板：① 竖向...
