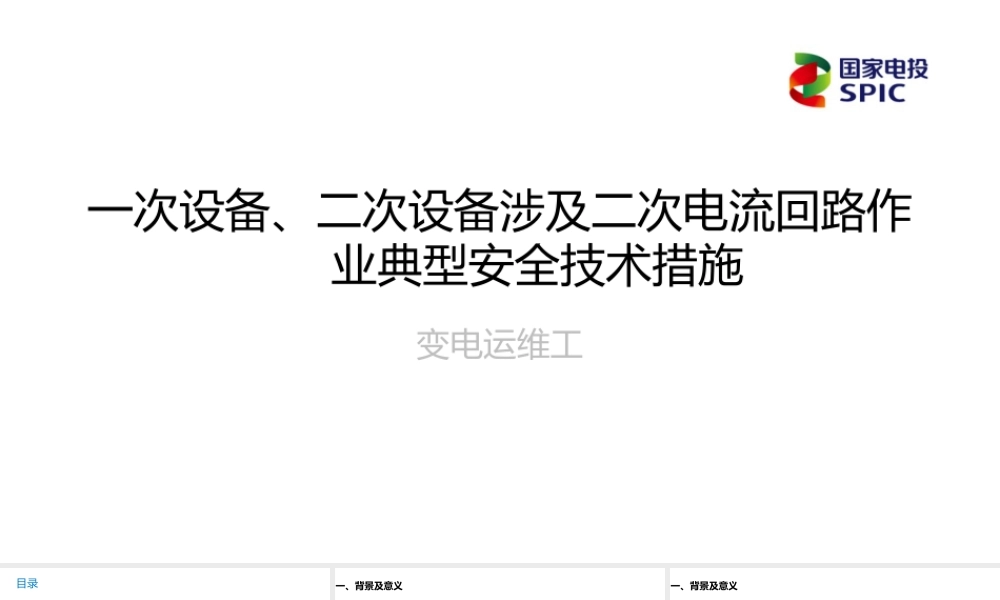

一次设备、二次设备涉及二次电流回路作业典型安全技术措施VIP免费

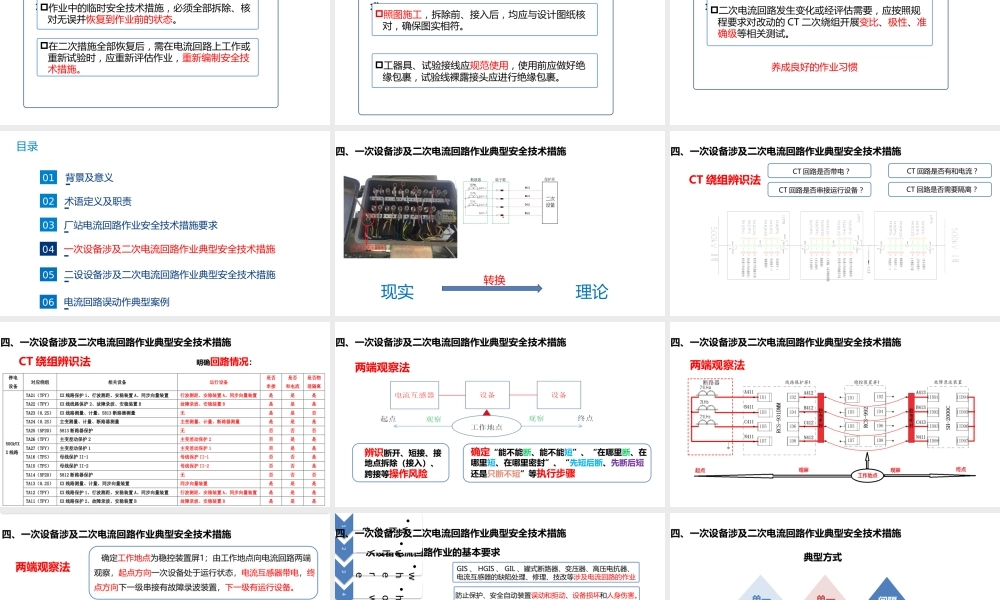

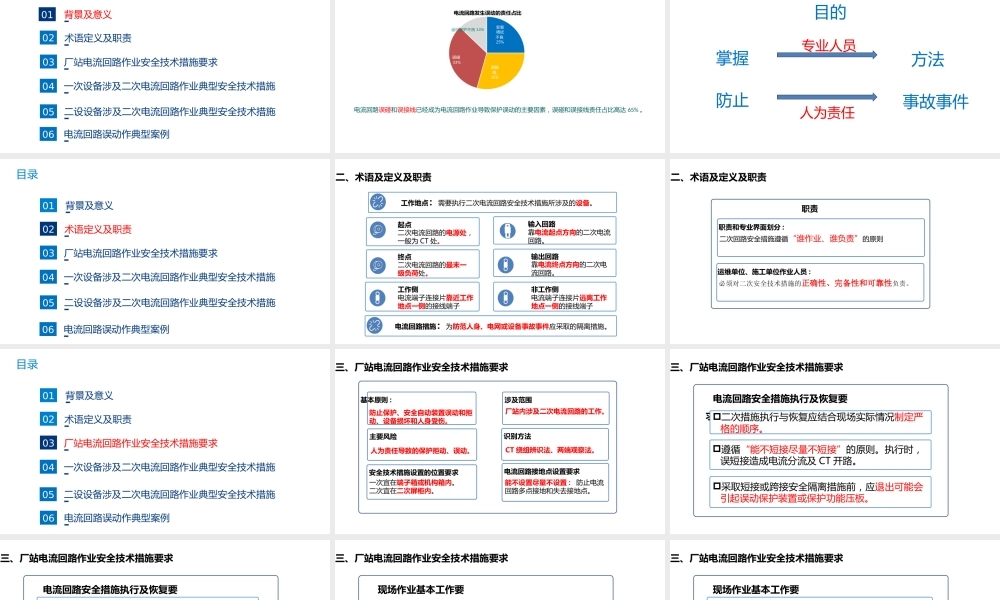

一次设备、二次设备涉及二次电流回路作业典型安全技术措施变电运维工目录01背景及意义02术语定义及职责03厂站电流回路作业安全技术措施要求04一次设备涉及二次电流回路作业典型安全技术措施05二设设备涉及二次电流回路作业典型安全技术措施06电流回路误动作典型案例安装调试不良25%误接线32%误碰33%运行维护不良 13%电流回路发生误动的责任占比电流回路误碰和误接线已经成为电流回路作业导致保护误动的主要因素，误碰和误接线责任占比高达 65% 。一、背景及意义事故事件防止人为责任目的方法掌握专业人员一、背景及意义目录01背景及意义02术语定义及职责03厂站电流回路作业安全技术措施要求04一次设备涉及二次电流回路作业典型安全技术措施05二设设备涉及二次电流回路作业典型安全技术措施06电流回路误动作典型案例工作地点：需要执行二次电流回路安全技术措施所涉及的设备。起点二次电流回路的电源处，一般为 CT 处。输出回路靠电流终点方向的二次电流回路。输入回路靠电流起点方向的二次电流回路。二、术语及定义及职责终点二次电流回路的最末一级负荷处。工作侧电流端子连接片靠近工作地点一侧的接线端子非工作侧电流端子连接片远离工作地点一侧的接线端子电流回路措施：为防范人身、电网或设备事故事件应采取的隔离措施。职责职责和专业界面划分 :二次回路安全措施遵循“谁作业、谁负责”的原则运维单位、施工单位作业人员 :必须对二次安全技术措施的正确性、完备性和可靠性负责。二、术语及定义及职责目录01背景及意义02术语定义及职责03厂站电流回路作业安全技术措施要求04一次设备涉及二次电流回路作业典型安全技术措施06电流回路误动作典型案例05二设设备涉及二次电流回路作业典型安全技术措施三、厂站电流回路作业安全技术措施要求基本原则 :防止保护、安全自动装置误动和拒动、设备损坏和人身受伤。涉及范围厂站内涉及二次电流回路的工作。主要风险人为责任导致的保护拒动、误动。识别方法CT 绕组辨识法、两端观察法。安全技术措施设置的位置要求一次宜在端子箱或机构箱内。二次宜在二次屏柜内。电流回路接地点设置要求能不设置尽量不设置 : 防止电流回路多点接地和失去接地点。遵循“能不短接尽量不短接”的原则。执行时，误短接造成电流分流及 CT 开路。采取短接或跨接安全隔离措施前，应退出可能会引起误动保护装置或保护功能压板。电流回路安全措施执行及恢复要求二次措施执行与恢复应结合现场实际情况制定严格的...
