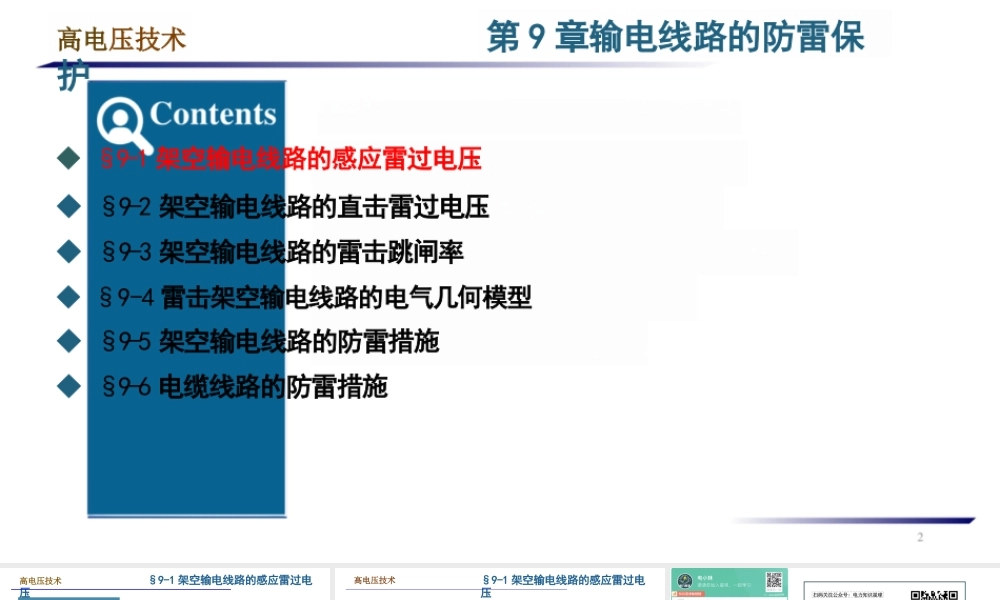

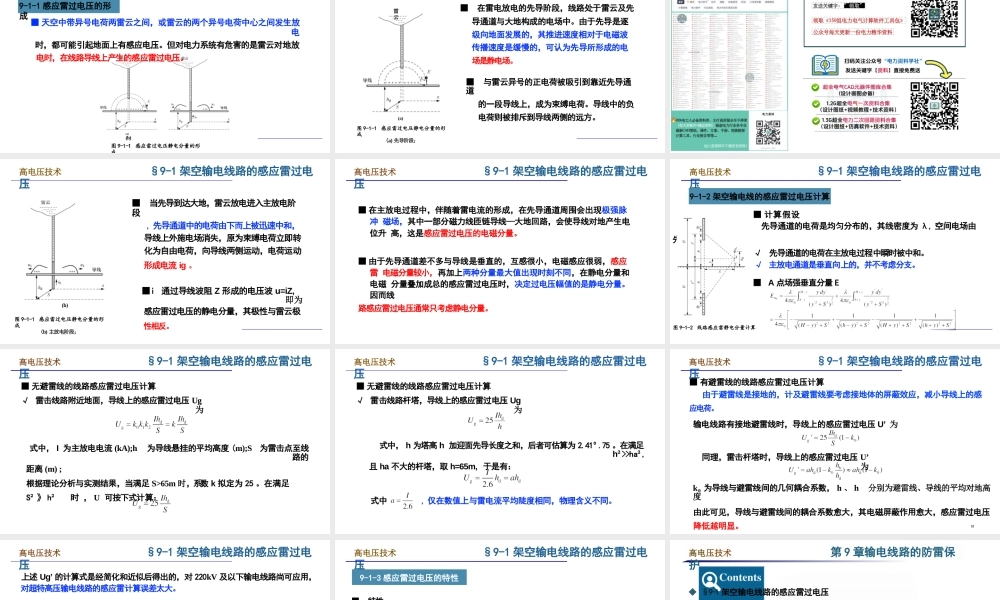

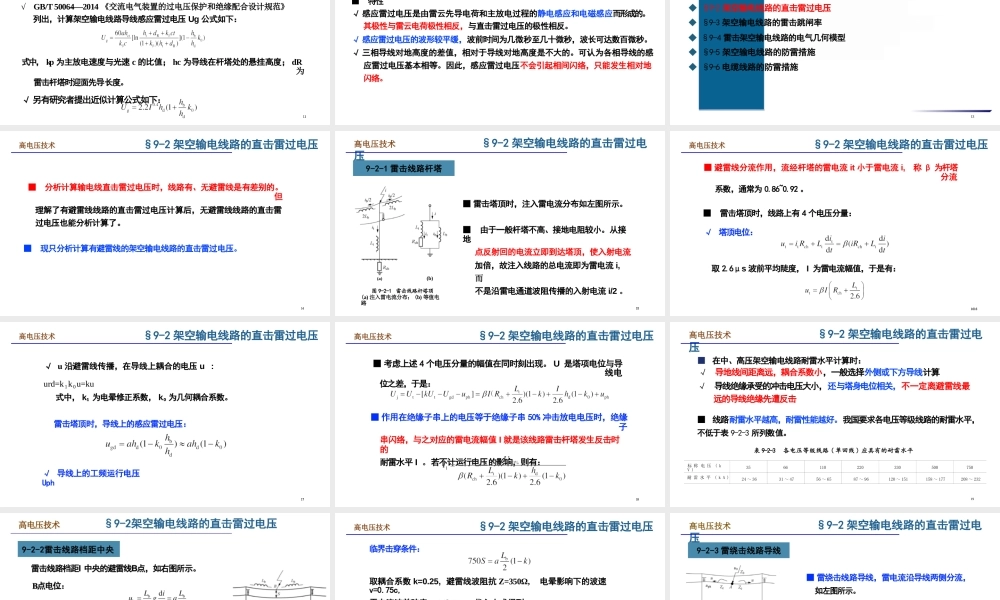

高电压技术 第 9 章输电线路的防雷保护◆ §9-1 架空输电线路的感应雷过电压◆ §9-2 架空输电线路的直击雷过电压◆ §9-3 架空输电线路的雷击跳闸率◆ §9-4 雷击架空输电线路的电气几何模型◆ §9-5 架空输电线路的防雷措施◆ §9-6 电缆线路的防雷措施(a) (b)图 9-1-1 感应雷过电压静电分量的形成■ 天空中带异号电荷两雷云之间，或雷云的两个异号电荷中心之间发生放电时，都可能引起地面上有感应电压。但对电力系统有危害的是雷云对地放电时，在线路导线上产生的感应雷过电压。高电压技术 §9-1 架空输电线路的感应雷过电压9-1-1 感应雷过电压的形成■ 在雷电放电的先导阶段，线路处于雷云及先导通道与大地构成的电场中。由于先导是逐级向地面发展的，其推进速度相对于电磁波 传播速度是缓慢的，可认为先导所形成的电场是静电场。■ 与雷云异号的正电荷被吸引到靠近先导通道的一段导线上，成为束缚电荷。导线中的负 电荷则被排斥到导线两侧的远方。§9-1 架空输电线路的感应雷过电压(a)图 9-1-1 感应雷过电压静电分量的形成(a) 先导阶段；高电压技术雷云■ 当先导到达大地，雷云放电进入主放电阶段, 先导通道中的电荷由下而上被迅速中和，导线上外施电场消失，原为束缚电荷立即转化为自由电荷，向导线两侧运动，电荷运动形成电流 ig 。■i 通过导线波阻 Z 形成的电压波 u=iZ, 即为感应雷过电压的静电分量，其极性与雷云极性相反。高电压技术 §9-1 架空输电线路的感应雷过电压(b)图 9-1-1 感应雷过电压静电分量的形成(b) 主放电阶段；■ 在主放电过程中，伴随着雷电流的形成，在先导通道周围会出现极强脉冲 磁场，其中一部分磁力线匝链导线—大地回路，会使导线对地产生电位升 高，这是感应雷过电压的电磁分量。■ 由于先导通道差不多与导线是垂直的，互感很小，电磁感应很弱，感应雷 电磁分量较小，再加上两种分量最大值出现时刻不同，在静电分量和电磁 分量叠加成总的感应雷过电压时，决定过电压幅值的是静电分量。因而线路感应雷过电压通常只考虑静电分量。高电压技术 §9-1 架空输电线路的感应雷过电压■ 计算假设先导通道的电荷是均匀分布的，其线密度为 λ, 空间电场由先导电荷形成。√ 先导通道的电荷在主放电过程中瞬时被中和。√ 主放电通道是垂直向上的，并不考虑分支。■ A 点场强垂直分量 E图 9-1-2 线路感应雷静电分量计算高电压技术 §9-1 架空输电线路的感应...
