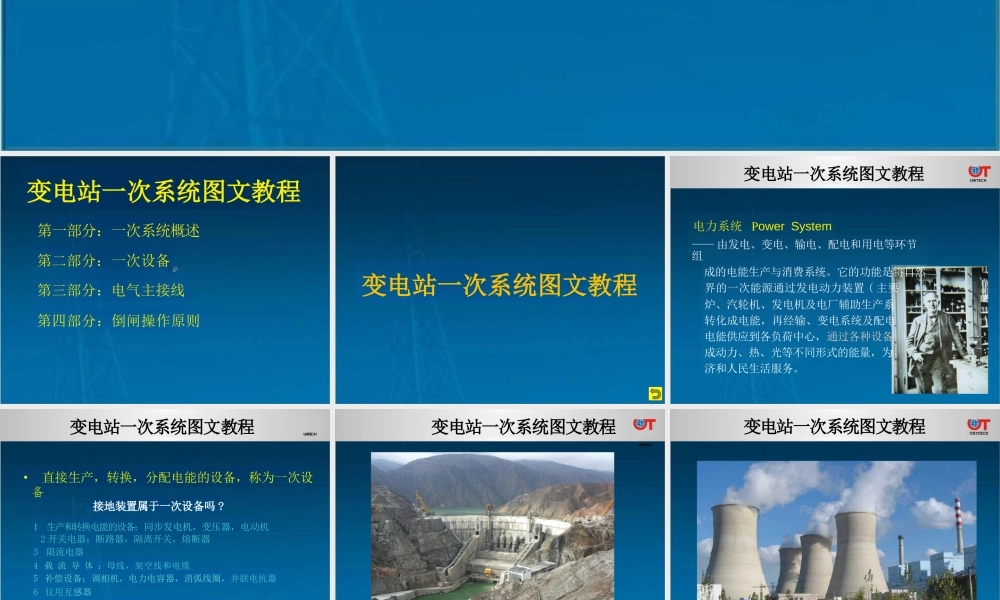

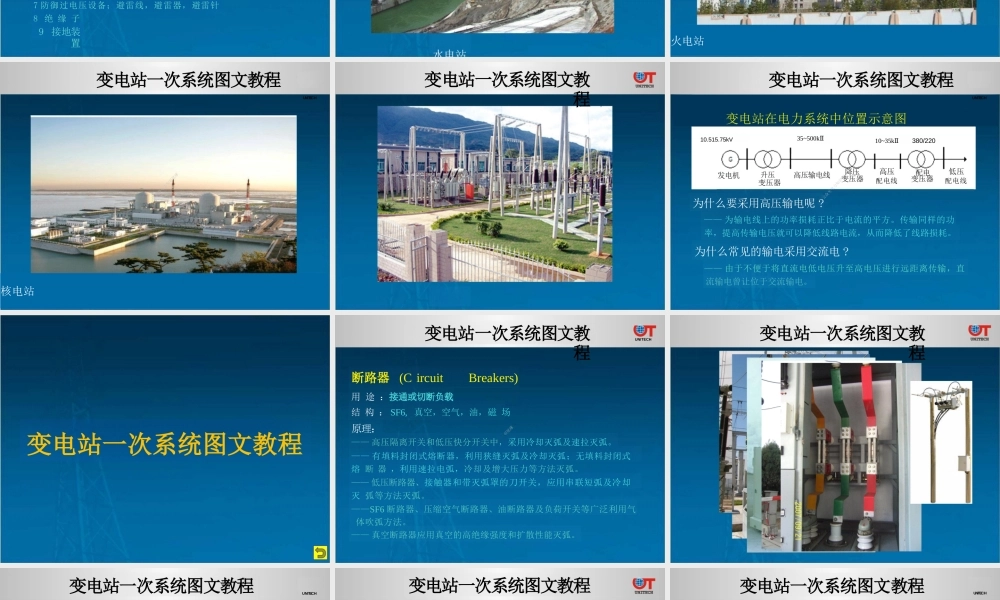

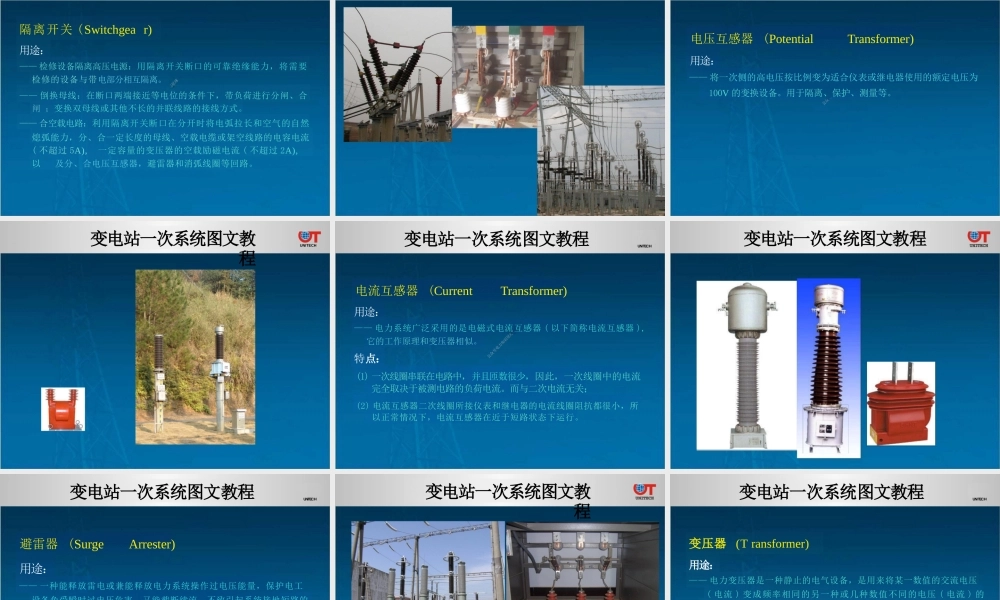

UNITECH 优特科技变电站一次系统图 文教程变电站一次系统图文教程第一部分：一次系统概述第二部分：一次设备第三部分：电气主接线第四部分：倒闸操作原则变电站一次系统图文教程变电站一次系统图文教程电力系统 Power System—— 由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。它的功能是将自然界的一次能源通过发电动力装置 ( 主要炉、汽轮机、发电机及电厂辅助生产系 转化成电能，再经输、变电系统及配电 电能供应到各负荷中心，通过各种设备 成动力、热、光等不同形式的能量，为 济和人民生活服务。UNITECH变电站一次系统图文教程 UNITECH· 直接生产，转换，分配电能的设备，称为一次设备接地装置属于一次设备吗 ?1 生产和转换电能的设备；同步发电机，变压器，电动机 2 开关电器；断路器，隔离开关，熔断器3 限流电器4 载 流 导 体 ；母线，架空线和电缆5 补偿设备；调相机，电力电容器，消弧线圈，并联电抗器6 仪用互感器7 防御过电压设备；避雷线，避雷器，避雷针8 绝 缘 子9 接地装置变电站一次系统图文教程 UNITECH水电站火电站变电站一次系统图文教程 核电站变电站一次系统图文教程 UNITECH变电站一次系统图文教程为什么要采用高压输电呢 ?—— 为输电线上的功率损耗正比于电流的平方。传输同样的功率，提高传输电压就可以降低线路电流，从而降低了线路损耗。为什么常见的输电采用交流电 ?—— 由于不便于将直流电低电压升至高电压进行远距离传输，直流输电曾让位于交流输电。10.515.75kV35~500kⅡ10~35kⅡ 380/220发电机 升压变压器高压输电线降压 变压器高压配电线配电 变压器低压配电线变电站在电力系统中位置示意图变电站一次系统图文教程 UNITECH变电站一次系统图文教程断路器 (C ircuit Breakers)用 途 ：接通或切断负载结 构 ： SF6, 真空，空气，油，磁 场原理：—— 高压隔离开关和低压快分开关中，采用冷却灭弧及速拉灭弧。—— 有填料封闭式熔断器，利用狭缝灭弧及冷却灭弧；无填料封闭式熔 断 器 ，利用速拉电弧，冷却及增大压力等方法灭弧。—— 低压断路器、接触器和带灭弧罩的刀开关，应用串联短弧及冷却灭 弧等方法灭弧。——SF6 断路器、压缩空气断路器、油断路器及负荷开关等广泛利用气 体吹弧方法。—— 真空断路器应用真空的高绝缘强度和扩散性能灭弧。变电站一次系统图文教程UNITECH变电站一次系统图文教程变电站一次系统图文教...
