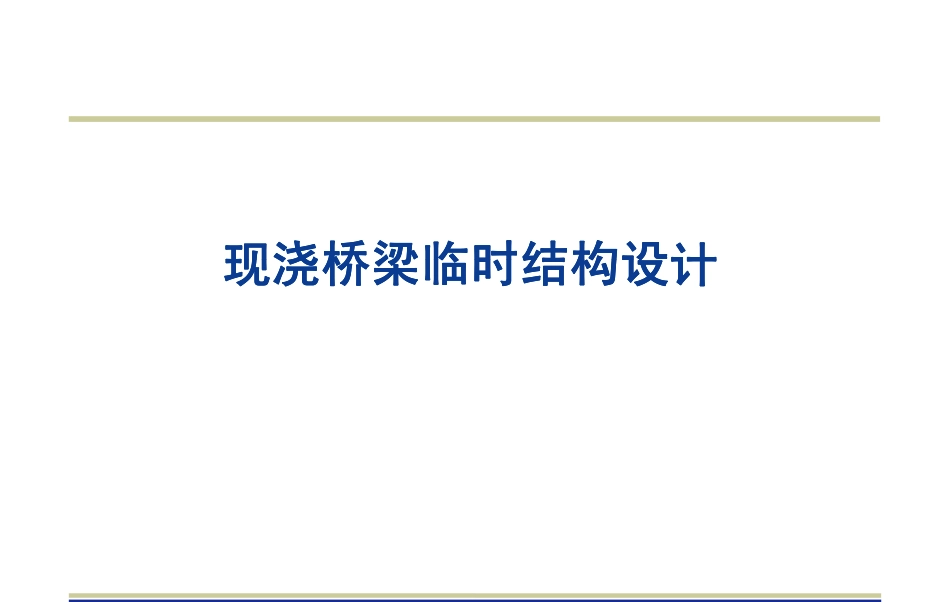

现浇桥梁临时结构设计（98页）VIP免费

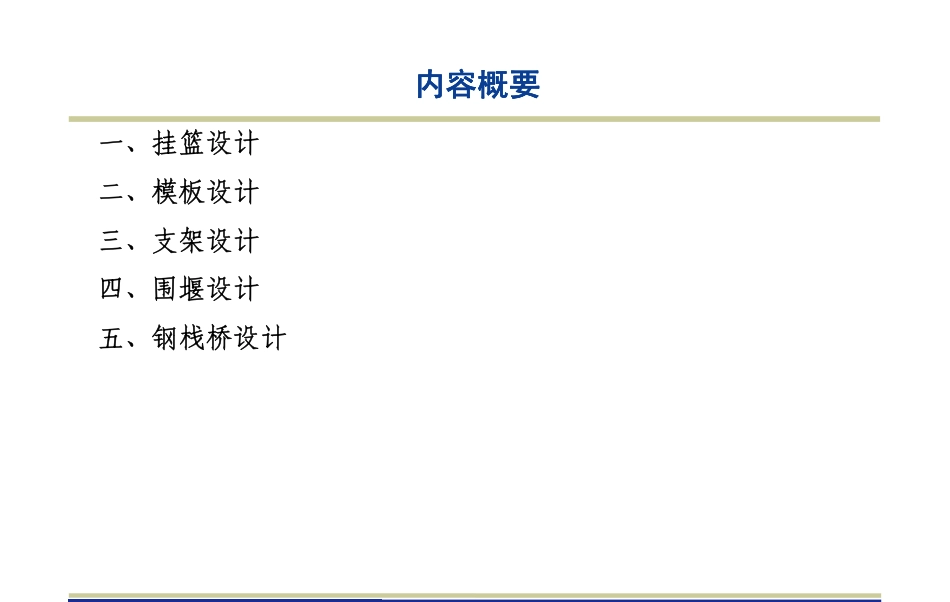

现浇桥梁临时结构设计现浇桥梁临时结构设计现浇桥梁临时结构设计现浇桥梁临时结构设计内容概要内容概要一、挂篮设计二、模板设计二、模板设计三、支架设计四、围堰设计五、钢栈桥设计五、钢栈桥设计一、挂篮设计一、挂篮设计挂篮概述挂篮设计挂篮设计1、挂篮概述、挂篮概述1、定义挂篮是一个能沿梁顶滑动或滚动的承重结构，其锚固在已施工的前端梁段上，在挂篮上可进行下一梁段的模板、钢筋、混凝土应力等施作业混凝土、预应力等施工作业。完成一个节段的循环后，挂篮即可前移并固定，继续下一节段的施工，如此循环直至悬臂浇筑完成。挂篮移动施工平台2、组成 承重结构：主要受力结构 悬吊系统：JL或吊带等 悬吊系统：JL或吊带等 锚固装置：JL（竖向力筋或预埋筋）等 走行系统：轨道或四氟乙烯滑板（卷扬机或千斤顶牵引） 工作平台：预应力张拉工作等作平台预应力张拉作等示例-菱形挂篮3、结构形式挂篮的结构型式按承重结构的不同主要分为：① 平行桁架式挂篮：贝雷梁挂篮等② 平弦无衡重挂篮③ 弓弦式挂篮③ 弓弦式挂篮④ 三角形挂篮⑤ 菱形挂篮⑥ 牵引式挂篮：斜拉桥施工⑥ 牵引式挂篮：斜拉桥施工图1-平行桁架式挂篮图2-平弦无衡重挂篮图3-弓弦式挂篮图4-三角式挂篮图5-菱形挂篮图6-牵引式挂篮2、挂篮设计、挂篮设计、挂篮设计、挂篮设计1、悬臂浇筑分段长度设计挂篮首先要决定箱梁悬臂浇筑的分段长度。节段分段取决于设备和施工条件。若每个节段长，节段数量就少，施工速度就比较快，但每次浇筑砼的数量就多，挂篮及其设备就需要相应增大，反之，每个节段短，挂篮的承重要求小，但节段数量多，挂篮周转次数多，总的施工进度较慢。悬臂分段长度一般为2-5m。挂篮在0号块上拼装，挂篮设计时，主桁长度尽可能短，使得0号块的挂篮在0号块上拼装，挂篮设计时，主桁长度尽可能短，使得0号块的长度能拼装两个挂篮，如0号块的长度不够，需将两个挂篮做成连体挂篮。2、挂篮横断面挂篮横断面的布置取决于桥梁的宽度和箱梁横断面形式。一般在腹板位置设置主桁架。3、挂篮设计总体构思① 挂篮结构形式选择① 挂篮结构形式选择② 减轻挂篮自重③ 缩短挂篮施工周期③ 缩短挂篮施工周期④ 保证悬浇砼质量：如以刚度控制进行模板设计⑤ 改善施工条件和环境：宽敞的作业空间，安全的围护等。4、挂篮主桁架计算挂篮主桁架作为承重结构，是最重要的设计计算构件。挂篮主桁架作为承重结构，是最重要的设计计算构件。① 其计...
