预制T梁施工要点ppt（73页）VIP免费

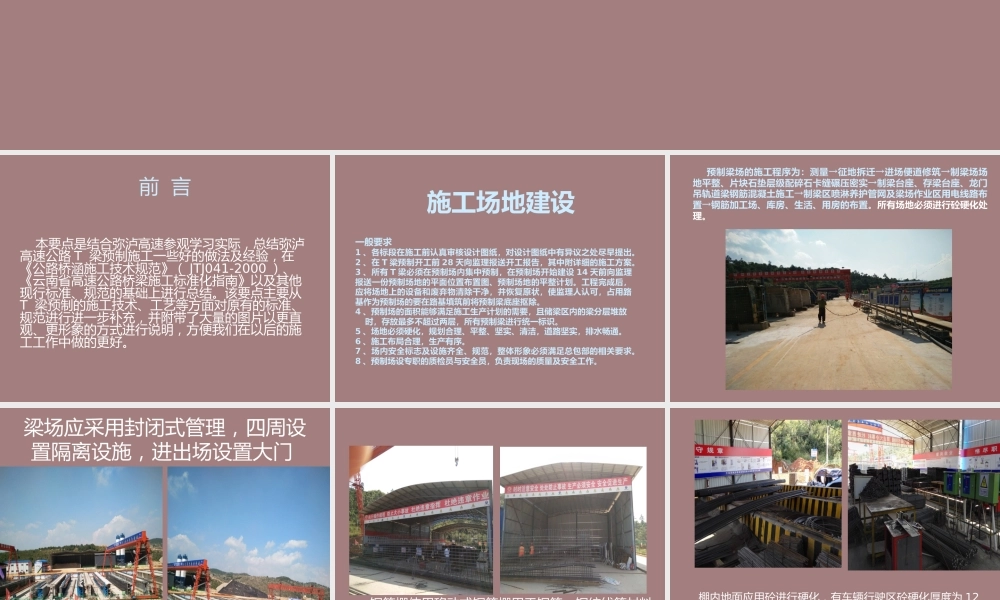

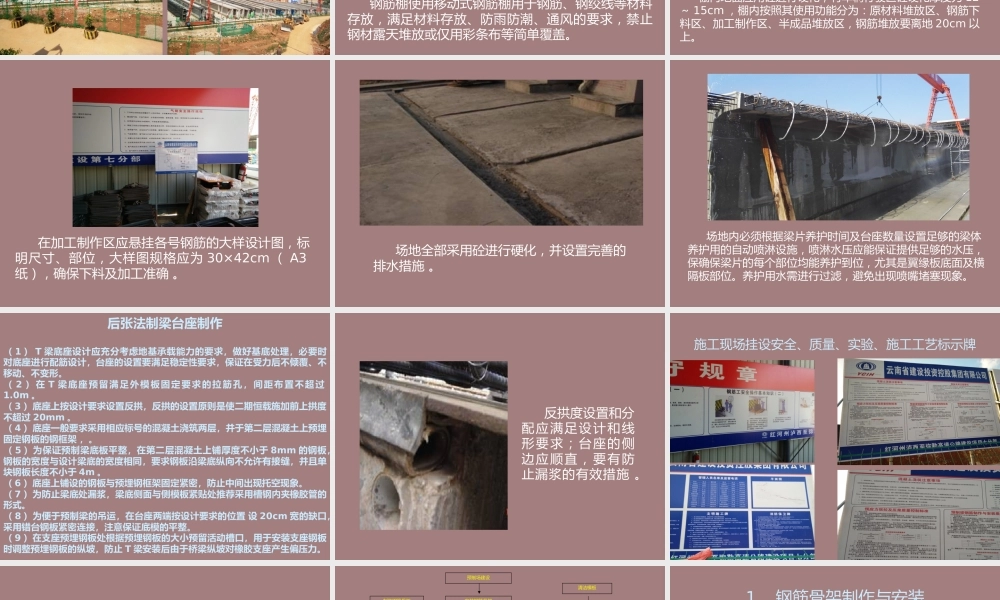

预制 T 梁施工要点前 言 本要点是结合弥泸高速参观学习实际，总结弥泸高速公路 T 梁预制施工一些好的做法及经验，在《公路桥涵施工技术规范》（ JTJ041-2000 ）、《云南省高速公路桥梁施工标准化指南》以及其他现行标准、规范的基础上进行总结。该要点主要从T 梁预制的施工技术、工艺等方面对原有的标准、规范进行进一步补充，并附带了大量的图片以更直观、更形象的方式进行说明，方便我们在以后的施工工作中做的更好。 施工场地建设一般要求1 、各标段在施工前认真审核设计图纸，对设计图纸中有异议之处尽早提出。2 、在 T 梁预制开工前 28 天向监理报送开工报告，其中附详细的施工方案。3 、所有 T 梁必须在预制场内集中预制，在预制场开始建设 14 天前向监理报送一份预制场地的平面位置布置图、预制场地的平整计划。工程完成后，应将场地上的设备和废弃物清除干净，并恢复原状，使监理人认可，占用路基作为预制场的要在路基填筑前将预制梁底座抠除。4 、预制场的面积能够满足施工生产计划的需要，且储梁区内的梁分层堆放 时，存放最多不超过两层，所有预制梁进行统一标识。5 、场地必须硬化，规划合理、平整、坚实、清洁，道路坚实，排水畅通。6 、施工布局合理，生产有序。7 、场内安全标志及设施齐全、规范，整体形象必须满足总包部的相关要求。8 、预制场设专职的质检员与安全员，负责现场的质量及安全工作。 预制梁场的施工程序为：测量→征地拆迁→进场便道修筑→制梁场场地平整、片块石垫层级配碎石卡缝碾压密实→制梁台座、存梁台座、龙门吊轨道梁钢筋混凝土施工→制梁区喷淋养护管网及梁场作业区用电线路布置→钢筋加工场、库房、生活、用房的布置。所有场地必须进行砼硬化处理。梁场应采用封闭式管理，四周设置隔离设施，进出场设置大门 钢筋棚使用移动式钢筋棚用于钢筋、钢绞线等材料存放，满足材料存放、防雨防潮、通风的要求，禁止钢材露天堆放或仅用彩条布等简单覆盖。 棚内地面应用砼进行硬化，有车辆行驶区砼硬化厚度为 12～ 15cm ，棚内按照其使用功能分为：原材料堆放区、钢筋下料区、加工制作区、半成品堆放区，钢筋堆放要离地 20cm 以上。 在加工制作区应悬挂各号钢筋的大样设计图，标明尺寸、部位，大样图规格应为 30×42cm （ A3纸），确保下料及加工准确 。 场地全部采用砼进行硬化，并设置完善的排水措施 。 场地内必须根据梁片养护时间及台座数量设置足够的梁体养护用的自...
