现浇箱梁钢管贝雷支架整体落架施工工法word2021（16页）VIP免费

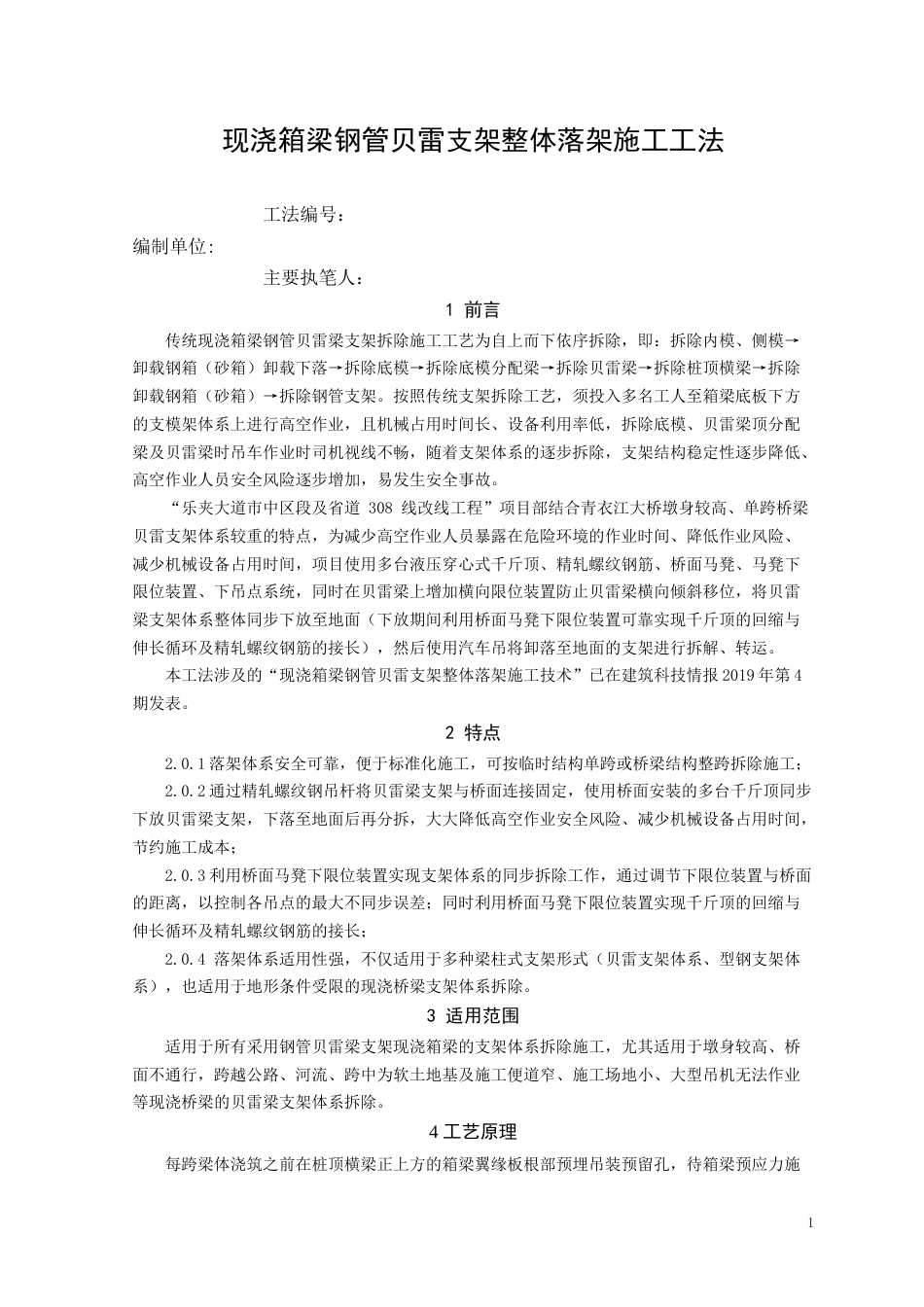

现浇箱梁钢管贝雷支架整体落架施工工法工法编号：编制单位:主要执笔人： 1 前言传统现浇箱梁钢管贝雷梁支架拆除施工工艺为自上而下依序拆除，即：拆除内模、侧模→卸载钢箱（砂箱）卸载下落→拆除底模→拆除底模分配梁→拆除贝雷梁→拆除桩顶横梁→拆除卸载钢箱（砂箱）→拆除钢管支架。按照传统支架拆除工艺，须投入多名工人至箱梁底板下方的支模架体系上进行高空作业，且机械占用时间长、设备利用率低，拆除底模、贝雷梁顶分配梁及贝雷梁时吊车作业时司机视线不畅，随着支架体系的逐步拆除，支架结构稳定性逐步降低、高空作业人员安全风险逐步增加，易发生安全事故。“乐夹大道市中区段及省道 308 线改线工程”项目部结合青衣江大桥墩身较高、单跨桥梁贝雷支架体系较重的特点，为减少高空作业人员暴露在危险环境的作业时间、降低作业风险、减少机械设备占用时间，项目使用多台液压穿心式千斤顶、精轧螺纹钢筋、桥面马凳、马凳下限位装置、下吊点系统，同时在贝雷梁上增加横向限位装置防止贝雷梁横向倾斜移位，将贝雷梁支架体系整体同步下放至地面（下放期间利用桥面马凳下限位装置可靠实现千斤顶的回缩与伸长循环及精轧螺纹钢筋的接长），然后使用汽车吊将卸落至地面的支架进行拆解、转运。本工法涉及的“现浇箱梁钢管贝雷支架整体落架施工技术”已在建筑科技情报 2019 年第 4期发表。2 特点2.0.1 落架体系安全可靠，便于标准化施工，可按临时结构单跨或桥梁结构整跨拆除施工；2.0.2 通过精轧螺纹钢吊杆将贝雷梁支架与桥面连接固定，使用桥面安装的多台千斤顶同步下放贝雷梁支架，下落至地面后再分拆，大大降低高空作业安全风险、减少机械设备占用时间，节约施工成本；2.0.3 利用桥面马凳下限位装置实现支架体系的同步拆除工作，通过调节下限位装置与桥面的距离，以控制各吊点的最大不同步误差；同时利用桥面马凳下限位装置实现千斤顶的回缩与伸长循环及精轧螺纹钢筋的接长；2.0.4 落架体系适用性强，不仅适用于多种梁柱式支架形式（贝雷支架体系、型钢支架体系），也适用于地形条件受限的现浇桥梁支架体系拆除。3 适用范围适用于所有采用钢管贝雷梁支架现浇箱梁的支架体系拆除施工，尤其适用于墩身较高、桥面不通行，跨越公路、河流、跨中为软土地基及施工便道窄、施工场地小、大型吊机无法作业等现浇桥梁的贝雷梁支架体系拆除。4 工艺原理每跨梁体浇筑之前在桩顶横梁正上方的箱梁翼缘板根部预埋吊装预留孔，待箱梁预应力施1工完...
