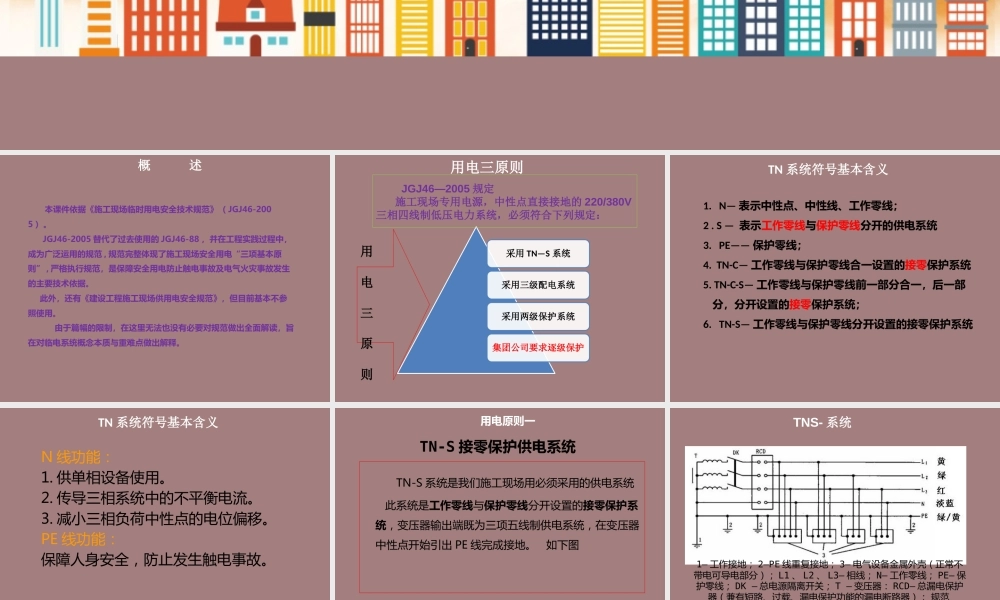

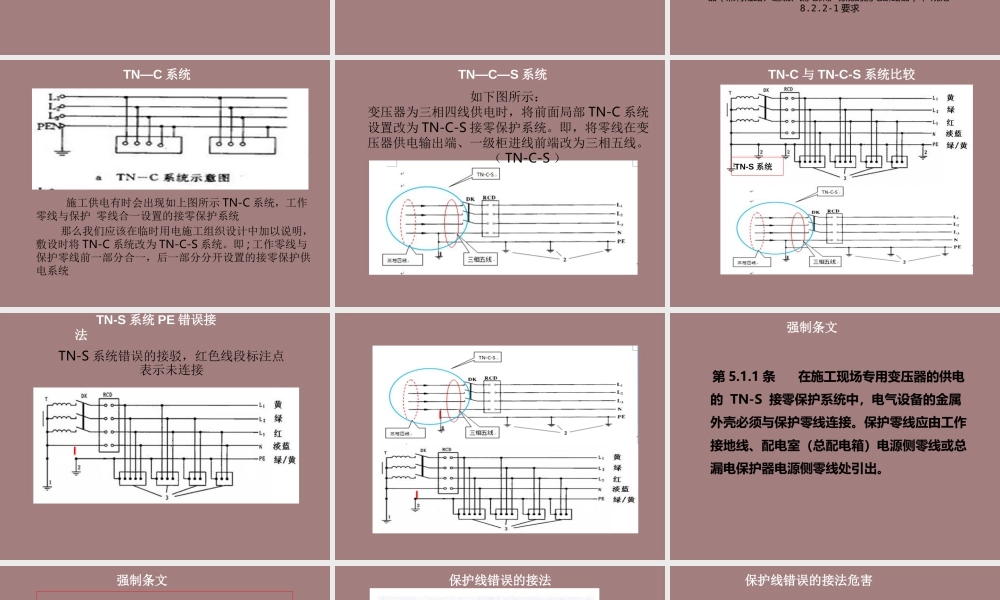

安 全 第 一 预 防 为 主 综 合 治 理 施工现场临时用电 安全检查要点概 述 本课件依据《施工现场临时用电安全技术规范》（ JGJ46-2005 ）。 JGJ46-2005 替代了过去使用的 JGJ46-88 ，并在工程实践过程中，成为广泛运用的规范 , 规范完整体现了施工现场安全用电“三项基本原则” , 严格执行规范，是保障安全用电防止触电事故及电气火灾事故发生的主要技术依据。 此外，还有《建设工程施工现场供用电安全规范》，但目前基本不参照使用。 由于篇幅的限制，在这里无法也没有必要对规范做出全面解读，旨在对临电系统概念本质与重难点做出解释。采用 TN—S 系统采用三级配电系统采用两级保护系统集团公司要求逐级保护 用 电 三 原 则 JGJ46—2005 规定 施工现场专用电源，中性点直接接地的 220/380V三相四线制低压电力系统，必须符合下列规定：用电三原则TN 系统符号基本含义1. N— 表示中性点、中性线、工作零线；2 . S — 表示工作零线与保护零线分开的供电系统3. PE—— 保护零线；4. TN-C— 工作零线与保护零线合一设置的接零保护系统5. TN-C-S— 工作零线与保护零线前一部分合一，后一部 分，分开设置的接零保护系统； 6. TN-S— 工作零线与保护零线分开设置的接零保护系统TN 系统符号基本含义N 线功能：1. 供单相设备使用。2. 传导三相系统中的不平衡电流。3. 减小三相负荷中性点的电位偏移。PE 线功能：保障人身安全，防止发生触电事故。 TN-S 系统是我们施工现场用必须采用的供电系统 此系统是工作零线与保护零线分开设置的接零保护系统，变压器输出端既为三项五线制供电系统，在变压器中性点开始引出 PE 线完成接地。 如下图 TN-S 接零保护供电系统用电原则一• .1— 工作接地； 2—PE 线重复接地； 3— 电气设备金属外壳（正常不带电可导电部分）； L1 、 L2 、 L3— 相线； N— 工作零线； PE— 保护零线； DK — 总电源隔离开关； T — 变压器： RCD— 总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）； 规范8.2.2-1 要求 TNS- 系统 施工供电有时会出现如上图所示 TN-C 系统，工作零线与保护 零线合一设置的接零保护系统 那么我们应该在临时用电施工组织设计中加以说明，敷设时将 TN-C 系统改为 TN-C-S 系统。即 ; 工作零线与保护零线前一部分合一，后一部分分开设置的接零保护供电系统 TN—C 系统如下图所示：...
