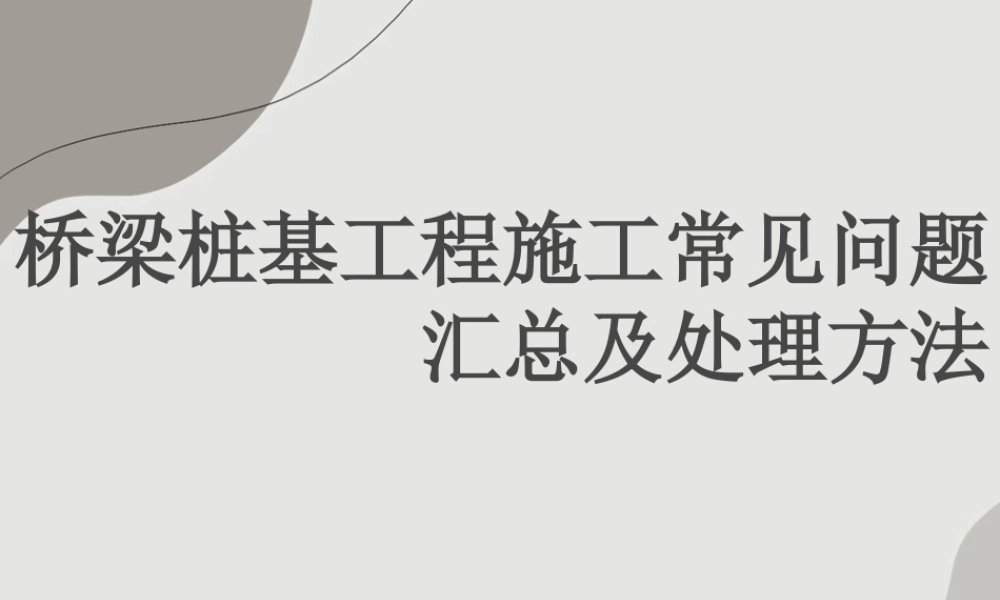

桥梁桩基工程施工常见问题汇总及处理方法ppt（66页）VIP免费

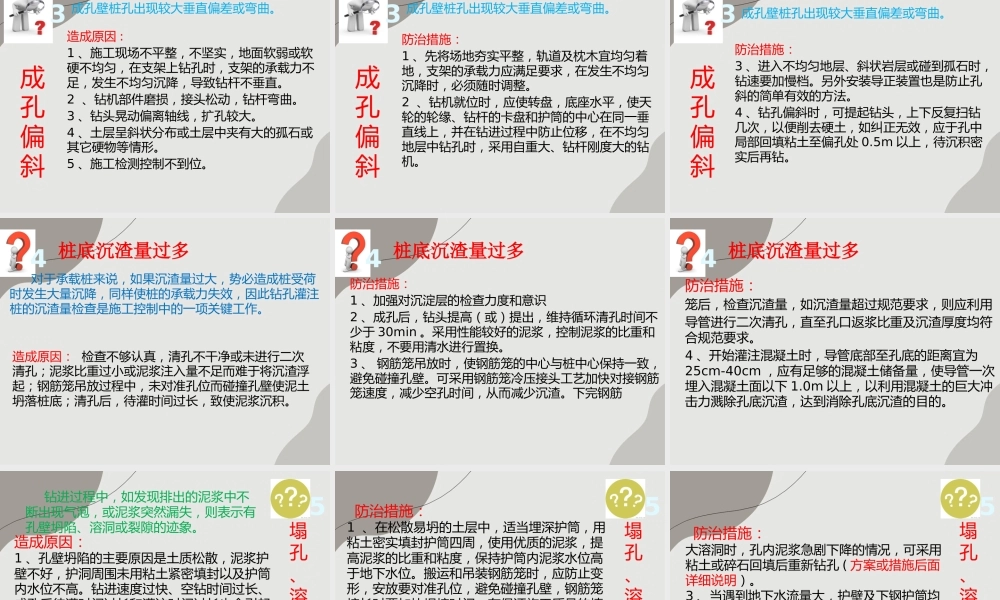

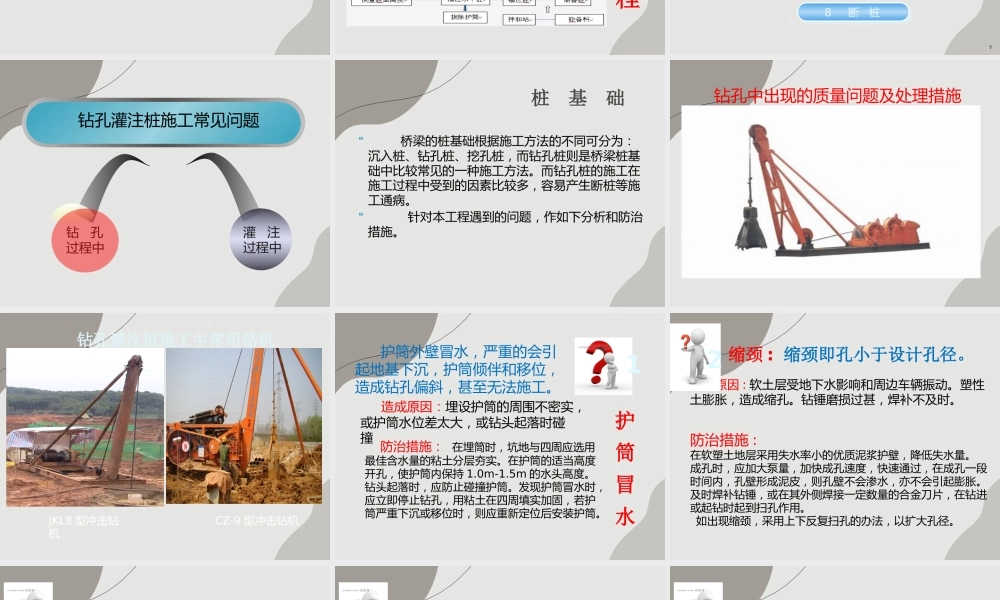

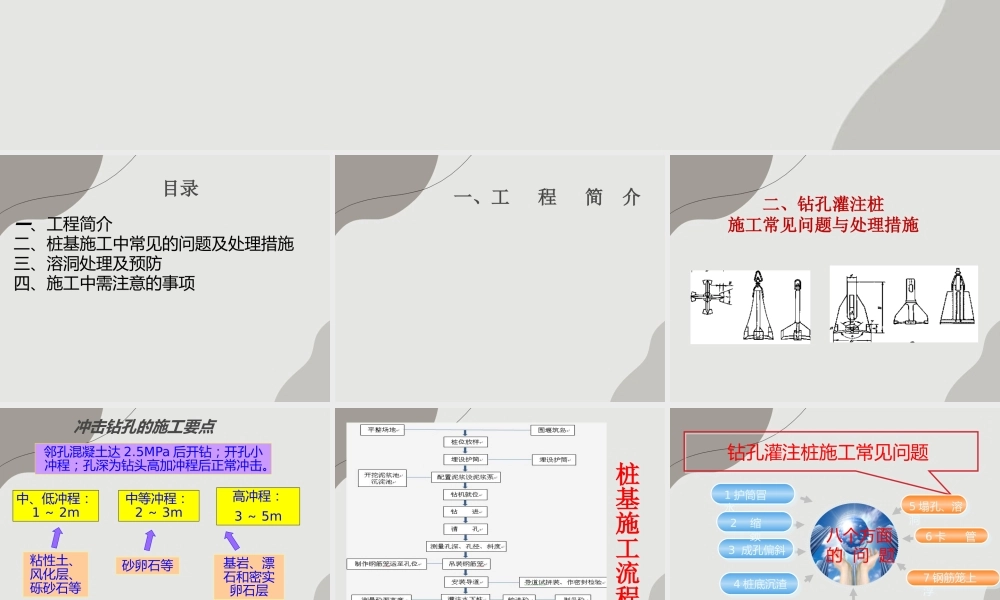

桥梁桩基工程施工常见问题汇总及处理方法 目录一、工程简介二、桩基施工中常见的问题及处理措施三、溶洞处理及预防四、施工中需注意的事项 一、工 程 简 介二、钻孔灌注桩施工常见问题与处理措施冲击钻孔的施工要点邻孔混凝土达 2.5MPa 后开钻；开孔小冲程；孔深为钻头高加冲程后正常冲击。中、低冲程：1 ～ 2m中等冲程：2 ～ 3m高冲程：3 ～ 5m粘性土、风化层、砾砂石等砂卵石等基岩、漂石和密实卵石层 桩基施工流程7八个方面的 问 题1 护筒冒水钻孔灌注桩施工常见问题4 桩底沉渣3 成孔偏斜2 缩 颈5 塌孔、溶洞6 卡 管7 钢筋笼上浮8 断 桩钻 孔过程中灌 注过程中钻孔灌注桩施工常见问题 桩 基 础 桥梁的桩基础根据施工方法的不同可分为：沉入桩、钻孔桩、挖孔桩，而钻孔桩则是桥梁桩基础中比较常见的一种施工方法。而钻孔桩的施工在施工过程中受到的因素比较多，容易产生断桩等施工通病。 针对本工程遇到的问题，作如下分析和防治措施。钻孔中出现的质量问题及处理措施 钻孔灌注桩施工中常用钻机CZ-9 型冲击钻机JKL8 型冲击钻机 护 筒 冒 水 护筒外壁冒水，严重的会引起地基下沉，护筒倾伴和移位，造成钻孔偏斜，甚至无法施工。1 造成原因：埋设护筒的周围不密实，或护筒水位差太大，或钻头起落时碰撞 防治措施： 在埋筒时，坑地与四周应选用最佳含水量的粘土分层夯实。在护筒的适当高度开孔，使护筒内保持 1.0m-1.5m 的水头高度。钻头起落时，应防止碰撞护筒。发现护筒冒水时，应立即停止钻孔，用粘土在四周填实加固，若护筒严重下沉或移位时，则应重新定位后安装护筒。缩颈 : 缩颈即孔小于设计孔径。造成原因 : 软土层受地下水影响和周边车辆振动。塑性土膨胀，造成缩孔。钻锤磨损过甚，焊补不及时。2防治措施 :在软塑土地层采用失水率小的优质泥浆护壁，降低失水量。成孔时，应加大泵量，加快成孔速度，快速通过，在成孔一段时间内，孔壁形成泥皮，则孔壁不会渗水，亦不会引起膨胀。及时焊补钻锤，或在其外侧焊接一定数量的合金刀片，在钻进或起钻时起到扫孔作用。 如出现缩颈，采用上下反复扫孔的办法，以扩大孔径。成孔壁桩孔出现较大垂直偏差或弯曲。造成原因 :1 、施工现场不平整，不坚实，地面软弱或软硬不均匀，在支架上钻孔时，支架的承载力不足，发生不均匀沉降，导致钻杆不垂直。2 、钻机部件磨损，接头松动，钻杆弯曲。3 、钻头晃动偏离轴线，扩孔较大。4 、土层呈斜...
