现浇梁桥梁支架搭设安全控制注意要点ppt（39页）VIP免费

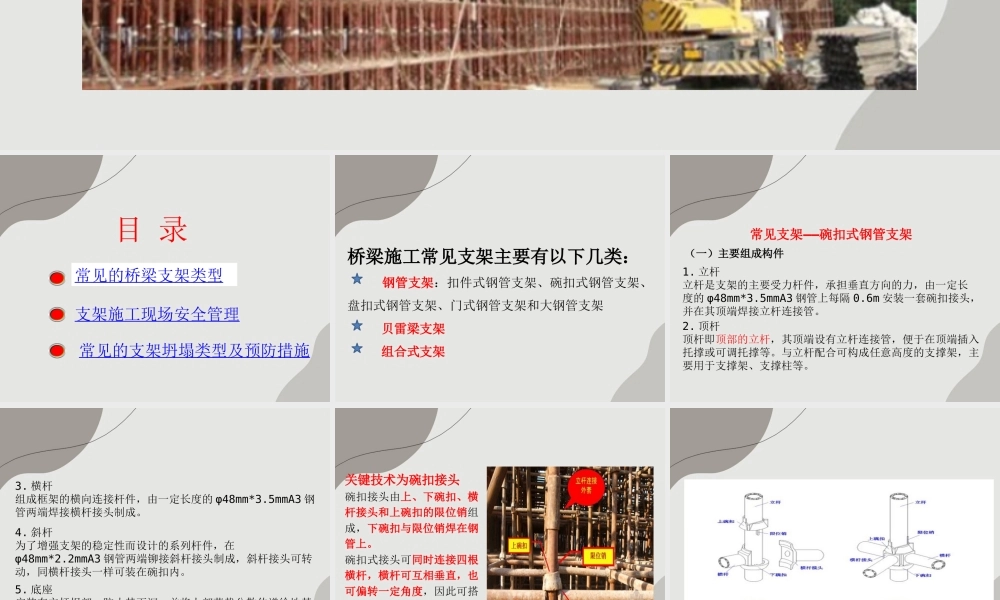

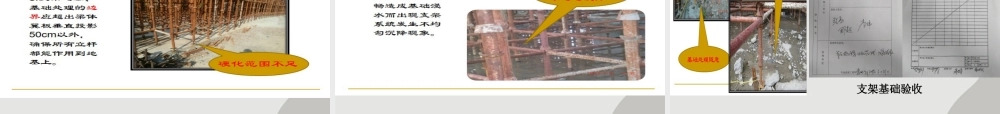

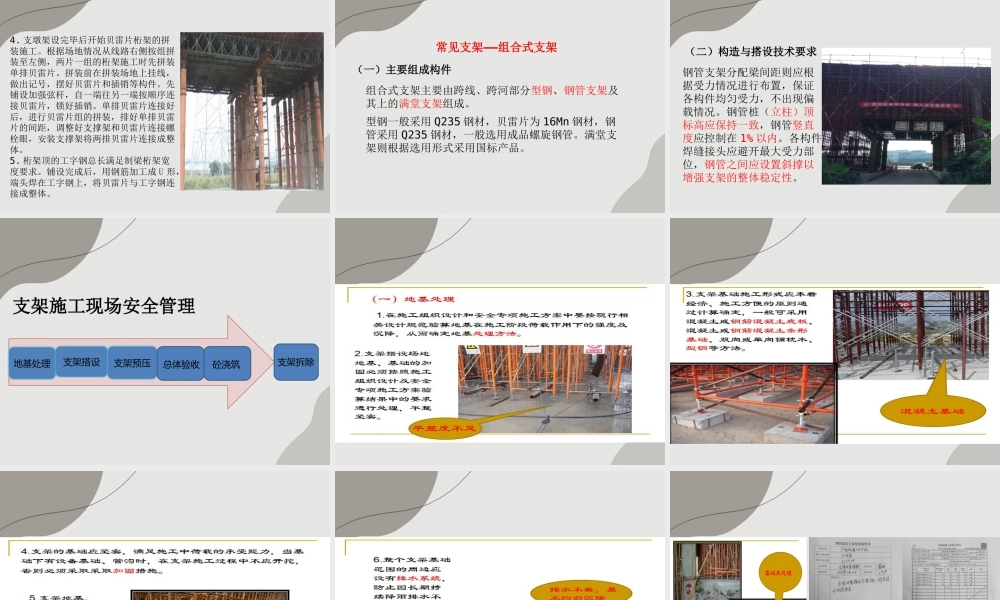

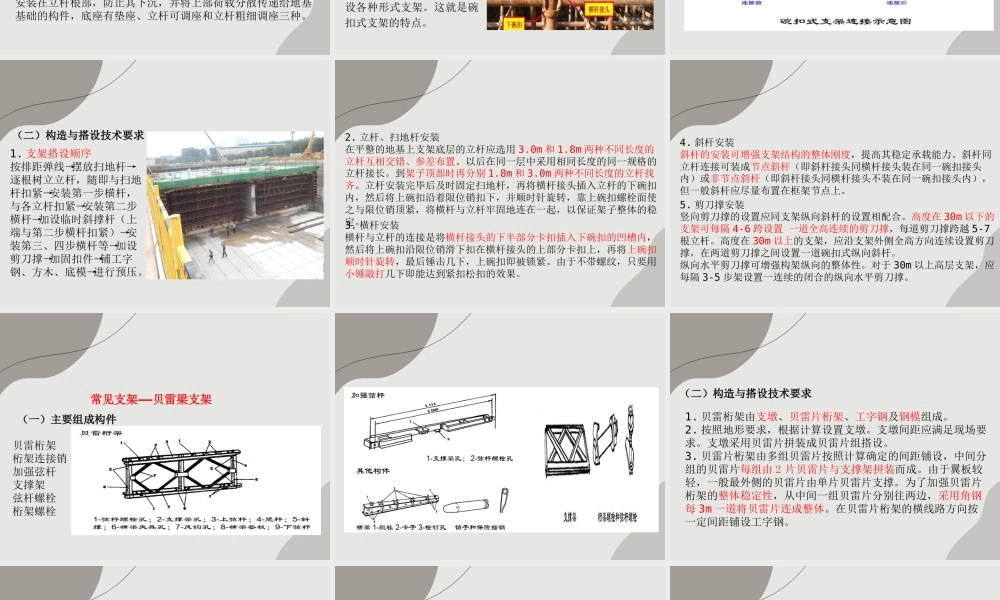

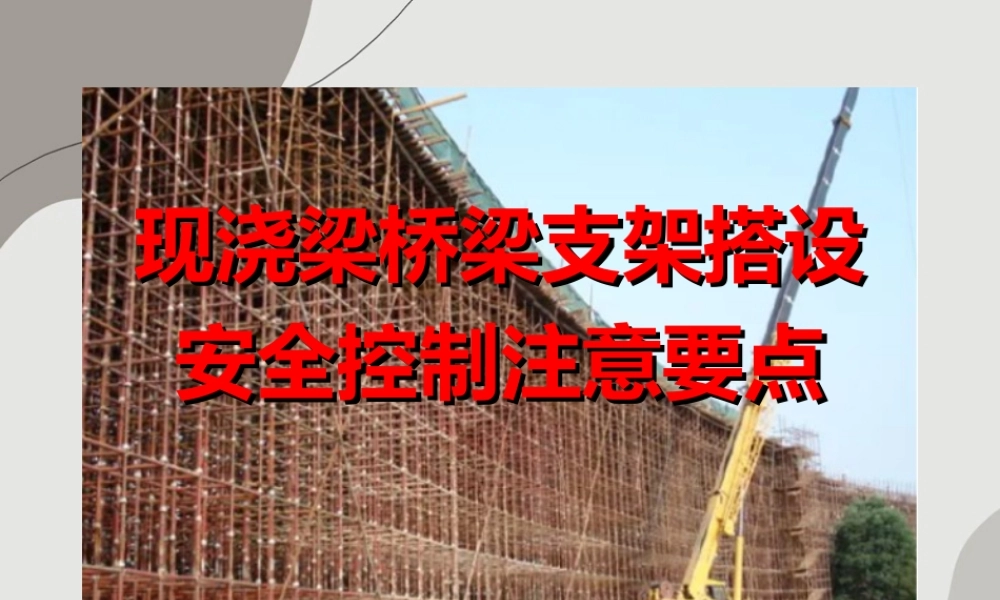

现浇梁桥梁支架搭设现浇梁桥梁支架搭设安全控制注意要点安全控制注意要点目 录常见的桥梁支架类型支架施工现场安全管理 常见的支架坍塌类型及预防措施桥梁施工常见支架主要有以下几类： 钢管支架：扣件式钢管支架、碗扣式钢管支架、盘扣式钢管支架、门式钢管支架和大钢管支架 贝雷梁支架 组合式支架常见支架——碗扣式钢管支架（一）主要组成构件1. 立杆立杆是支架的主要受力杆件，承担垂直方向的力，由一定长度的 φ48mm*3.5mmA3 钢管上每隔 0.6m 安装一套碗扣接头，并在其顶端焊接立杆连接管。2. 顶杆顶杆即顶部的立杆，其顶端设有立杆连接管，便于在顶端插入托撑或可调托撑等。与立杆配合可构成任意高度的支撑架，主要用于支撑架、支撑柱等。3. 横杆组成框架的横向连接杆件，由一定长度的 φ48mm*3.5mmA3 钢管两端焊接横杆接头制成。4. 斜杆为了增强支架的稳定性而设计的系列杆件，在φ48mm*2.2mmA3 钢管两端铆接斜杆接头制成，斜杆接头可转动，同横杆接头一样可装在碗扣内。5. 底座安装在立杆根部，防止其下沉，并将上部荷载分散传递给地基基础的构件，底座有垫座、立杆可调座和立杆粗细调座三种。关键技术为碗扣接头碗扣接头由上、下碗扣、横杆接头和上碗扣的限位销组成，下碗扣与限位销焊在钢管上。碗扣式接头可同时连接四根横杆，横杆可互相垂直，也可偏转一定角度，因此可搭设各种形式支架。这就是碗扣式支架的特点。（二）构造与搭设技术要求1. 支架搭设顺序按排距弹线→摆放扫地杆→逐根树立立杆，随即与扫地杆扣紧→安装第一步横杆，与各立杆扣紧→安装第二步横杆→加设临时斜撑杆（上端与第二步横杆扣紧）→安装第三、四步横杆等→加设剪刀撑→加固扣件→铺工字钢、方木、底模→进行预压。2. 立杆、扫地杆安装在平整的地基上支架底层的立杆应选用 3.0m 和 1.8m 两种不同长度的立杆互相交错、参差布置。以后在同一层中采用相同长度的同一规格的立杆接长。到架子顶部时再分别 1.8m 和 3.0m 两种不同长度的立杆找齐。立杆安装完毕后及时固定扫地杆，再将横杆接头插入立杆的下碗扣内，然后将上碗扣沿着限位销扣下，并顺时针旋转，靠上碗扣螺栓面使之与限位销顶紧，将横杆与立杆牢固地连在一起，以保证架子整体的稳定。3. 横杆安装横杆与立杆的连接是将横杆接头的下半部分卡扣插入下碗扣的凹槽内，然后将上碗扣沿限位销滑下扣在横杆接头的上部分卡扣上，再将上碗扣顺时针旋转，最后锤击几下，上碗扣即被锁紧。...
