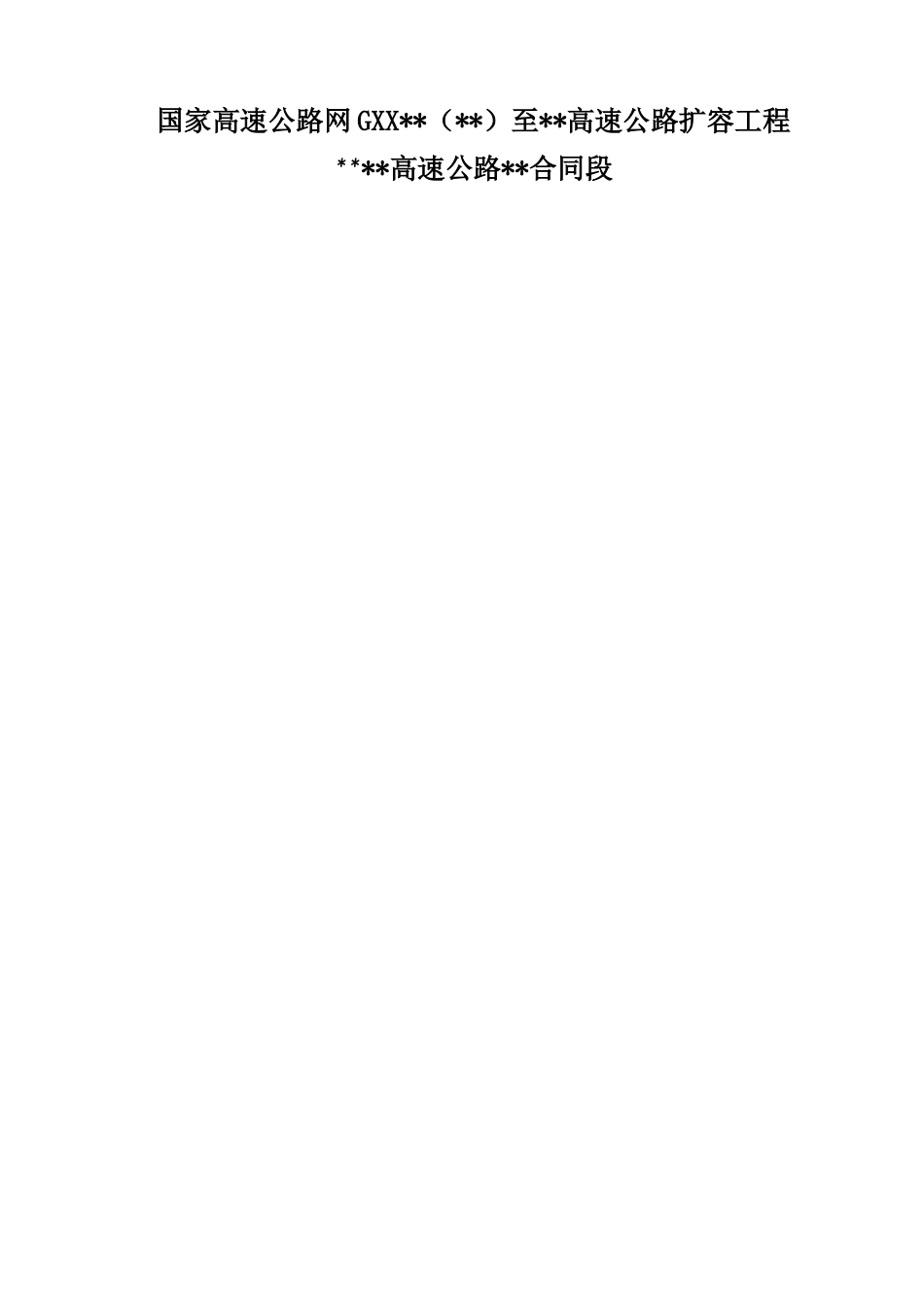

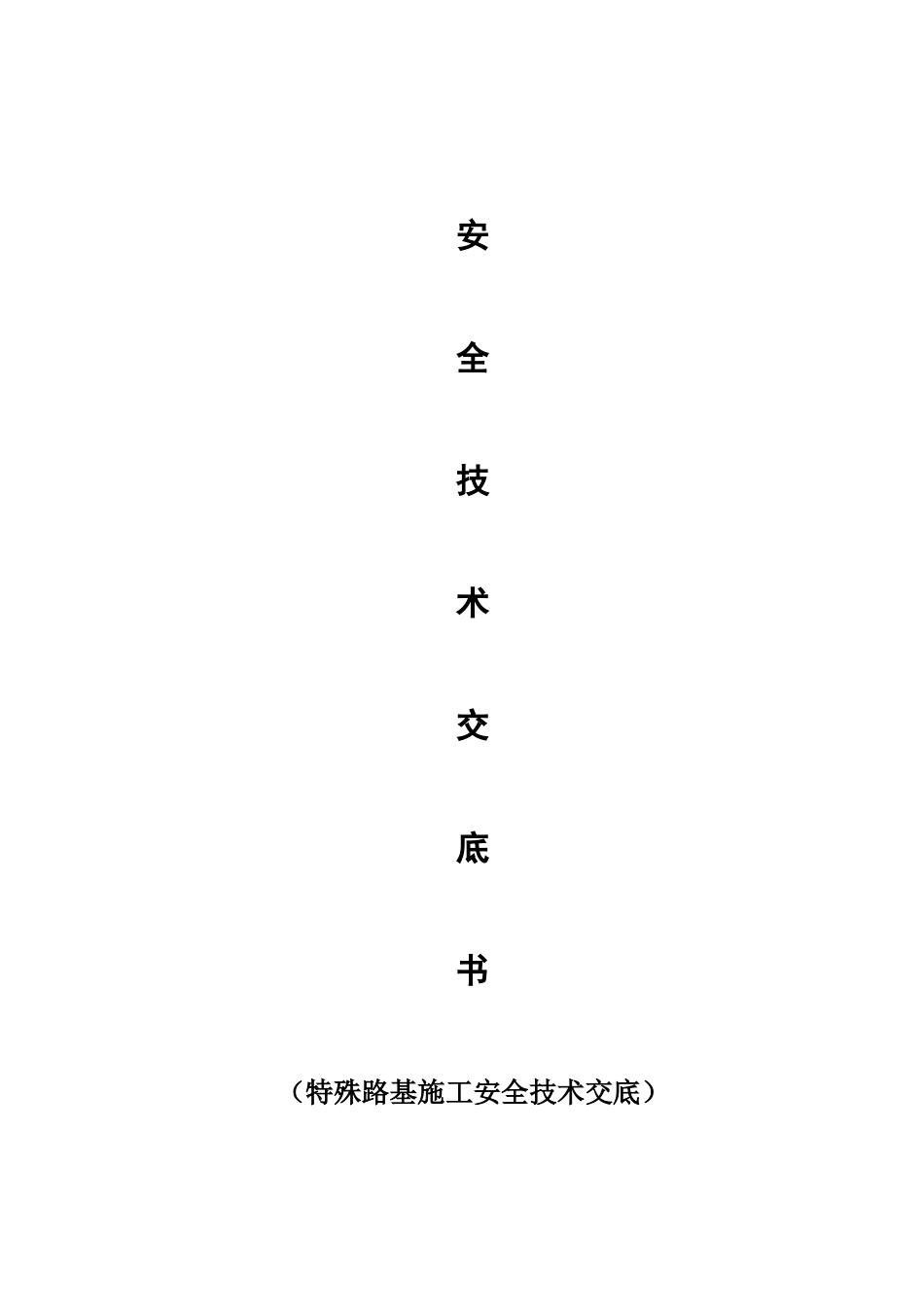

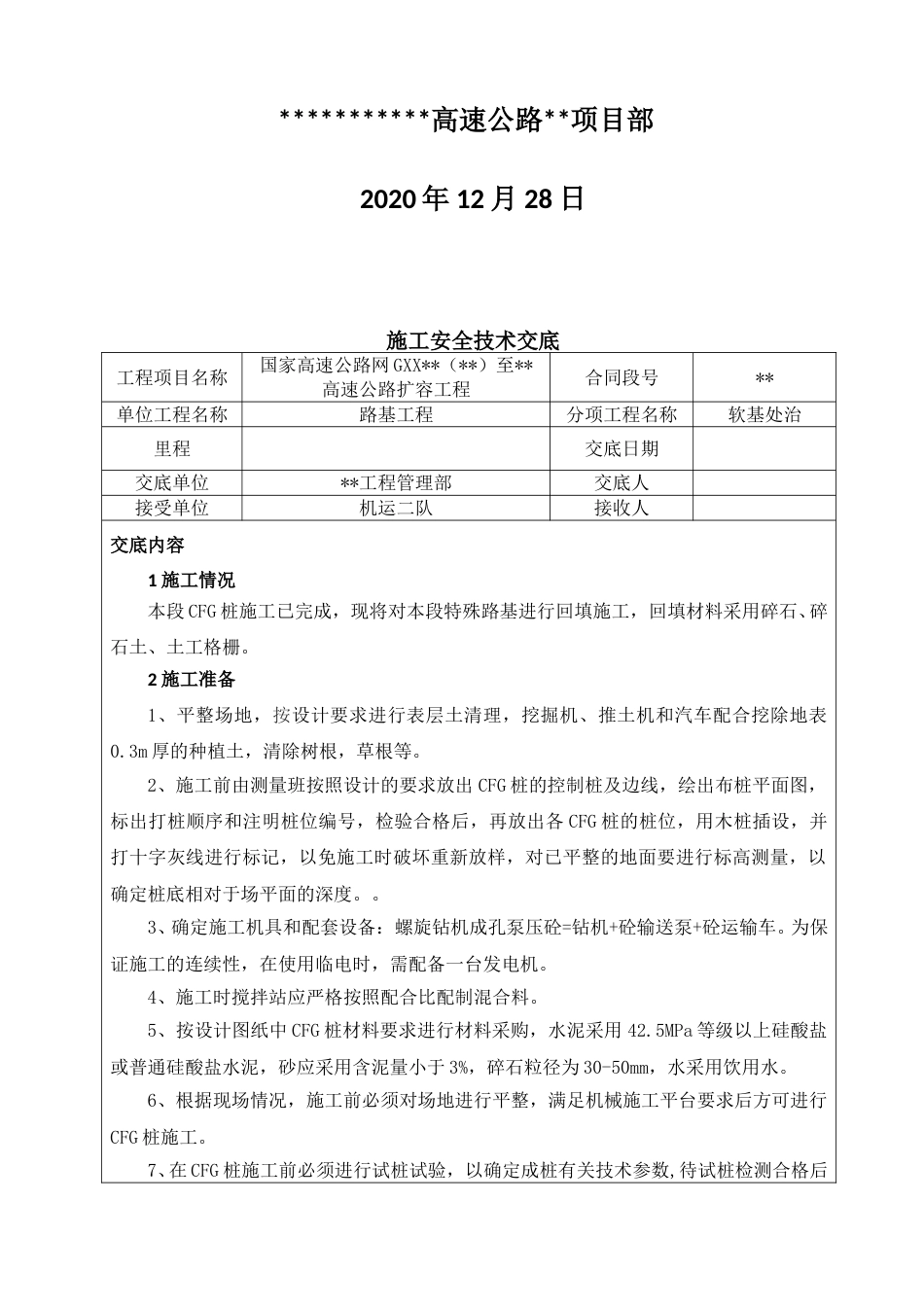

国家高速公路网 GXX**（**）至**高速公路扩容工程****高速公路**合同段安全技术交底书（特殊路基施工安全技术交底）***********高速公路**项目部2020 年 12 月 28 日施工安全技术交底工程项目名称国家高速公路网 GXX**（**）至**高速公路扩容工程合同段号**单位工程名称路基工程分项工程名称软基处治里程交底日期交底单位**工程管理部交底人接受单位机运二队接收人交底内容1 施工情况本段 CFG 桩施工已完成，现将对本段特殊路基进行回填施工，回填材料采用碎石、碎石土、土工格栅。2 施工准备1、平整场地，按设计要求进行表层土清理，挖掘机、推土机和汽车配合挖除地表0.3m 厚的种植土，清除树根，草根等。2、施工前由测量班按照设计的要求放出 CFG 桩的控制桩及边线，绘出布桩平面图，标出打桩顺序和注明桩位编号，检验合格后，再放出各 CFG 桩的桩位，用木桩插设，并打十字灰线进行标记，以免施工时破坏重新放样，对已平整的地面要进行标高测量，以确定桩底相对于场平面的深度。。3、确定施工机具和配套设备：螺旋钻机成孔泵压砼=钻机+砼输送泵+砼运输车。为保证施工的连续性，在使用临电时，需配备一台发电机。4、施工时搅拌站应严格按照配合比配制混合料。5、按设计图纸中 CFG 桩材料要求进行材料采购，水泥采用 42.5MPa 等级以上硅酸盐或普通硅酸盐水泥，砂应采用含泥量小于 3%，碎石粒径为 30-50mm，水采用饮用水。6、根据现场情况，施工前必须对场地进行平整，满足机械施工平台要求后方可进行CFG 桩施工。7、在 CFG 桩施工前必须进行试桩试验，以确定成桩有关技术参数,待试桩检测合格后后再行施工。3 CFG 桩施工工艺1、设计参数(1) CFG 桩桩径：500mm，桩距：1.5m 按正方形排列，布桩范围为路基坡脚线外 1m。(2)CFG 桩的材料配合比为水泥：粉煤灰：砂：碎石：水=6%：13%：26%：55%：8.7%。(3)水泥采用 42.5MPa 等级以上硅酸盐或普通硅酸盐水泥，砂应采用含泥量小于3%，碎石粒径为 30-50mm，水采用饮用水。垫层采用级配良好的碎石，最大粒径不超过30mm。2、CFG 桩试桩(1)试桩的目的由于本合同段内设计 CFG 桩工程数量大，为了在大面积开工前取得满足质量要求的施工工艺和施工参数、验证设计指标、核对现场地质情况，为后期全面开工奠定基础。本次试验区段选择具有代表性区段进行 CFG 桩的试桩工作，试桩定在金秀山隧道进口与出口地界线内进行 CFG 桩试桩各 5 根，间距按设计间距 1.5m 正方形...
