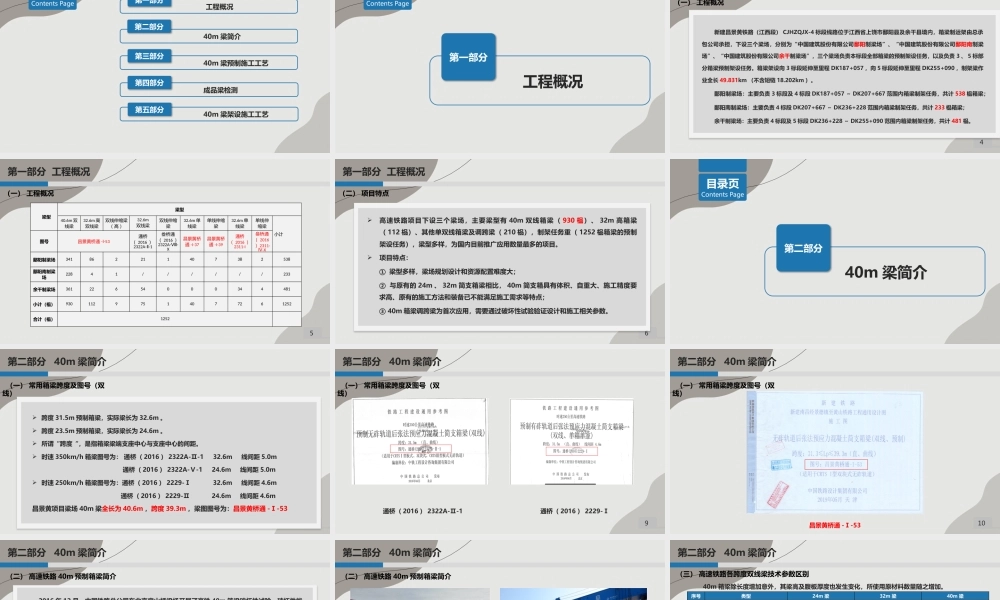

40m 箱梁制、运、架主要施工方法Contents Page目录页工程概况第一部分成品梁检测第四部分40m 梁架设施工工艺第五部分40m 梁预制施工工艺第三部分40m 梁简介第二部分Contents Page目录页 工程概况第一部分4 第一部分 工程概况新建昌景黄铁路（江西段） CJHZQJX-4 标段线路位于江西省上饶市鄱阳县及余干县境内，箱梁制运架由总承包公司承担，下设三个梁场，分别为“中国建筑股份有限公司鄱阳制梁场”、“中国建筑股份有限公司鄱阳南制梁场”、“中国建筑股份有限公司余干制梁场”，三个梁场负责本标段全部箱梁的预制架设任务，以及负责 3 、 5 标部分箱梁预制架设任务。箱梁架设向 3 标段延伸至里程 DK187+057 ，向 5 标段延伸至里程 DK255+090 ，制架梁作业全长 49.831km （不含短链 18.202km ）。鄱阳制梁场：主要负责 3 标段及 4 标段 DK187+057 ～ DK207+667 范围内箱梁制架任务，共计 538 榀箱梁；鄱阳南制梁场：主要负责 4 标段 DK207+667 ～ DK236+228 范围内箱梁制架任务，共计 233 榀箱梁；余干制梁场：主要负责 4 标段及 5 标段 DK236+228 ～ DK255+090 范围内箱梁制架任务，共计 481 榀。（一） 工程概况5 第一部分 工程概况（一） 工程概况梁型梁型40.6m 双线梁32.6m 高双线梁双线伸缩梁（高）32.6m双线梁双线伸缩梁32.6m 单线梁单线伸缩梁32.6m 单线梁单线伸缩梁小计图号昌景黄桥通 - -53Ⅰ通桥（ 2016 ）2322A- -1Ⅱ叁桥通（ 2016 ）2322A--ⅧX昌景黄桥通 -I-37昌景黄桥通 -I-39通桥（ 2016 ）2311-I叁桥通（ 2016） 2311--XⅣ鄱阳制梁场341862211407382538鄱阳南制梁场22841//////233余干制梁场36122654000344481小计（榀）93011297514077261252合计（榀）12526 第一部分 工程概况高速铁路项目下设三个梁场，主要梁型有 40m 双线箱梁（ 930 榀）、 32m 高箱梁（ 112 榀）、其他单双线箱梁及调跨梁（ 210 榀），制架任务重（ 1252 榀箱梁的预制架设任务），梁型多样，为国内目前推广应用数量最多的项目。项目特点：① 梁型多样，梁场规划设计和资源配置难度大；② 与原有的 24m 、 32m 简支箱梁相比， 40m 简支箱具有体积、自重大、施工精度要求高、原有的施工方法和装备已不能满足施工需求等特点；③ 40m 箱梁调跨梁为首次应用，需要通过破坏性试验验证设计和施工相关参数。（二） 项目特点Contents Page目录页 40m 梁...
