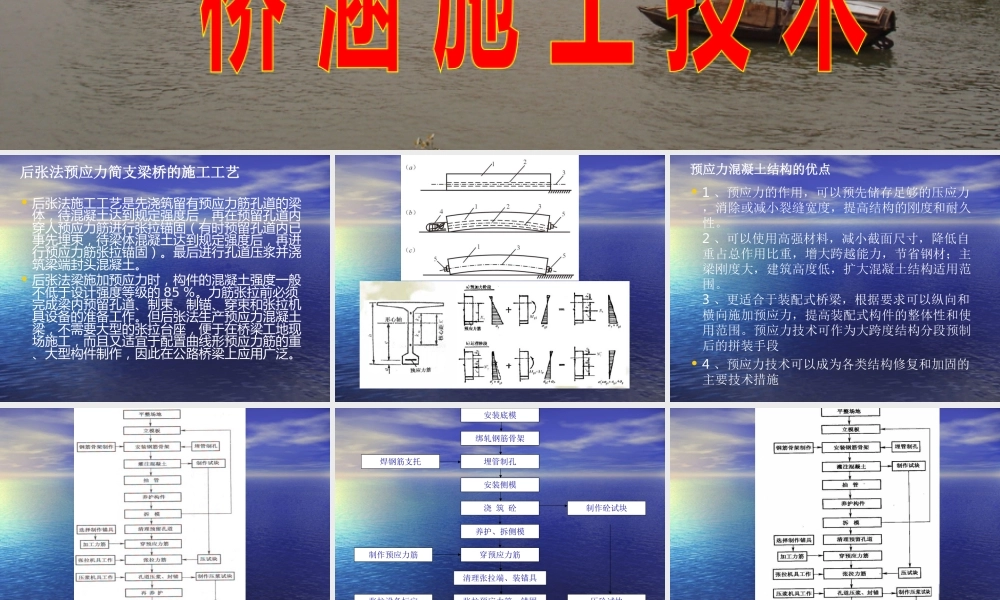

后张法预应力简支梁桥的施工工艺• 后张法施工工艺是先浇筑留有预应力筋孔道的梁体，待混凝土达到规定强度后，再在预留孔道内穿人预应力筋进行张拉锚固（有时预留孔道内已事先埋束，待梁体混凝土达到规定强度后，再进行预应力筋张拉锚固）。最后进行孔道压浆并浇筑梁端封头混凝土。• 后张法梁施加预应力时，构件的混凝土强度一般不低于设计强度等级的 85 ％。力筋张拉前必须完成梁内预留孔道、制束、制锚、穿束和张拉机具设备的准备工作。但后张法生产预应力混凝土梁，不需要大型的张拉台座，便于在桥梁工地现场施工，而且又适宜于配置曲线形预应力筋的重、大型构件制作，因此在公路桥梁上应用广泛。 预应力混凝土结构的优点• 1 、预应力的作用，可以预先储存足够的压应力，消除或减小裂缝宽度，提高结构的刚度和耐久性。2 、可以使用高强材料，减小截面尺寸，降低自重占总作用比重，增大跨越能力，节省钢材；主梁刚度大，建筑高度低，扩大混凝土结构适用范围。3 、更适合于装配式桥梁，根据要求可以纵向和横向施加预应力，提高装配式构件的整体性和使用范围。预应力技术可作为大跨度结构分段预制后的拼装手段• 4 、预应力技术可以成为各类结构修复和加固的主要技术措施安装底模绑轧钢筋骨架埋管制孔安装侧模焊钢筋支托浇 筑 砼养护、拆侧模制作砼试块穿预应力筋清理张拉端、装锚具张拉预应力筋、锚固张拉设备标定制作预应力筋压砼试块孔道灌浆、封锚灌浆设备准备制作水泥浆试块起吊运输或拆底模压水泥浆试块• 预应力筋• 预应力筋按材料类型可分为钢丝、钢绞线和钢筋等，钢绞线与钢丝在工程中应用较多。预应力筋的发展趋势为高强度、低松弛、粗直径、耐腐蚀。• 1 ．预应力钢丝• 预应力钢丝是用优质高碳钢盘条经酸洗、镀铜或磷化后冷拔而成的钢丝总称。预应力钢丝根据深加工要求不同，可分为冷拔低碳钢丝和碳素钢丝两类；按表面形状不同可分为光圆钢丝、刻痕钢丝和螺旋肋钢丝。2 ．预应力钢绞线 预应力钢绞线是用冷拔钢丝绞扭而成，其方法是在绞线机上以一种稍粗的直钢丝为中心，其余钢丝则围绕其进行螺旋状绞合，再经低温回火处理即可。钢绞线根据深加工要求不同又可分为：标准型钢绞线、刻痕钢绞线和模拔钢绞线。 图 1-6-1 预应力钢绞线的截面D — 钢绞线直径； d 0 — 中心钢丝直径； d — 外层钢丝直径 3 ．预应力钢筋 1 ）冷拉钢筋：冷拉钢筋是将热轧钢筋在常温下通过张拉到超过屈服点的某一应力，...
