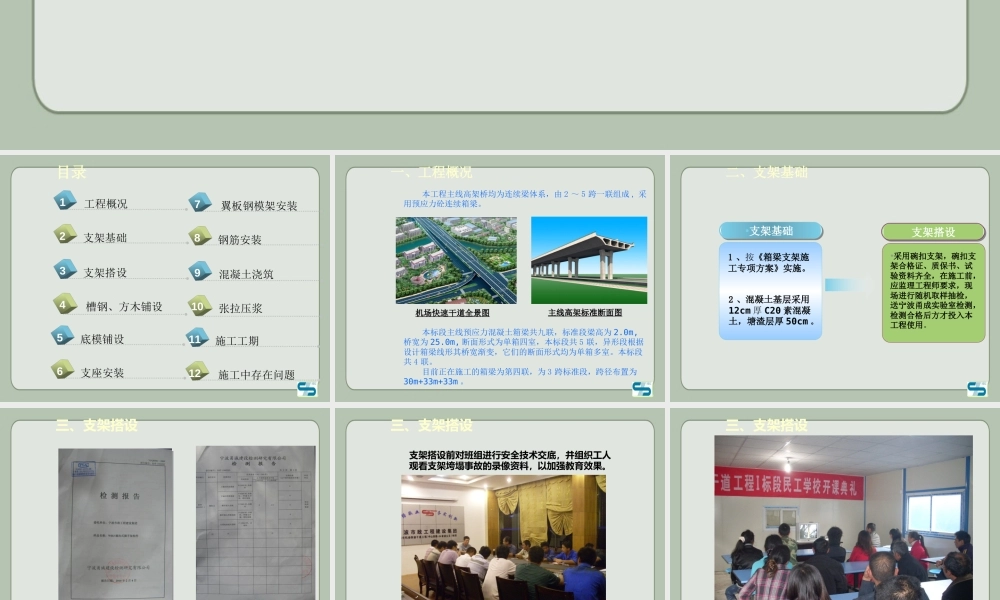

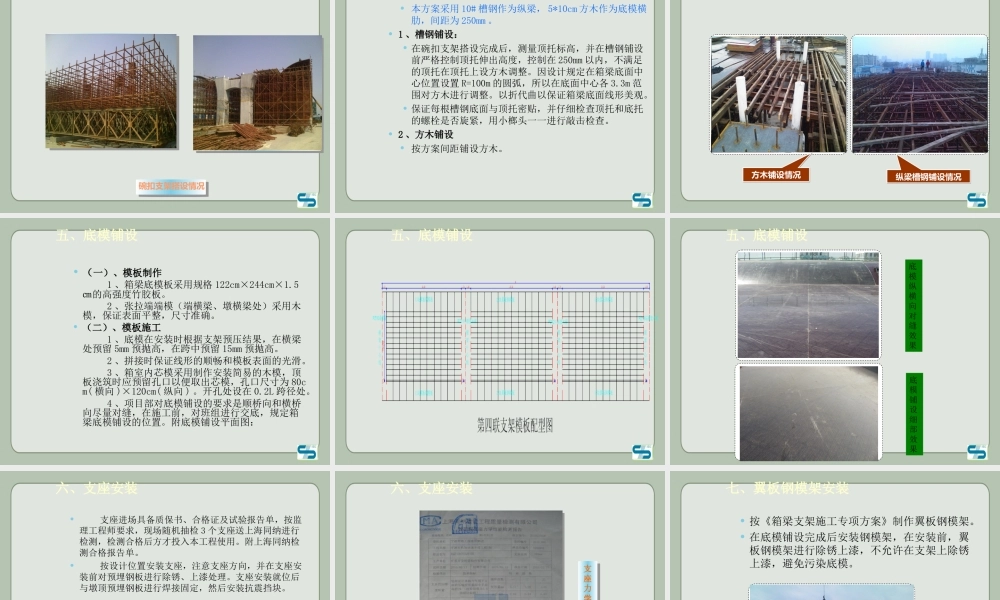

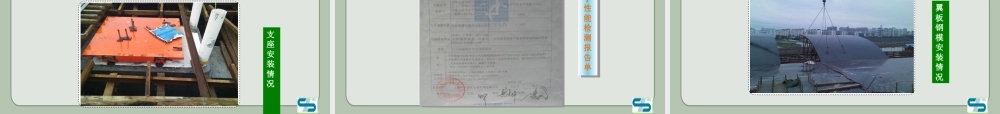

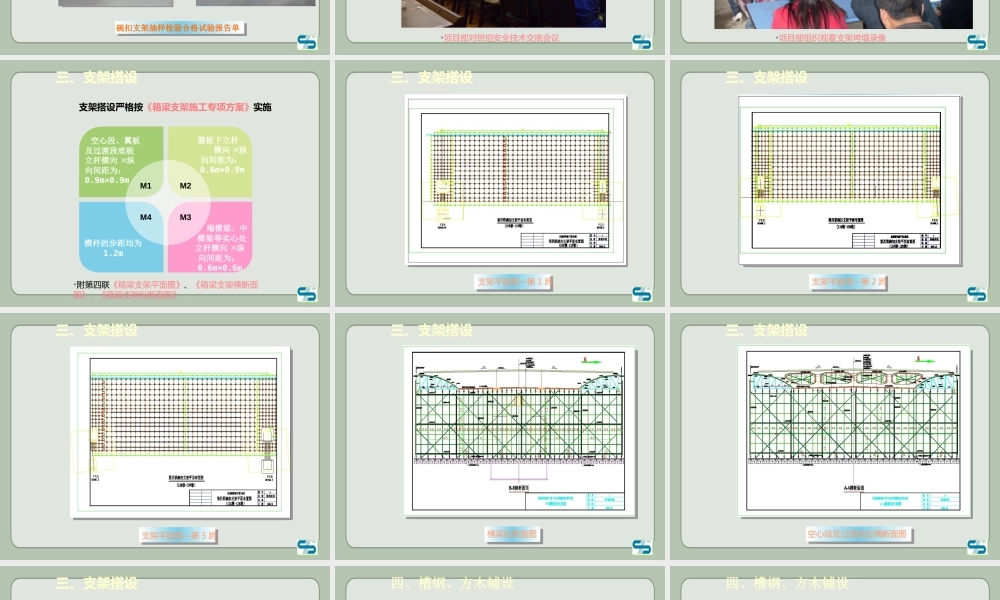

Add Your Company Slogan预应力砼连续箱梁施工汇报材料Logo目录工程概况 1支架基础 2支架搭设 3槽钢、方木铺设 4底模铺设 5支座安装 6翼板钢模架安装 7钢筋安装 8混凝土浇筑 9张拉压浆 10施工工期 11施工中存在问题 12Logo一、工程概况 本工程主线高架桥均为连续梁体系，由 2 ～ 5 跨一联组成 , 采用预应力砼连续箱梁。 本标段主线预应力混凝土箱梁共九联，标准段梁高为 2.0m,桥宽为 25.0m, 断面形式为单箱四室，本标段共 5 联，异形段根据设计箱梁线形其桥宽渐变，它们的断面形式均为单箱多室。本标段共 4 联。 目前正在施工的箱梁为第四联，为 3 跨标准段，跨径布置为30m+33m+33m 。主线高架标准断面图主线高架标准断面图机场快速干道全景图机场快速干道全景图LogoText in here支架搭设•采用碗扣支架，碗扣支架合格证、质保书、试验资料齐全，在施工前，应监理工程师要求，现场进行随机取样抽检，送宁波甬成实验室检测，检测合格后方才投入本工程使用。•支架基础11 、、按《箱梁支架施工专项方案》实施。22 、、混凝土基层采用12cm 厚 C20 素混凝土，塘渣层厚 50cm 。二、支架基础Logo三、支架搭设碗扣支架抽样检验合格试验报告单 Logo三、支架搭设支架搭设前对班组进行安全技术交底，并组织工人观看支架垮塌事故的录像资料，以加强教育效果。腹板下立杆 横向 ×纵向间距为：0.6m×0.9m横杆的步距均为1.2m 端横梁、中 横梁等实心处立杆横向 ×纵向间距为：0.6m×0.6m•项目部对班组安全技术交底会议Logo三、支架搭设腹板下立杆 横向 ×纵向间距为：0.6m×0.9m横杆的步距均为1.2m 端横梁、中 横梁等实心处立杆横向 ×纵向间距为：0.6m×0.6m•项目部组织观看支架垮塌录像Logo三、支架搭设 空心段、翼板及过渡段底板立杆横向 ×纵向间距为：0.9m×0.9m支架搭设严格按《箱梁支架施工专项方案》实施腹板下立杆 横向 ×纵向间距为：0.6m×0.9m横杆的步距均为1.2m 端横梁、中 横梁等实心处立杆横向 ×纵向间距为：0.6m×0.6mM1M2M4M3•附第四联《箱梁支架平面图》、《箱梁支架横断面图》、《箱梁支架纵断面图》Logo三、支架搭设支架平面图—第 1 跨Logo三、支架搭设支架平面图—第 2 跨Logo三、支架搭设支架平面图—第 3 跨Logo三、支架搭设横梁处断面图Logo三、支架搭设空心段及过渡段处横断面图Logo三、支架搭设碗扣支架搭设情况Logo四、槽钢、方木铺设 • 本方案采用 10#...
