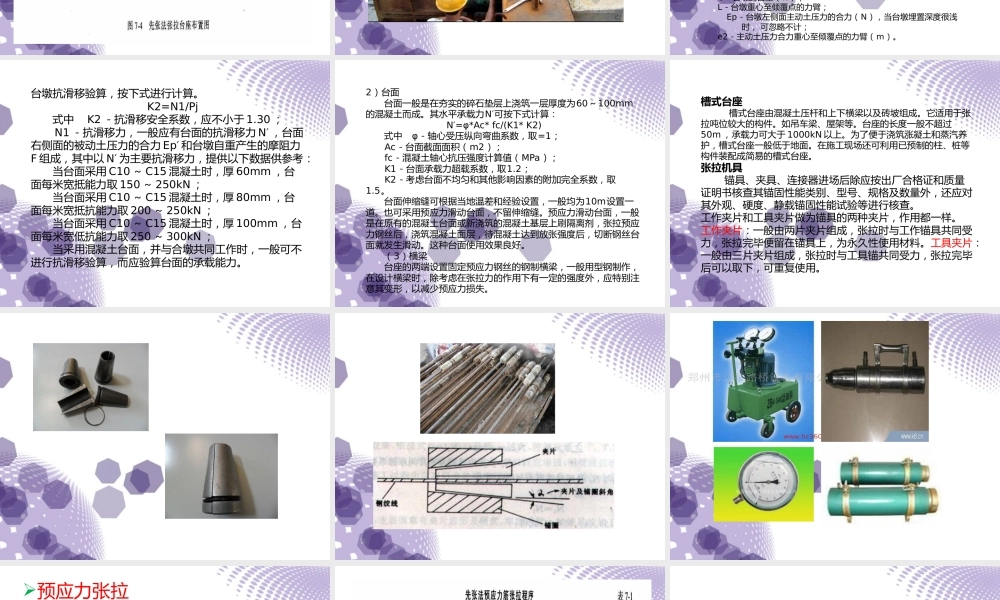

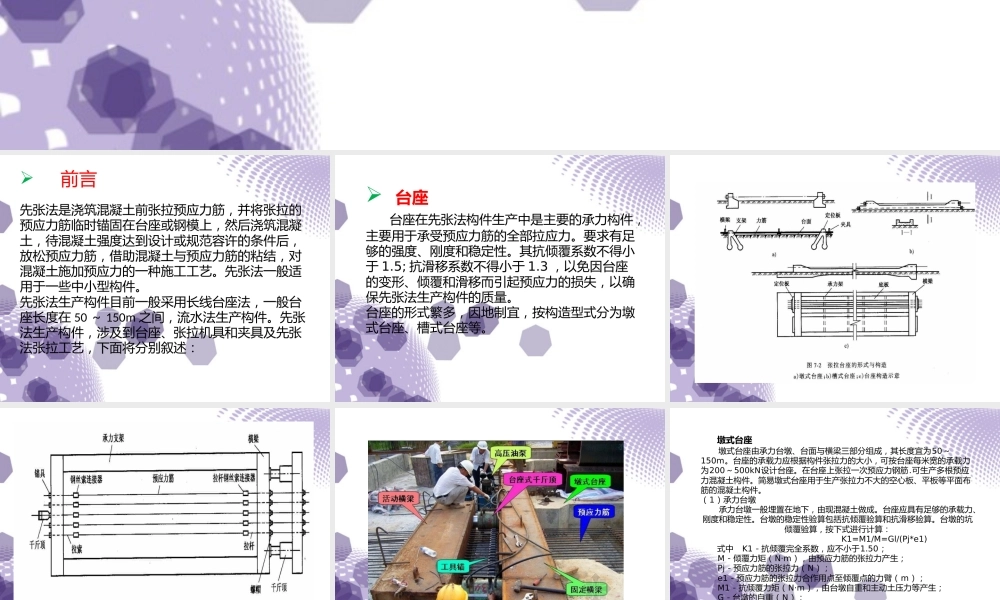

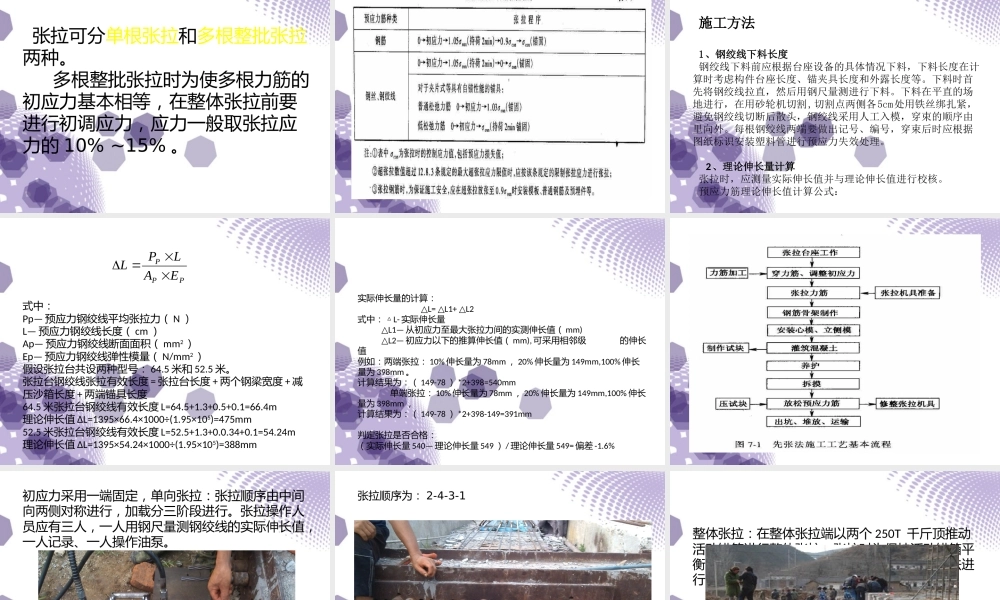

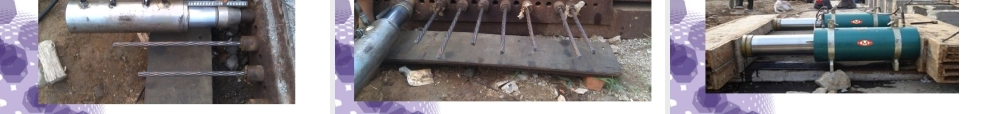

先张法预应力空心板施工 及监理控制要点  前言先张法是浇筑混凝土前张拉预应力筋，并将张拉的预应力筋临时锚固在台座或钢模上，然后浇筑混凝土，待混凝土强度达到设计或规范容许的条件后，放松预应力筋，借助混凝土与预应力筋的粘结，对混凝土施加预应力的一种施工工艺。先张法一般适用于一些中小型构件。先张法生产构件目前一般采用长线台座法，一般台座长度在 50 ～ 150m 之间，流水法生产构件。先张法生产构件，涉及到台座、张拉机具和夹具及先张法张拉工艺，下面将分别叙述： 台座 台座在先张法构件生产中是主要的承力构件，主要用于承受预应力筋的全部拉应力。要求有足够的强度、刚度和稳定性。其抗倾覆系数不得小于 1.5; 抗滑移系数不得小于 1.3 ，以免因台座的变形、倾覆和滑移而引起预应力的损失，以确保先张法生产构件的质量。台座的形式繁多，因地制宜，按构造型式分为墩式台座、槽式台座等。 墩式台座 墩式台座由承力台墩、台面与横梁三部分组成，其长度宜为50～150m。台座的承载力应根据构件张拉力的大小，可按台座每米宽的承载力为200～500kN设计台座。在台座上张拉一次预应力钢筋.可生产多根预应力混凝土构件。简易墩式台座用于生产张拉力不大的空心板、平板等平面布筋的混凝土构件。（1）承力台墩 承力台墩一般埋置在地下，由现混凝土做成。台座应具有足够的承载力、刚度和稳定性。台墩的稳定性验算包括抗倾覆验算和抗滑移验算。台墩的坑倾覆验算，按下式进行计算： K1=M1/M=Gl/(Pj*e1) 式中 K1－抗倾覆完全系数，应不小于1.50； M－倾覆力矩（N·m），由预应力筋的张拉力产生； Pj－预应力筋的张拉力（N）； e1－预应力筋的张拉力合作用点至倾覆点的力臂（m）； M1－抗倾覆力矩（N·m），由台墩自重和主动土压力等产生； G－台墩的自重（N）； L－台墩重心至倾覆点的力臂； Ep－台墩左侧面主动土压力的合力（N），当台墩埋置深度很浅 时， 可忽略不计； e2－主动土压力合力重心至倾覆点的力臂（m）。台墩抗滑移验算，按下式进行计算。 K2=N1/Pj 式中 K2 －抗滑移安全系数，应不小于 1.30 ； N1 －抗滑移力，一般应有台面的抗滑移力 N′ ，台面右侧面的被动土压力的合力 Ep′ 和台墩自重产生的摩阻力F 组成，其中以 N′ 为主要抗滑移力，提供以下数据供参考： 当台面采用 C10 ～ C15 混凝土时，厚 60mm ，台面每米宽抵能力取 150 ～ 250kN ； 当台面采用 C10 ～ C1...
