高支模施工方案编制要点及风险控制PPT2023（73页）VIP免费

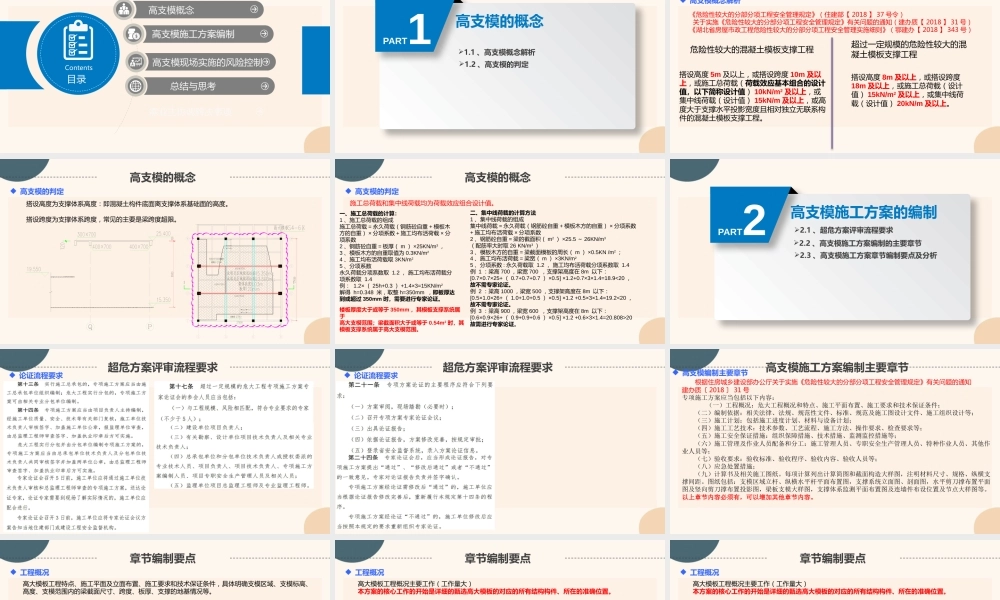

高支模施工方案编制要点与风险控制高支模概念高支模施工方案编制高支模现场实施的风险控制需业主协调解决事项目录Contents 总结与思考PART1高支模的概念1.1 、高支模概念解析1.2 、高支模的判定高支模的概念《危险性较大的分部分项工程安全管理规定》（住建部【 2018 】 37 号令） 关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知（建办质【 2018 】 31 号）《湖北省房屋市政工程危险性较大的分部分项工程安全管理实施细则》（鄂建办【 2018 】 343 号） 高支模概念解析搭设高度 5m 及以上，或搭设跨度 10m 及以上，或施工总荷载（荷载效应基本组合的设计值，以下简称设计值） 10kN/m2 及以上，或集中线荷载（设计值） 15kN/m 及以上，或高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。危险性较大的混凝土模板支撑工程超过一定规模的危险性较大的混凝土模板支撑工程搭设高度 8m 及以上，或搭设跨度18m 及以上，或施工总荷载（设计值） 15kN/m2 及以上，或集中线荷载（设计值） 20kN/m 及以上。高支模的概念 高支模的判定搭设高度为支撑体系高度：即混凝土构件底面离支撑体系基础面的高度。搭设跨度为支撑体系跨度，常见的主要是梁跨度超限。高支模的概念 高支模的判定施工总荷载和集中线荷载均为荷载效应组合设计值。一、施工总荷载的计算：1 、施工总荷载的组成施工总荷载 = 永久荷载（钢筋砼自重 + 模板木方的自重） × 分项系数 + 施工均布活荷载 × 分项系数2 、钢筋砼自重 = 板厚（ m ） ×25KN/m3 ，3 、模板木方的自重取值为 0.3KN/m24 、施工均布活荷载取 3KN/m25 、分项系数永久荷载分项系数取 1.2 ， 施工均布活荷载分项系数取 1.4例： 1.2× （ 25h+0.3 ） +1.4×3=15KN/m2解得 h=0.348 米，取整 h=350mm ，即板厚达到或超过 350mm 时，需要进行专家论证。二、集中线荷载的计算方法1 、集中线荷载的组成集中线荷载 = 永久荷载（钢筋砼自重 + 模板木方的自重） × 分项系数+ 施工均布活荷载 × 分项系数2 、钢筋砼自重 = 梁的截面积（ m2 ） ×25.5 ～ 26KN/m3（配筋率大时取 26 KN/m3 ）3 、模板木方的自重 = 梁截面模板的周长（ m ） ×0.5KN /m2 ；4 、施工均布活荷载 = 梁宽（ m ） ×3KN/m25 、分项系数 : 永久荷载取 1.2 ， 施工均布活荷载分项系数取 1.4例...
