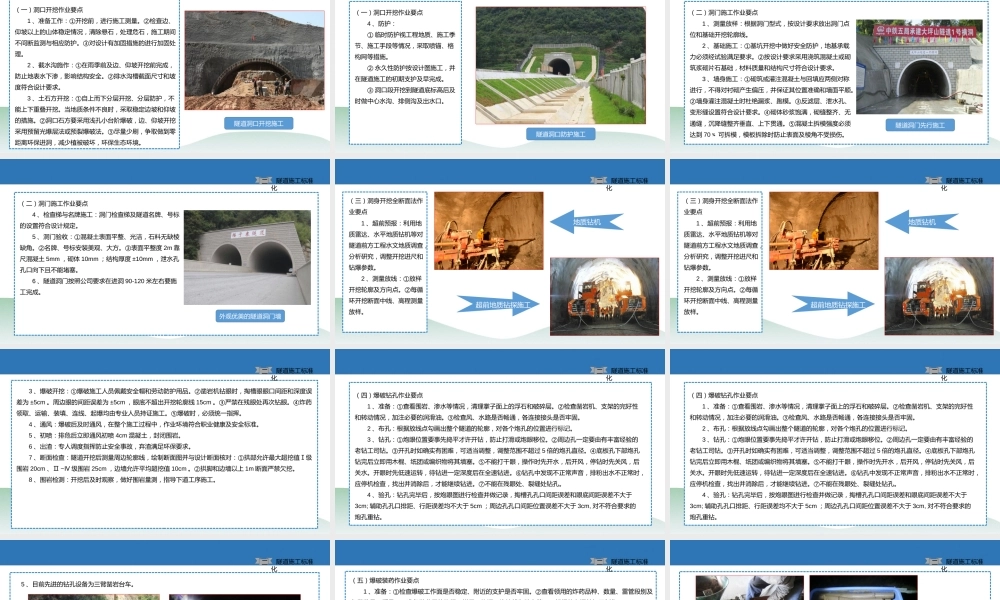

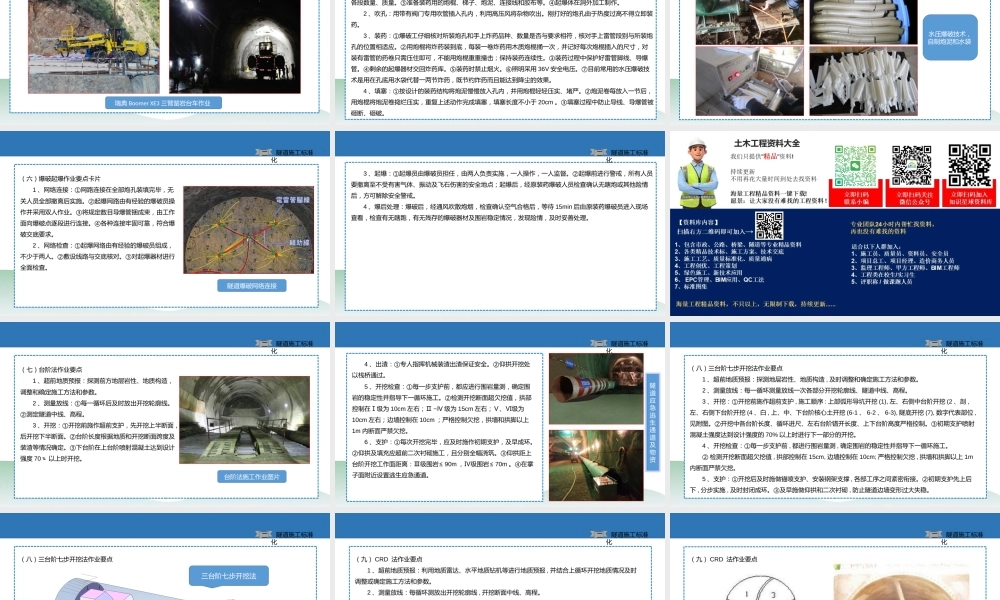

隧道现场施工标准化作业图集隧道洞口开挖施工（一）洞口开挖作业要点1 、准备工作：①开挖前，进行施工测量。②检查边、仰坡以上的山体稳定情况，清除悬石，处理危石，施工期间不间断监测与相应防护。③对设计有加固措施的进行加固处理。2 、截水沟施作：①在雨季前及边、仰坡开挖前完成，防止地表水下渗，影响结构安全。②排水沟槽截面尺寸和坡度符合设计要求。3 、土石方开挖：①自上而下分层开挖、分层防护，不能上下重叠开挖。当地质条件不良时，采取稳定边坡和仰坡的措施。②洞口石方要采用浅孔小台阶爆破，边、仰坡开挖采用预留光爆层法或预裂爆破法。③尽量少刷，争取做到零距离环保进洞，减少植被破坏，环保生态环境。 隧道施工标准化二隧道洞口防护施工（一）洞口开挖作业要点4 、防护：① 临时防护视工程地质、施工季节、施工手段等情况，采取喷锚、格构网等措施。② 永久性防护按设计图施工，并在隧道施工的初期支护及早完成。③ 洞口段开挖到隧道底标高后及时做中心水沟、排侧沟及出水口。 隧道施工标准化二隧道洞口开挖施工（二）洞门施工作业要点1 、测量放样：根据洞门型式，按设计要求放出洞门点位和基础开挖轮廓线。2 、基础施工：①基坑开挖中做好安全防护，地基承载力必须经试验满足要求。②按设计要求采用浇筑混凝土或砌筑浆砌片石基础，材料质量和结构尺寸符合设计要求。3 、墙身施工：①砌筑或灌注混凝土与回填应两侧对称进行，不得对衬砌产生偏压，并保证其位置准确和墙面平顺。②墙身灌注混凝土时杜绝漏浆、跑模。③反滤层、泄水孔、变形缝设置符合设计要求。④砌体砂浆饱满，砌缝整齐、无通缝，沉降缝整齐垂直、上下贯通。⑤混凝土拆模强度必须达到 70﹪ 可拆模，模板拆除时防止表面及棱角不受损伤。 隧道施工标准化二隧道洞门先行施工隧道洞口开挖施工（二）洞门施工作业要点4 、检查梯与名牌施工：洞门检查梯及隧道名牌、号标的设置符合设计规定。5 、洞门验收：①混凝土表面平整、光洁，石料无缺棱缺角。②名牌、号标安装美观、大方。③表面平整度 2m 靠尺混凝土 5mm ，砌体 10mm ；结构厚度 ±10mm ，泄水孔孔口向下且不能堵塞。6 、隧道洞门按照公司要求在进洞 90-120 米左右要施工完成。 隧道施工标准化二外观优美的隧道洞门墙 （三）洞身开挖全断面法作业要点1 、超前预报：利用地质雷达、水平地质钻机等对隧道前方工程水文地质调查，分析研究，调整开挖进尺和钻爆参数。2 、测量...
