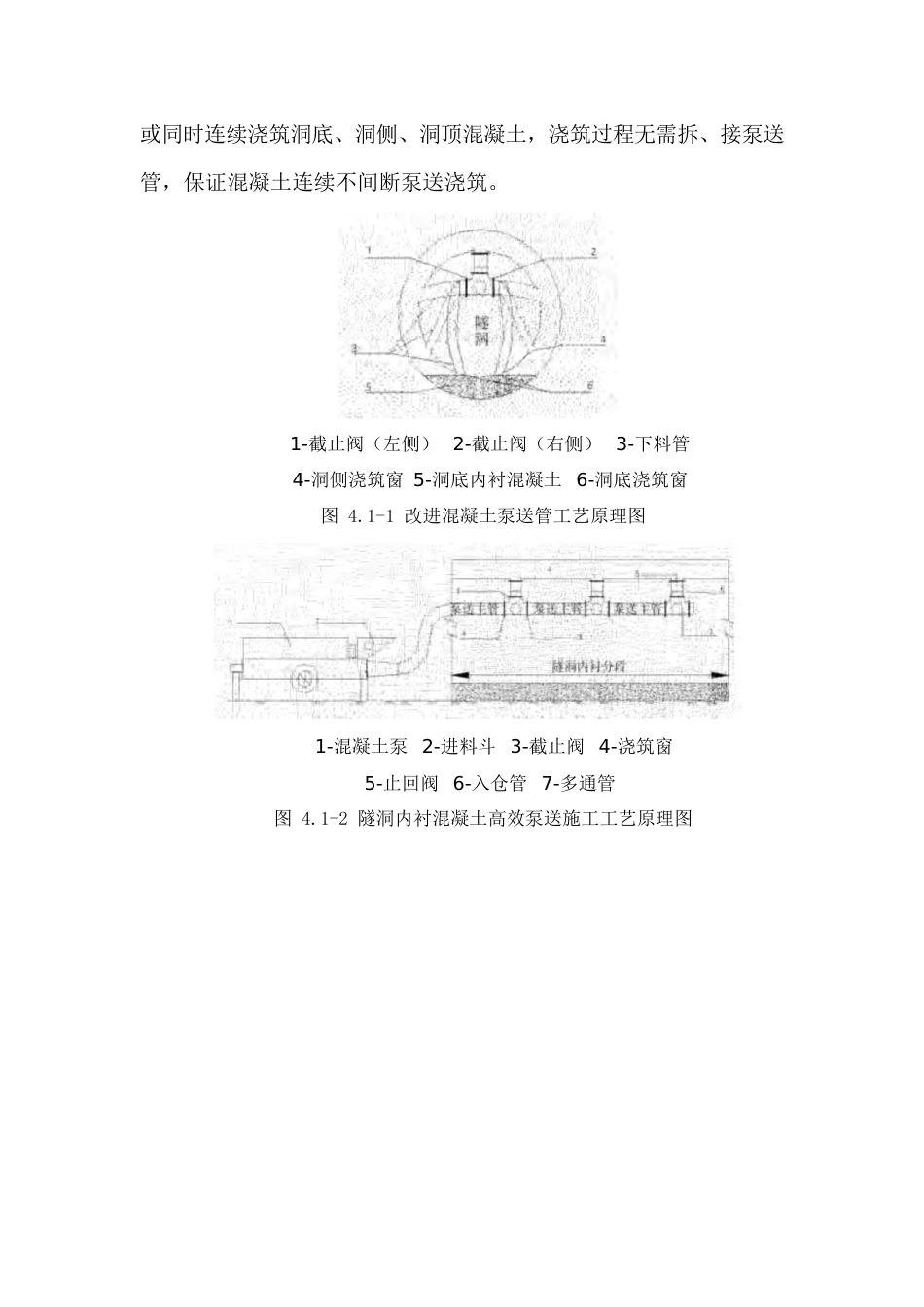

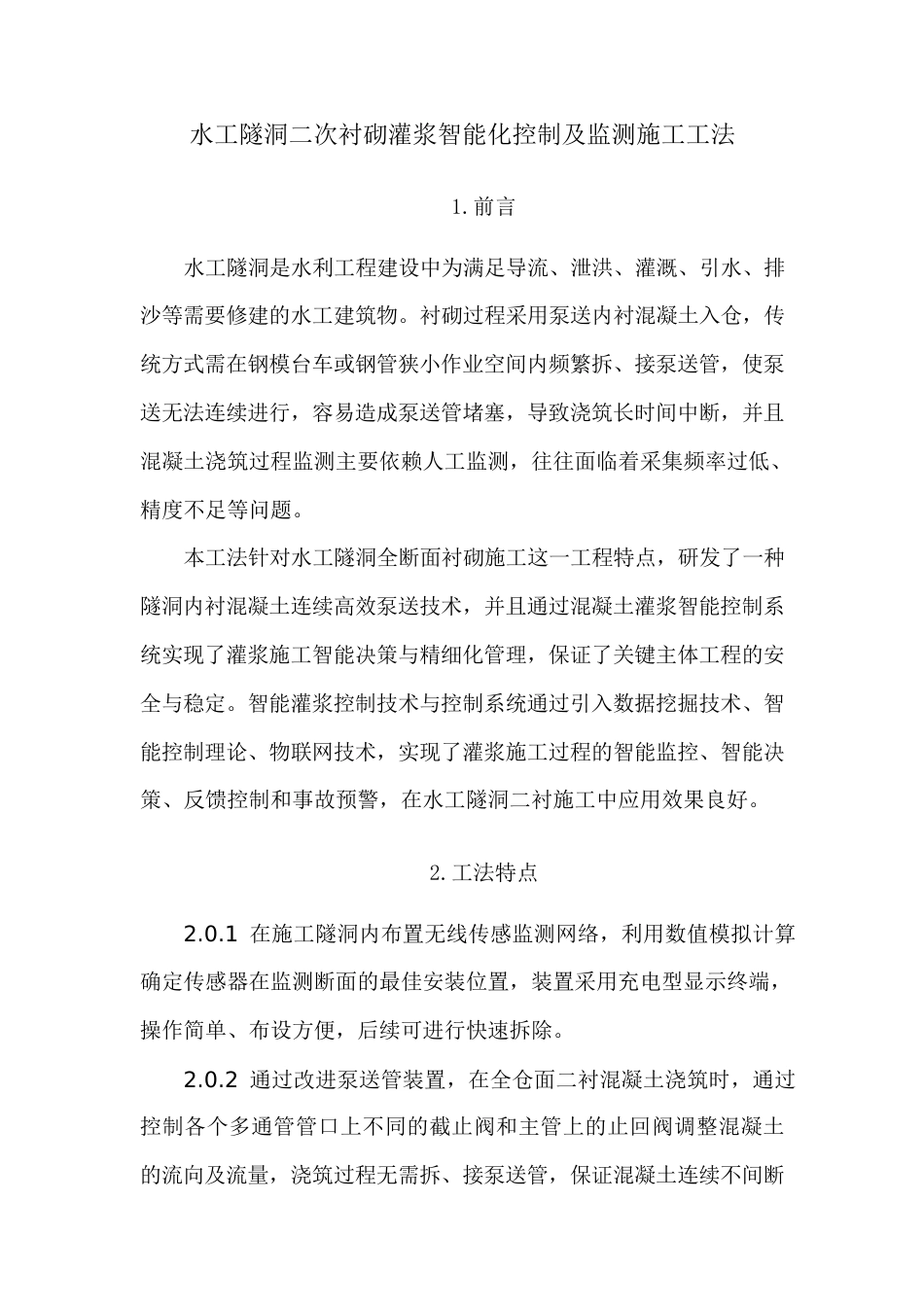

水工隧洞二次衬砌灌浆智能化控制及监测施工工法1.前言水工隧洞是水利工程建设中为满足导流、泄洪、灌溉、引水、排沙等需要修建的水工建筑物。衬砌过程采用泵送内衬混凝土入仓，传统方式需在钢模台车或钢管狭小作业空间内频繁拆、接泵送管，使泵送无法连续进行，容易造成泵送管堵塞，导致浇筑长时间中断，并且混凝土浇筑过程监测主要依赖人工监测，往往面临着采集频率过低、精度不足等问题。本工法针对水工隧洞全断面衬砌施工这一工程特点，研发了一种隧洞内衬混凝土连续高效泵送技术，并且通过混凝土灌浆智能控制系统实现了灌浆施工智能决策与精细化管理，保证了关键主体工程的安全与稳定。智能灌浆控制技术与控制系统通过引入数据挖掘技术、智能控制理论、物联网技术，实现了灌浆施工过程的智能监控、智能决策、反馈控制和事故预警，在水工隧洞二衬施工中应用效果良好。2.工法特点2.0.1 在施工隧洞内布置无线传感监测网络，利用数值模拟计算确定传感器在监测断面的最佳安装位置，装置采用充电型显示终端，操作简单、布设方便，后续可进行快速拆除。2.0.2 通过改进泵送管装置，在全仓面二衬混凝土浇筑时，通过控制各个多通管管口上不同的截止阀和主管上的止回阀调整混凝土的流向及流量，浇筑过程无需拆、接泵送管，保证混凝土连续不间断泵送浇筑到隧洞的洞底、洞侧以及洞顶。2.0.3 通过现场传感器配合后端数据处理平台搭建衬砌浇筑全过程监测系统，可以实时获取灌浆过程中的各种数据，并将其传输到中央控制中心，实现灌浆施工智能决策与精细化管理，保证隧洞关键主体工程的安全与稳定。3.适用范围本工法适用于水工隧洞的全断面二次衬砌施工。4.工艺原理通过改进泵送管装置对泵送管和入仓方法进行改进和创新，改进后的泵送管包括泵送主管、多通管、下料管及入仓管，多通管每个管口均配有截止阀，入仓管设有止回阀，多通管分别与泵送主管、下料管、入仓管相接。在隧洞内衬混凝土浇筑前，根据内衬结构分段长度及钢模或钢管上浇筑窗的数量，在泵送主管上对应浇筑窗的位置安装相应的多通管，在多通管的各管口连接好下料管、入仓管，并将下料管、入仓管一次性接入钢模或钢管上浇筑窗。通过在围岩上布置传感器采集端进行施工段拱顶变形及边墙收敛数据采集，施工段数据采集端将现场数据汇总至施工段数据收集端，施工段数据采集端与监测数据传输端将施工监测数据传递至监测数据汇总端，输送至计算机进行集中数据处理得到围岩结构变化曲线，根据现场变形控...
