继电保护检验规程与二次反措VIP免费

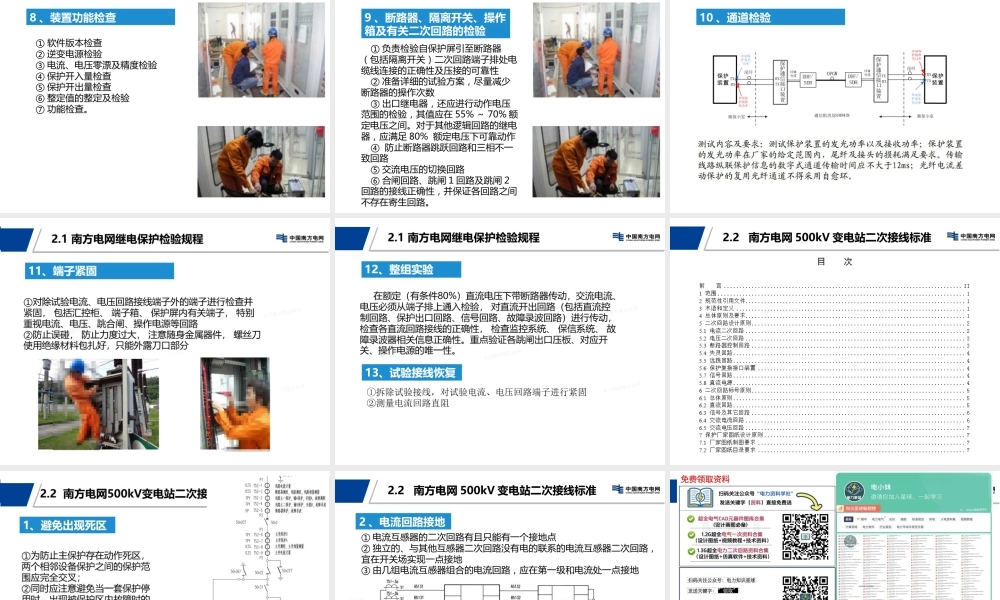

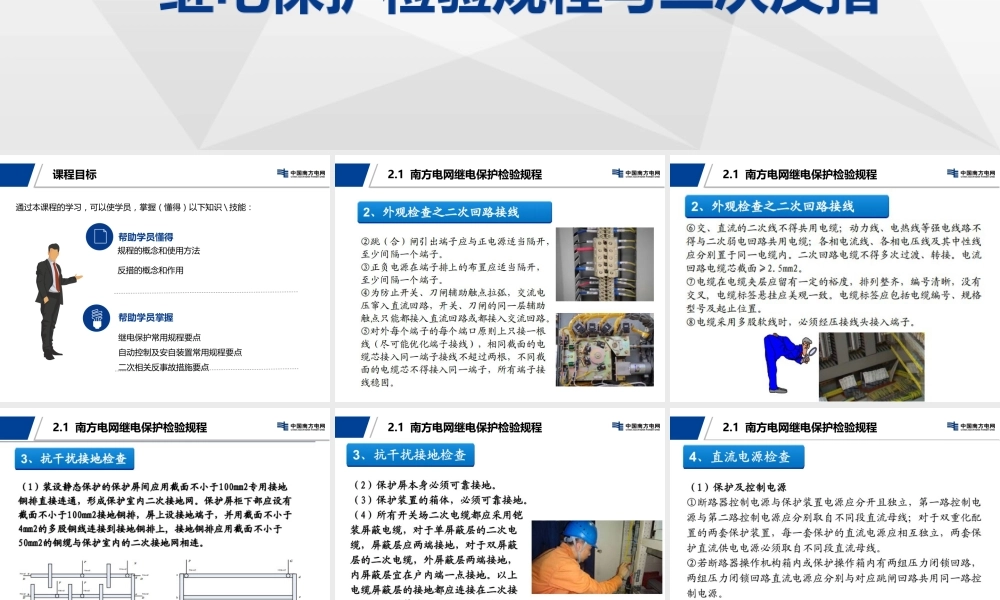

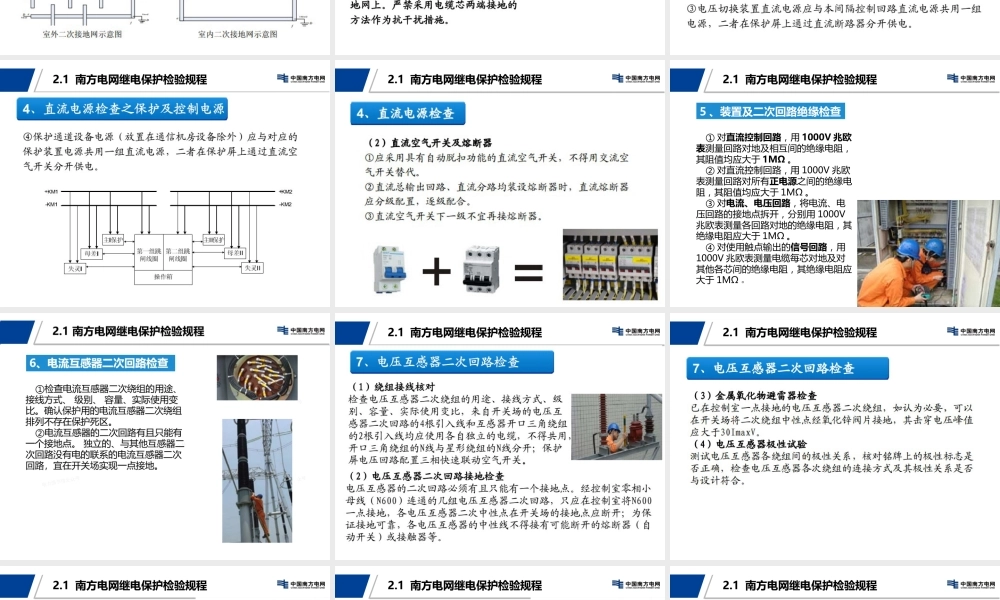

继电保护检验规程与二次反措课程目标帮助学员懂得帮助学员掌握规程的概念和使用方法反措的概念和作用继电保护常用规程要点自动控制及安自装置常用规程要点二次相关反事故措施要点通过本课程的学习，可以使学员，掌握（懂得）以下知识 \ 技能：2.1 南方电网继电保护检验规程2.1 南方电网继电保护检验规程2.1 南方电网继电保护检验规程2.1 南方电网继电保护检验规程2.1 南方电网继电保护检验规程2.1 南方电网继电保护检验规程2.1 南方电网继电保护检验规程2.1 南方电网继电保护检验规程① 对直流控制回路，用 1000V 兆欧表测量回路对地及相互间的绝缘电阻，其阻值均应大于 1MΩ 。② 对直流控制回路，用 1000V 兆欧表测量回路对所有正电源之间的绝缘电阻，其阻值均应大于 1MΩ 。③ 对电流、电压回路，将电流、电压回路的接地点拆开，分别用 1000V兆欧表测量各回路对地的绝缘电阻，其绝缘电阻应大于 1MΩ 。④ 对使用触点输出的信号回路，用1000V 兆欧表测量电缆每芯对地及对其他各芯间的绝缘电阻，其绝缘电阻应大于 1MΩ 。5 、装置及二次回路绝缘检查2.1 南方电网继电保护检验规程2.1 南方电网继电保护检验规程2.1 南方电网继电保护检验规程① 软件版本检查② 逆变电源检验③ 电流、电压零漂及精度检验④ 保护开入量检查⑤ 保护开出量检查⑥ 整定值的整定及检验⑦ 功能检查。8 、装置功能检查2.1 南方电网继电保护检验规程① 负责检验自保护屏引至断路器（包括隔离开关）二次回路端子排处电缆线连接的正确性及压接的可靠性② 准备详细的试验方案，尽量减少断路器的操作次数③ 出口继电器，还应进行动作电压范围的检验，其值应在 55% ～ 70% 额定电压之间。对于其他逻辑回路的继电器，应满足 80% 额定电压下可靠动作④ 防止断路器跳跃回路和三相不一致回路 ⑤ 交流电压的切换回路⑥ 合闸回路、跳闸 1 回路及跳闸 2回路的接线正确性，并保证各回路之间不存在寄生回路。 9 、断路器、隔离开关、操作箱及有关二次回路的检验2.1 南方电网继电保护检验规程10 、通道检验2.2 南方电网 500kV 变电站二次接线标准2.2 南方电网 500kV 变电站二次接线标准① 电流互感器的二次回路有且只能有一个接地点② 独立的、与其他互感器二次回路没有电的联系的电流互感器二次回路，宜在开关场实现一点接地③ 由几组电流互感器组合的电流回路，应在第一级和电流处一点接地2 、电流回路接地2.2 ...
