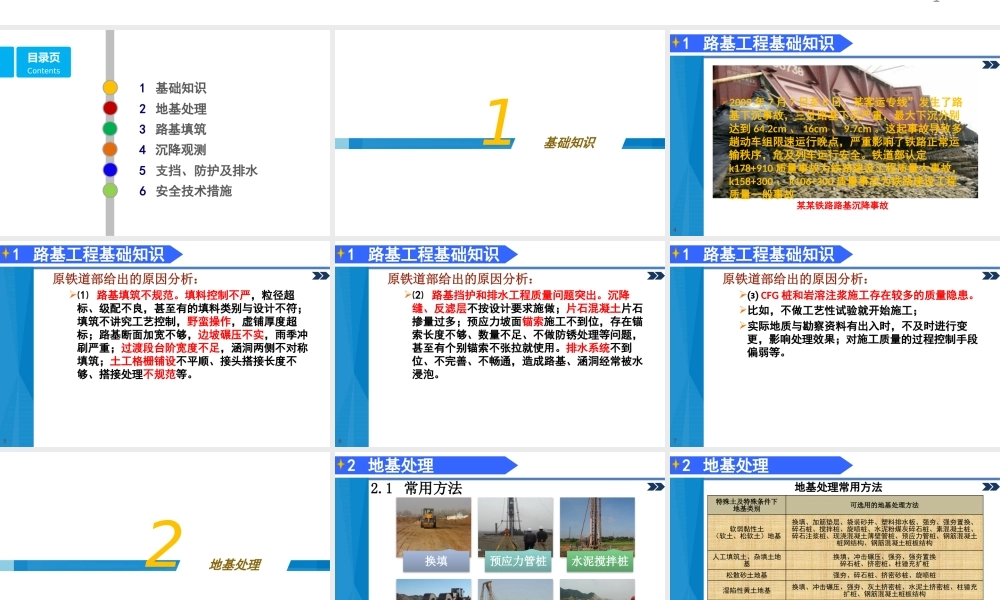

1路基工程专业知识Contents目录页1 基础知识2 地基处理3 路基填筑4 沉降观测5 支挡、防护及排水6 安全技术措施1 基础知识 41 路基工程基础知识2009 年 7 月 7 日至 8 日，某客运专线”发生了路基下沉事故，三处路基下沉严重，最大下沉分别达到 64.2cm 、 16cm 、 9.7cm 。这起事故导致多趟动车组限速运行晚点，严重影响了铁路正常运输秩序，危及列车运行安全。铁道部认定k178+910 质量事故为铁路建设工程质量大事故，k158+300 、 k106+300 质量事故为铁路建设工程质量一般事故某某铁路路基沉降事故 51 路基工程基础知识原铁道部给出的原因分析：⑴ 路基填筑不规范。填料控制不严，粒径超标、级配不良，甚至有的填料类别与设计不符；填筑不讲究工艺控制，野蛮操作，虚铺厚度超标；路基断面加宽不够，边坡碾压不实，雨季冲刷严重；过渡段台阶宽度不足，涵洞两侧不对称填筑；土工格栅铺设不平顺、接头搭接长度不够、搭接处理不规范等。 61 路基工程基础知识原铁道部给出的原因分析：⑵ 路基挡护和排水工程质量问题突出。沉降缝、反滤层不按设计要求施做；片石混凝土片石掺量过多；预应力坡面锚索施工不到位，存在锚索长度不够、数量不足、不做防锈处理等问题，甚至有个别锚索不张拉就使用。排水系统不到位、不完善、不畅通，造成路基、涵洞经常被水浸泡。 71 路基工程基础知识原铁道部给出的原因分析： ⑶ CFG 桩和岩溶注浆施工存在较多的质量隐患。比如，不做工艺性试验就开始施工；实际地质与勘察资料有出入时，不及时进行变更，影响处理效果；对施工质量的过程控制手段偏弱等。2 地基处理 92 地基处理2.1 常用方法换填预应力管桩水泥搅拌桩冲击碾压强夯抛石挤淤 10地基处理常用方法 特殊土及特殊条件下地基类别可选用的地基处理方法软弱黏性土（软土、松软土）地基换填、加筋垫层、袋装砂井、塑料排水板、强夯、强夯置换、碎石桩、搅拌桩、旋喷桩、水泥粉煤灰碎石桩、素混凝土桩、碎石注浆桩、现浇混凝土薄壁管桩、预应力管桩、钢筋混凝土桩网结构、钢筋混凝土桩板结构人工填筑土、杂填土地基换填、冲击碾压、强夯、强夯置换碎石桩、挤密桩、柱锤充扩桩松散砂土地基强夯、碎石桩、挤密砂桩、旋喷桩湿陷性黄土地基换填、冲击碾压、强夯、灰土挤密桩、水泥土挤密桩、柱锤充扩桩、钢筋混凝土桩板结构膨胀土地基换填、掺灰改良、封闭、石灰桩、灰土桩山区斜坡软弱地基碎石桩、搅拌桩、水泥粉煤...
