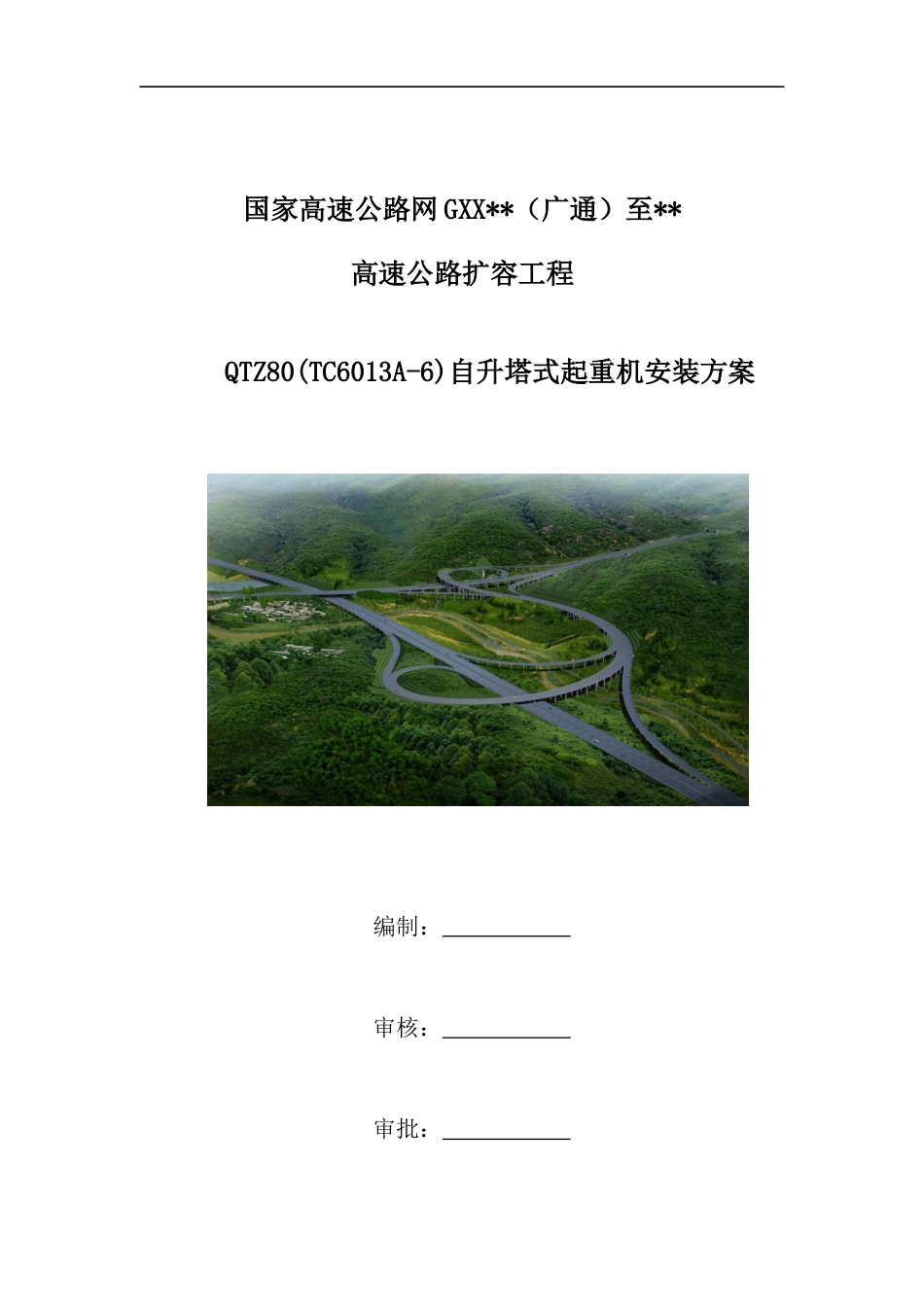

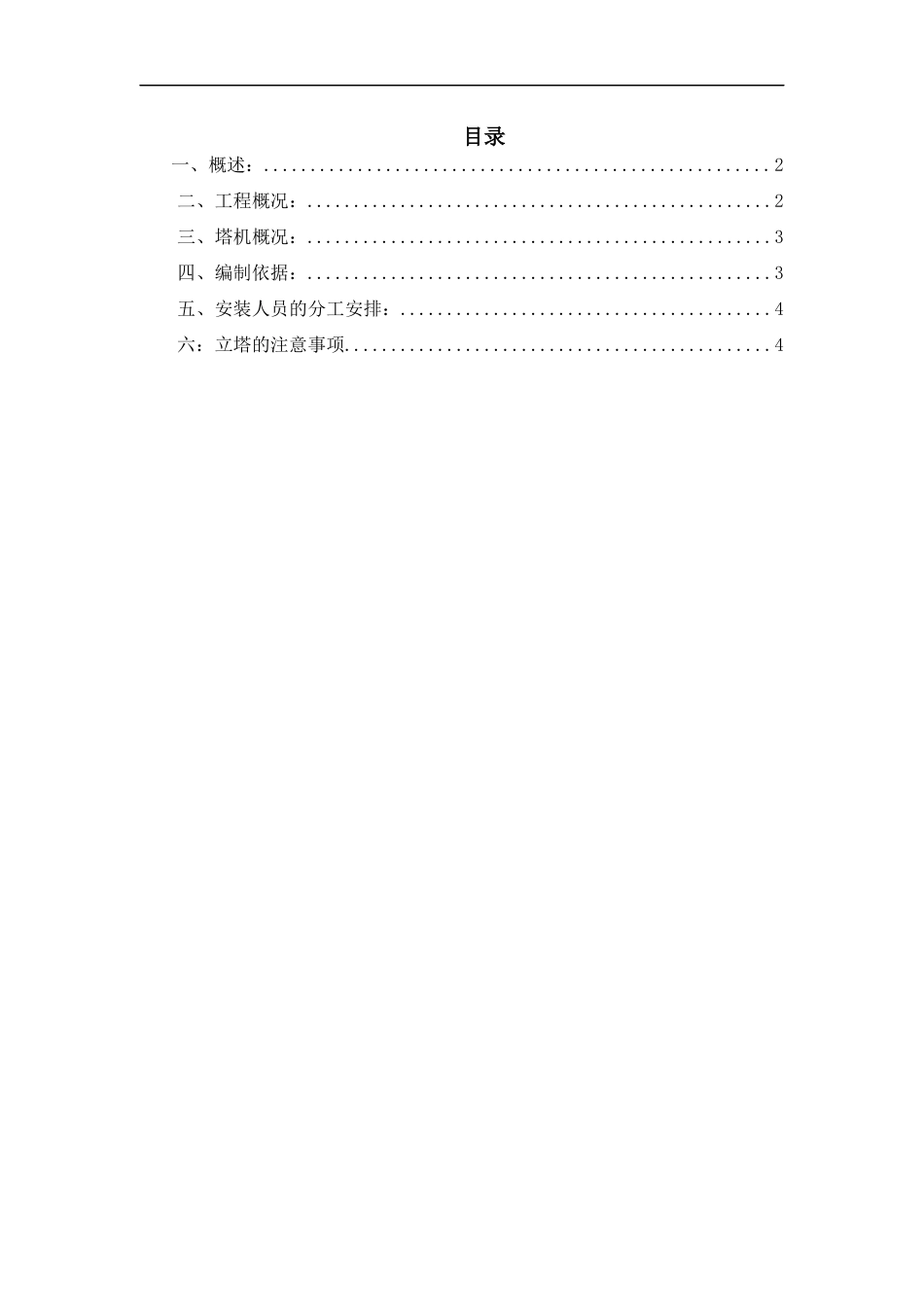

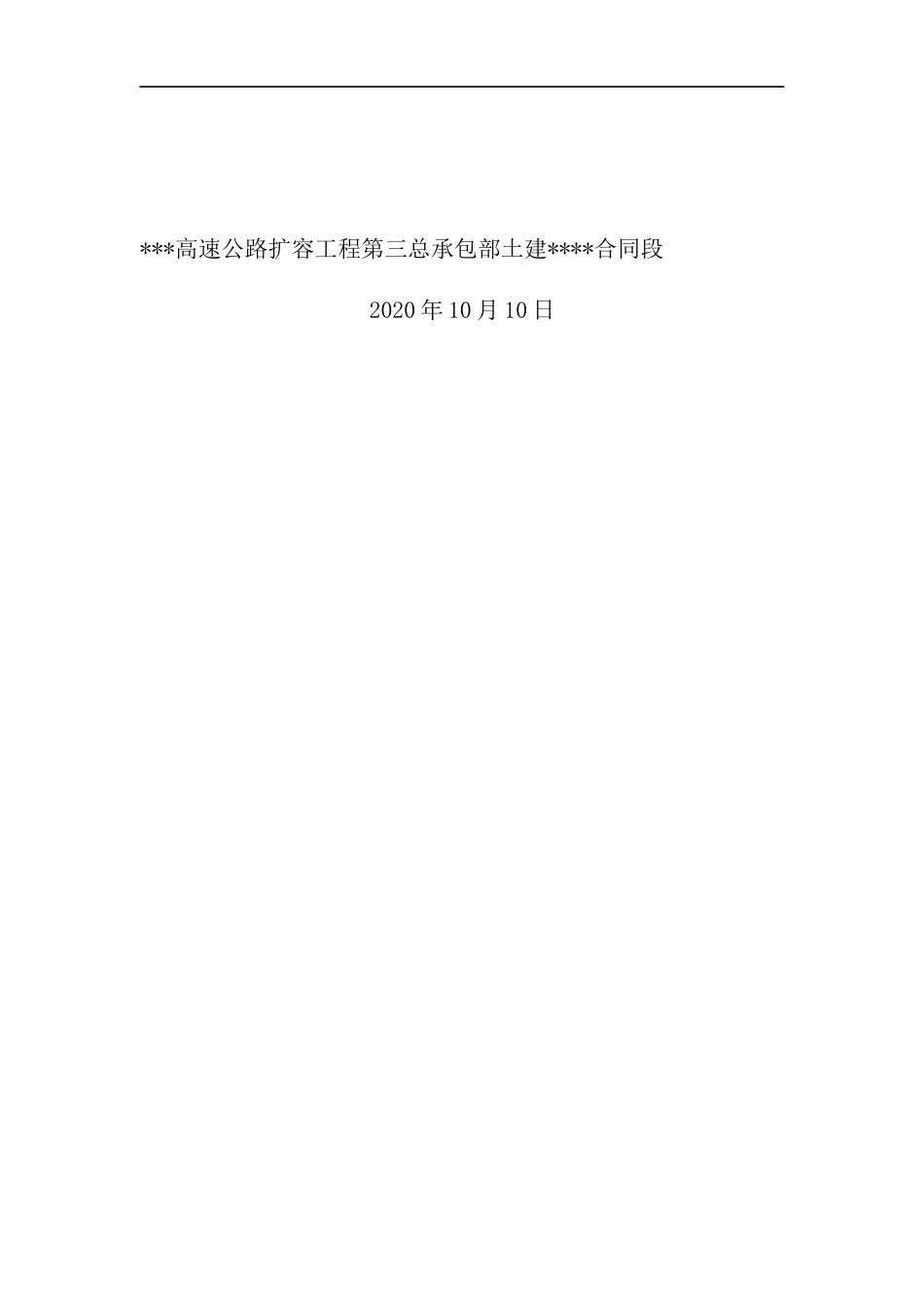

国家高速公路网 GXX**（广通）至**高速公路扩容工程QTZ80(TC6013A-6)自升塔式起重机安装方案 编制： 审核： 审批： ***高速公路扩容工程第三总承包部土建****合同段2020 年 10 月 10 日目录一、概述：......................................................2二、工程概况：..................................................2三、塔机概况：..................................................3四、编制依据：..................................................3五、安装人员的分工安排：........................................4六：立塔的注意事项..............................................4QTZ80(TC6013A-6)自升塔式起重机安装方案 一、概述：1、由**集团有限公司承建的楚大高速公路 ZCB3-TJ2 项目 工程，矩形空心墩高度约 60 米，墩柱跨度 40 米，根据施工需要，需安装三台 TC6013A-6B 型塔吊。为保证人机安全、安装顺利，尽快交付土建项目施工使用，特制定本方案。2、现场情况：根据施工现场情况及施工要求。经现场考察塔机基础周边土质，可采用 25 吨汽车吊进行吊装工作，汽车吊工作位置的土质符合轮压要求。二、工程概况：工程名称**高速公路扩容工程***二标段工程地址建筑面积 ㎡建筑高度 m设备名称塔式起重机规格型号QTZ80(TC6013A-6)制造单位中联重科股份有限公司安装高度40 ｍ施工单位安装单位安装时间暂定 年 月 日参建方基本情况序号项目内容1工程名称国家高速公路网 GXX**（广通）至**高速公路扩容工程2工程地址云南省**州/姚安县3建设单位4勘察单位5设计单位6监理公司7总承包单位8施工单位三、塔机概况：设备备案号 云 KMpIq-T-00633制造单位中联重科股份有限公司生产许可证号TS2410614-2016合格证编号1015TC01521049规格型号QTZ80(TC6013A-6)出厂日期2014 年 11 月 13 日额定起重力矩800kn.m额定起重量(t)最小幅度起重量：6最大幅度起重量：1.3起升高度(m)自由高度：46最大附墙高度：220工作幅度（m）最小工作幅度：2.5M最大工作幅度：60起升速度(m/min)二倍率最大起升速度：80二倍率最低起升速度：≤5四倍率最大起升速度：40四倍率最低起升速度：≤2.5四、编制依据：——JGJ-160-2008《施工现场机械设备检查技术规程》——JGJ-189-2009《建筑起重机械安全评估技术规程》——JGJ/196-2010《建筑施工塔式起重机安装、使用、拆卸技术规程》—中联 QTZ80(TC6013A-6)(TC6013A-6)(...
