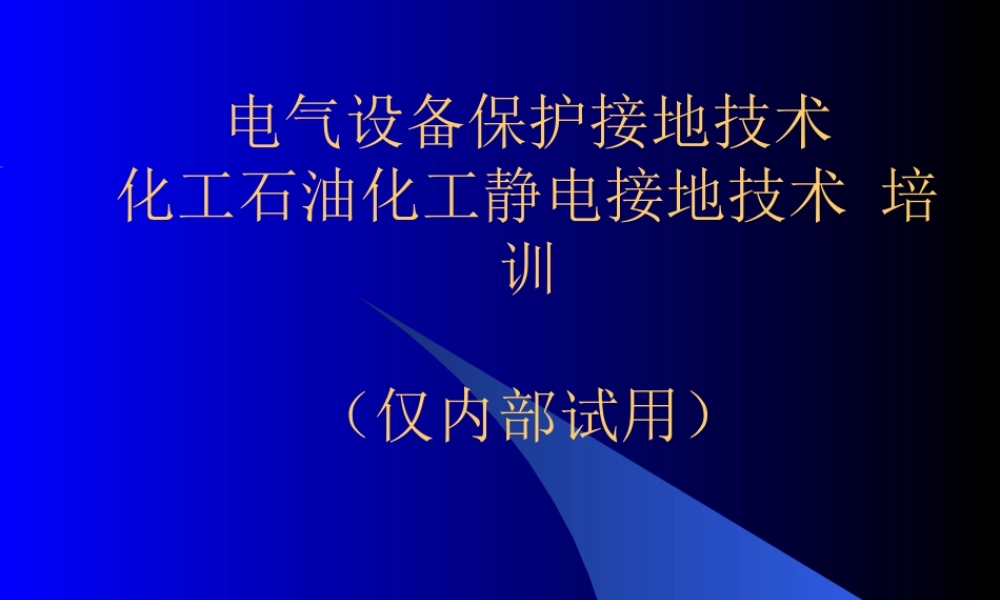

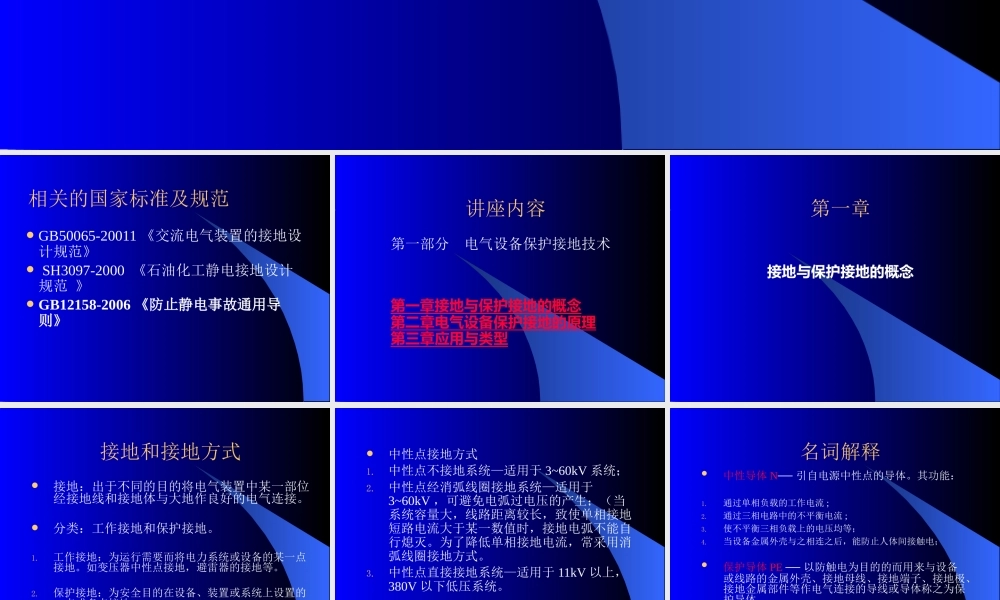

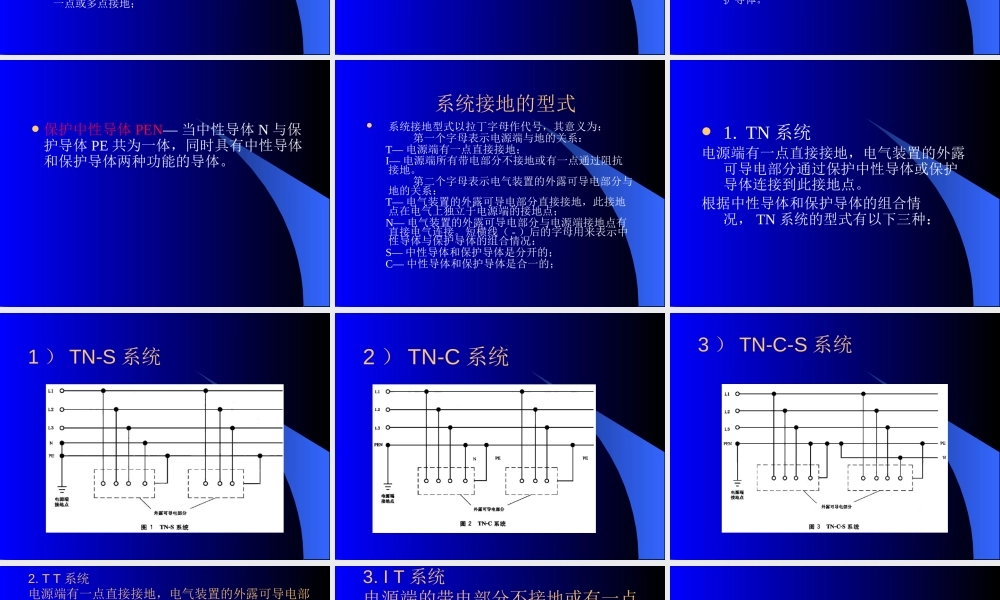

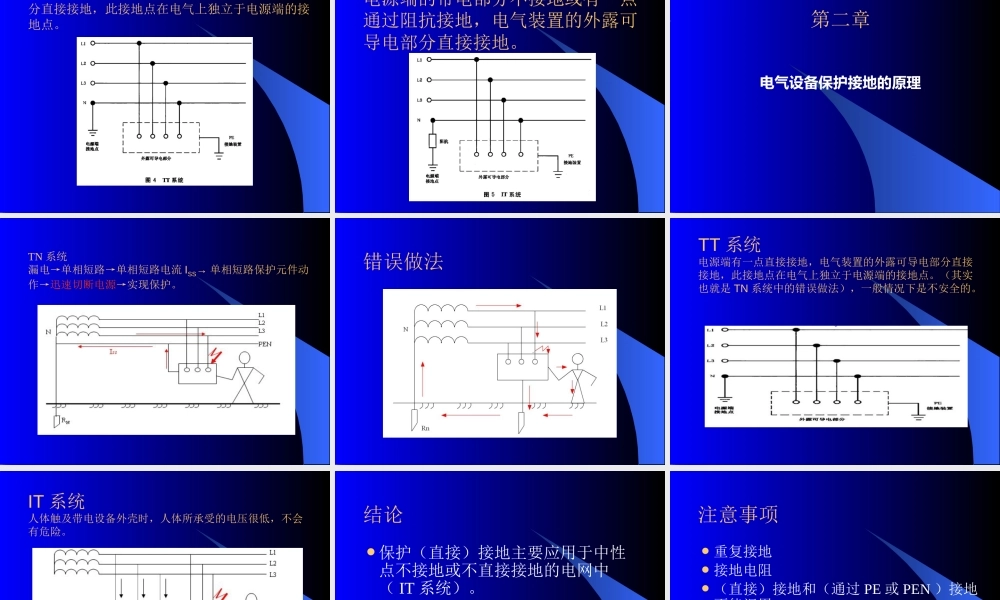

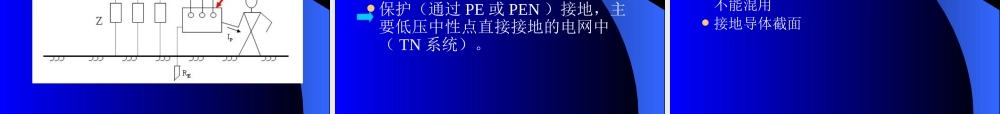

电气设备保护接地技术化工石油化工静电接地技术 培训（仅内部试用）相关的国家标准及规范 GB50065-20011 《交流电气装置的接地设计规范》 SH3097-2000 《石油化工静电接地设计规范 》 GB12158-2006 《防止静电事故通用导则》讲座内容第一部分 电气设备保护接地技术第一章接地与保护接地的概念第二章电气设备保护接地的原理第三章应用与类型第一章接地与保护接地的概念接地和接地方式接地：出于不同的目的将电气装置中某一部位经接地线和接地体与大地作良好的电气连接。分类：工作接地和保护接地。1.工作接地：为运行需要而将电力系统或设备的某一点接地。如变压器中性点接地，避雷器的接地等。2.保护接地：为安全目的在设备、装置或系统上设置的一点或多点接地；中性点接地方式1.中性点不接地系统—适用于 3~60kV 系统；2.中性点经消弧线圈接地系统—适用于3~60kV ，可避免电弧过电压的产生；（当系统容量大，线路距离较长，致使单相接地短路电流大于某一数值时，接地电弧不能自行熄灭。为了降低单相接地电流，常采用消弧线圈接地方式。3.中性点直接接地系统—适用于 11kV 以上，380V 以下低压系统。名词解释中性导体 N― 引自电源中性点的导体。其功能：1.通过单相负载的工作电流 ;2.通过三相电路中的不平衡电流 ;3.使不平衡三相负载上的电压均等；4.当设备金属外壳与之相连之后，能防止人体间接触电；保护导体 PE ― 以防触电为目的的而用来与设备或线路的金属外壳、接地母线、接地端子、接地极、接地金属部件等作电气连接的导线或导体称之为保护导体。 保护中性导体 PEN― 当中性导体 N 与保护导体 PE 共为一体，同时具有中性导体和保护导体两种功能的导体。系统接地的型式系统接地型式以拉丁字母作代号，其意义为： 第一个字母表示电源端与地的关系： T― 电源端有一点直接接地； I― 电源端所有带电部分不接地或有一点通过阻抗接地。 第二个字母表示电气装置的外露可导电部分与地的关系： T― 电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点； N― 电气装置的外露可导电部分与电源端接地点有直接电气连接。短横线（ - ）后的字母用来表示中性导体与保护导体的组合情况： S― 中性导体和保护导体是分开的； C― 中性导体和保护导体是合一的；  1. TN 系统电源端有一点直接接地，电气装置的外露可导电部分通过保护中性导体或保护导体连接到...
