储能电池PACK-簇集成技术培训课件VIP免费

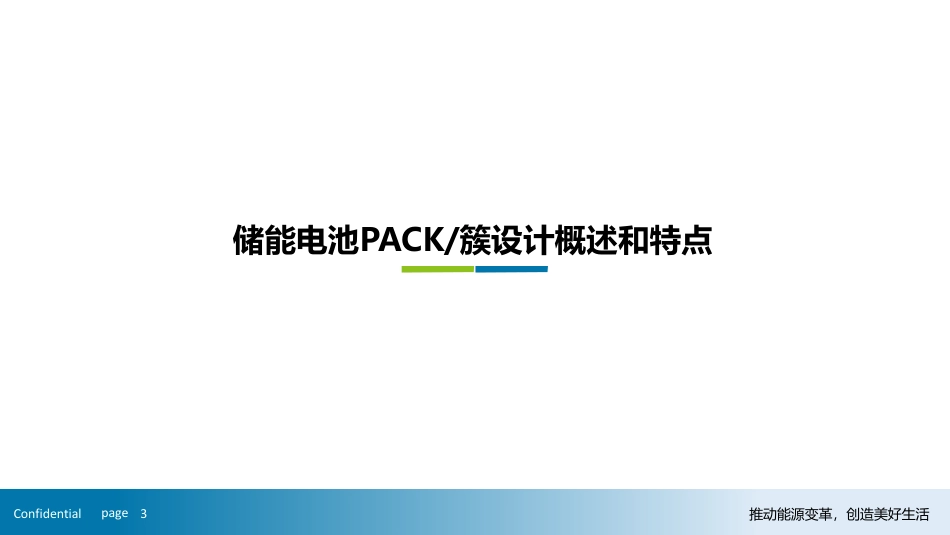

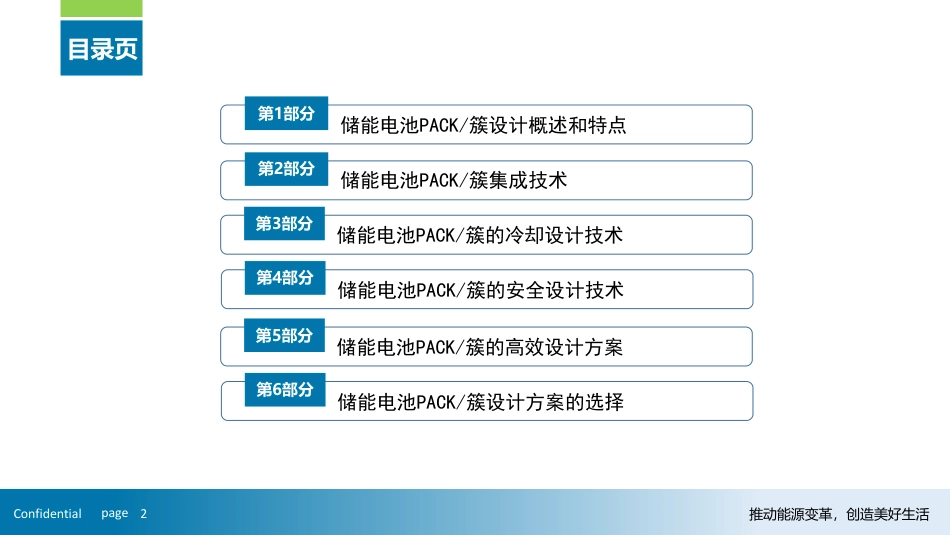

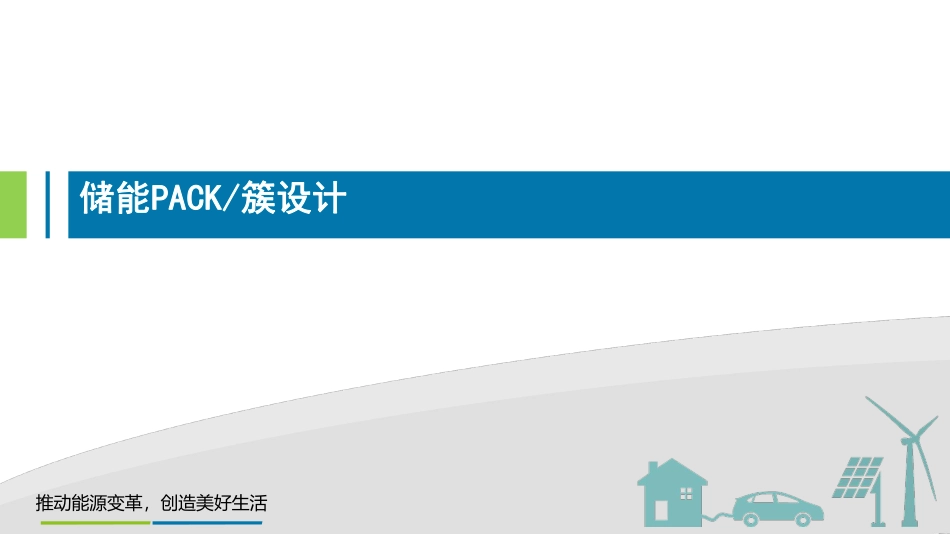

推动能源变革，创造美好生活储能PACK/簇设计 推动能源变革，创造美好生活pageConfidential2目录页第3部分第2部分储能电池PACK/簇集成技术储能电池PACK/簇的冷却设计技术第1部分储能电池PACK/簇设计概述和特点第4部分储能电池PACK/簇的安全设计技术第5部分储能电池PACK/簇的高效设计方案第6部分储能电池PACK/簇设计方案的选择推动能源变革，创造美好生活pageConfidential3储能电池PACK/簇设计概述和特点pageConfidential4使用环境场景的分析风里来雨里去、速度、直面环境VS相对静止、有外防护pageConfidential5电池PACK的特点结构强度——模态、振动、挤压、碰撞；防护等级——IP67/IP68；集成效率——越高越好；热管理——加热速率、冷却速率、保温效果等等；倍率性能——快充、加速性能（2C以上）；电压等级——800V循环寿命——按照车的续航，2000次基本上能到100万公里；架构——电芯、模组、PACK系统/电芯、PACK系统pack：pageConfidential6储能PACK的特点结构强度——主要考虑运输强度；防护等级——没有严格要求；集成效率——没有严格要求热管理——散热效果（温升、均温）；倍率性能——一般0.5C；少部分1C循环寿命——要求10年甚至15年；架构——电芯、（模组、PACK）、电柜、系统储能：pageConfidential7储能簇的特点结构强度——堆叠比较高；防护等级——IP67或者靠集装箱；热管理——热聚集；电压——多串或者多并多串后，电压750~1500V；pageConfidential8移动储能和家储便携式、尺寸小结构紧凑电池PACK大部分低压12V/24V/48V家储类两种：1、低压：48V；2、组串式，电压超过200VpageConfidential9工商业和大储标准风冷模块1P48S液冷储能pack1P52S液冷储能pack215kWh户储柜多柜或者大储推动能源变革，创造美好生活pageConfidential10储能电池PACK/簇集成技术pageConfidential11PACK设计的维度设计考虑纬度安全随机振动、绝缘防护、机械冲击、跌落、翻转、模拟碰撞、挤压、温度冲击、湿热循环、海水浸泡、盐雾、IP防护、高海拔 … …性能能量密度、机械可靠 … …寿命随机振动、表面处理附着力 … …成本材料的选择、工艺的选择、结构合理性、供应商的选择 … …环境产品的环境要求、禁用材料 … …机械•运输或者地震强度电气•电气绝缘•电气间隙•爬电距离•防触摸•等电位连接•可维护性防护•防水防尘•防盐雾腐蚀•放冷凝滥用•电池箱火烧•热失控蔓延控制•电池箱内外压力平衡和紧急排放能量密度 •重量比能量•体积...
