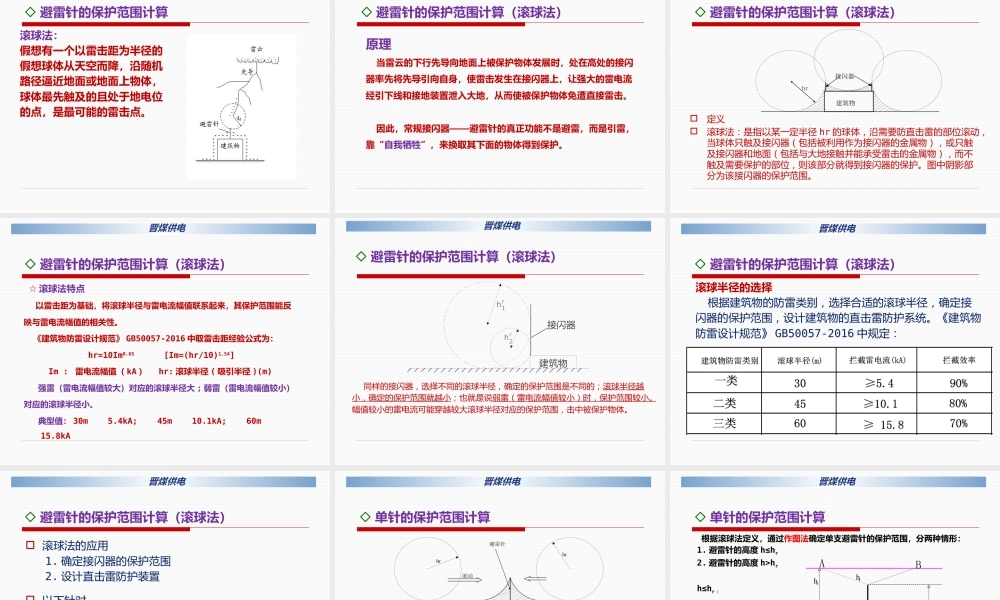

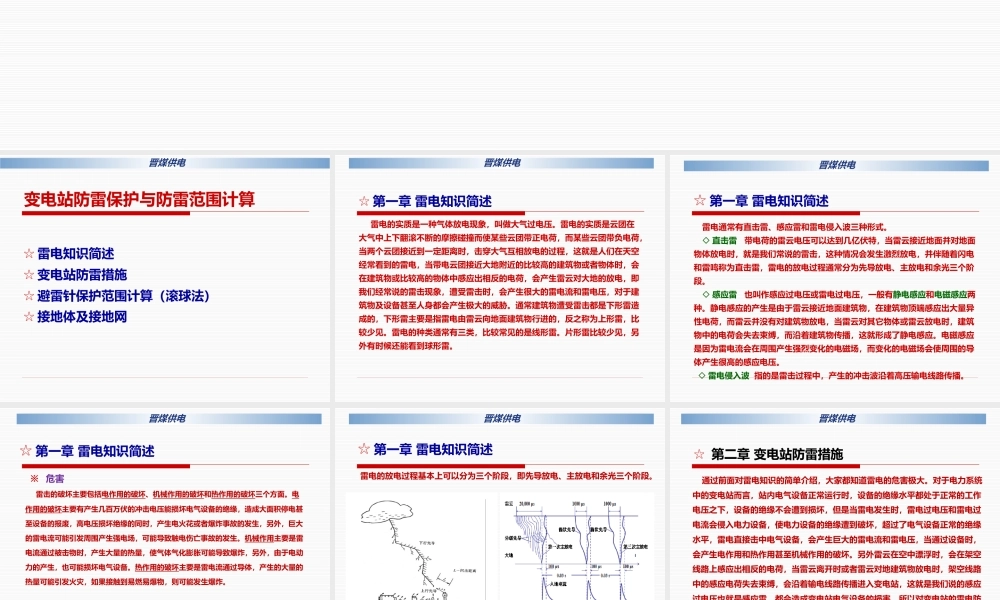

变电站防雷保护与防雷范围计算晋 煤 供 电 分 公 司变电站防雷保护与防雷范围计算☆ 雷电知识简述☆ 变电站防雷措施☆ 避雷针保护范围计算（滚球法）☆ 接地体及接地网 晋煤供电☆ 第一章 雷电知识简述 雷电的实质是一种气体放电现象，叫做大气过电压。雷电的实质是云团在大气中上下翻滚不断的摩擦碰撞而使某些云团带正电荷，而某些云团带负电荷，当两个云团接近到一定距离时，击穿大气互相放电的过程，这就是人们在天空经常看到的雷电，当带电云团接近大地附近的比较高的建筑物或者物体时，会在建筑物或比较高的物体中感应出相反的电荷，会产生雷云对大地的放电，即我们经常说的雷击现象，遭受雷击时，会产生很大的雷电流和雷电压，对于建筑物及设备甚至人身都会产生极大的威胁。通常建筑物遭受雷击都是下形雷造成的，下形雷主要是指雷电由雷云向地面建筑物行进的，反之称为上形雷，比较少见。雷电的种类通常有三类，比较常见的是线形雷。片形雷比较少见，另外有时候还能看到球形雷。 晋煤供电☆ 第一章 雷电知识简述 雷电通常有直击雷、感应雷和雷电侵入波三种形式。 ◇ 直击雷 带电荷的雷云电压可以达到几亿伏特，当雷云接近地面并对地面物体放电时，就是我们常说的雷击，这种情况会发生激烈放电，并伴随着闪电和雷鸣称为直击雷，雷电的放电过程通常分为先导放电、主放电和余光三个阶段。 ◇ 感应雷 也叫作感应过电压或雷电过电压，一般有静电感应和电磁感应两种。静电感应的产生是由于雷云接近地面建筑物，在建筑物顶端感应出大量异性电荷，而雷云并没有对建筑物放电，当雷云对其它物体或雷云放电时，建筑物中的电荷会失去束缚，而沿着建筑物传播，这就形成了静电感应。电磁感应是因为雷电流会在周围产生强烈变化的电磁场，而变化的电磁场会使周围的导体产生很高的感应电压。 ◇ 雷电侵入波 指的是雷击过程中，产生的冲击波沿着高压输电线路传播。 晋煤供电☆ 第一章 雷电知识简述 ※ 危害 雷击的破坏主要包括电作用的破坏、机械作用的破坏和热作用的破坏三个方面。电作用的破坏主要有产生几百万伏的冲击电压能损坏电气设备的绝缘，造成大面积停电甚至设备的报废，高电压损坏绝缘的同时，产生电火花或者爆炸事故的发生，另外，巨大的雷电流可能引发周围产生强电场，可能导致触电伤亡事故的发生。机械作用主要是雷电流通过被击物时，产生大量的热量，使气体气化膨胀可能导致爆炸，另外，由于电动力的产生，也...
