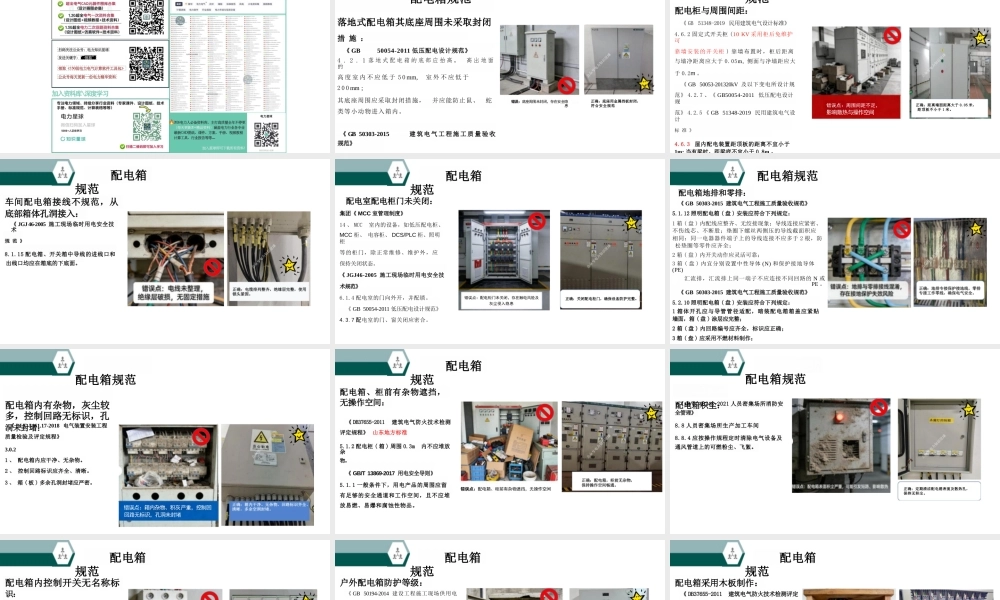

2026 版隐患排查标准手册—— 电气安全配电箱规范落地式配电箱其底座周围未采取封闭 措 施 ：《 GB 50054-2011 低压配电设计规范》4 . 2 . 1 落地式配电箱的底部应抬高， 高出地面的高 度 室 内 不 应 低 于 5 0 mm, 室 外 不 应 低 于2 0 0 mm ;其底座周围应采取封闭措施， 并应能防止鼠、 蛇类等小动物进入箱内。《 GB 50303-2015 建 筑 电 气 工 程 施 工 质 量 验 收规范》正确：底座用金属挡板封闭， 符合安全规范错误：底座周围未封闭，存在安全隐患配电柜与周围间距：《 GB 51348-2019 民用建筑电气设计标准》4.6.2 固定式开关柜 (10 KV 采用柜后免维护可靠墙安装的开关柜 ) 靠墙布置时，柜后距离与墙净距离应大于 0.05m, 侧面与净墙距应大于 0.2m 。《 GB 50053-201320kV 及以下变电所设计规范》 4.2.7 、《 GB50054-2011 低压配电设计规范》 4.2.5 《 GB 51348-2019 民用建筑电气设计标 准 》4.6.3 屋内配电装置距顶板的距离不宜小于1m; 当有梁时，距梁底不宜小于 0 8m 。错误点：周围间距不足，影响散热与操作空间配电箱规范正确：距离墙面距离大于 0.05 米， 距顶板不小于 1 米。车间配电箱接线不规范，从底部箱体孔洞接入：《 JGJ 46-2005 施工现场临时用电安全技术规 范 》8.1.15 配电箱、开关箱中导线的进线口和出线口均应在箱底的下底面。配电箱规范配电室配电柜门未关闭：集团《 MCC 室管理制度》14 、 MCC 室内的设备，如低压配电柜、MCC 柜、 电容柜、 DCS/PLC 柜、照明柜等的柜门，除正常维修、维护外，应保持关闭状态。《 JGJ46-2005 施工现场临时用电安全技术规范》6.1.4 配电室的门向外开，并配锁。《 GB 50054-2011 低压配电设计规范》4.3.7 配电室的门、窗关闭应密合。配电箱规范错误点：配电柜门未关闭，存在触电风险及灰尘侵入隐患正确：关闭配电柜门，确保设备防护完整。配电箱地排和零排：《 GB 50303-2015 建筑电气工程施工质量验收规范》5.1.12 照明配电箱 ( 盘 ) 安装应符合下列规定：1 箱 ( 盘 ) 内配线应整齐、无绞接现象；导线连接应紧密、不伤线芯、不断股；垫圈下螺丝两侧压的导线截面积应 相同：同一电器器件端子上的导线连接不应多于 2 根，防 松垫圈等零件应齐全；2 箱 ( 盘 ) 内开关动作应灵活可靠；3 箱 ( 盘 ) 内宜分别设置中性导体 (N) 和保护接地导体(...
