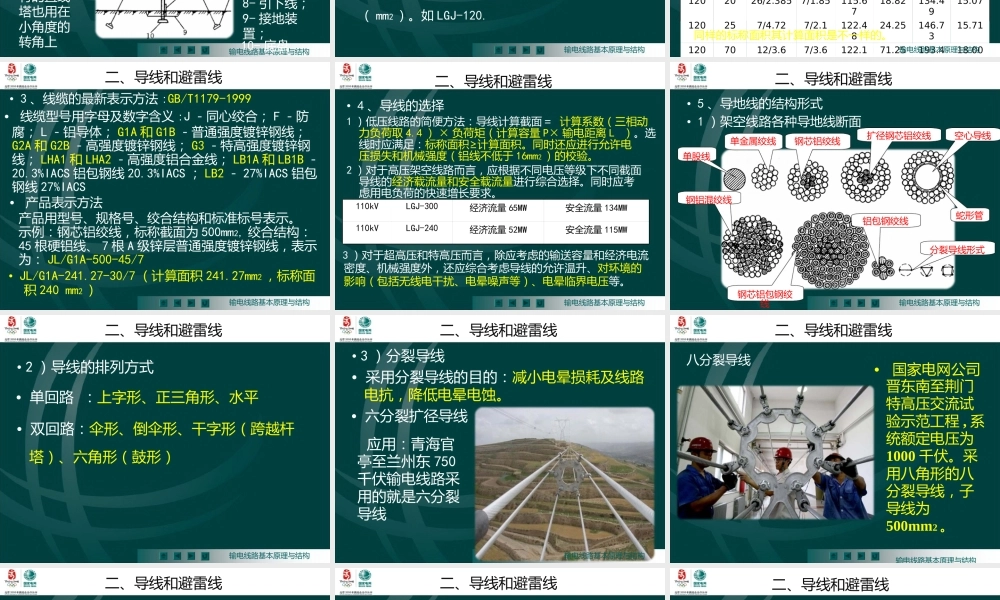

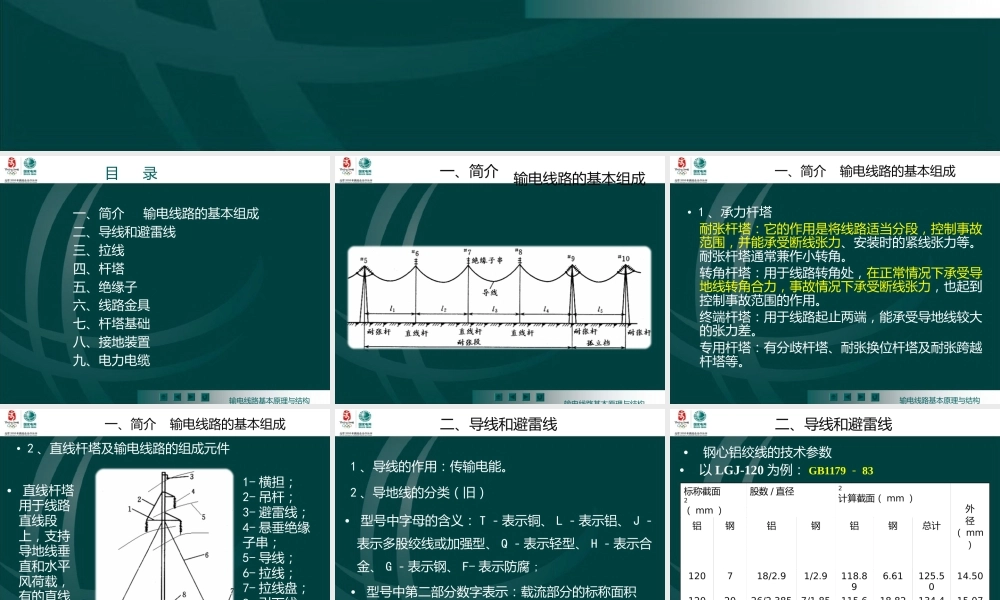

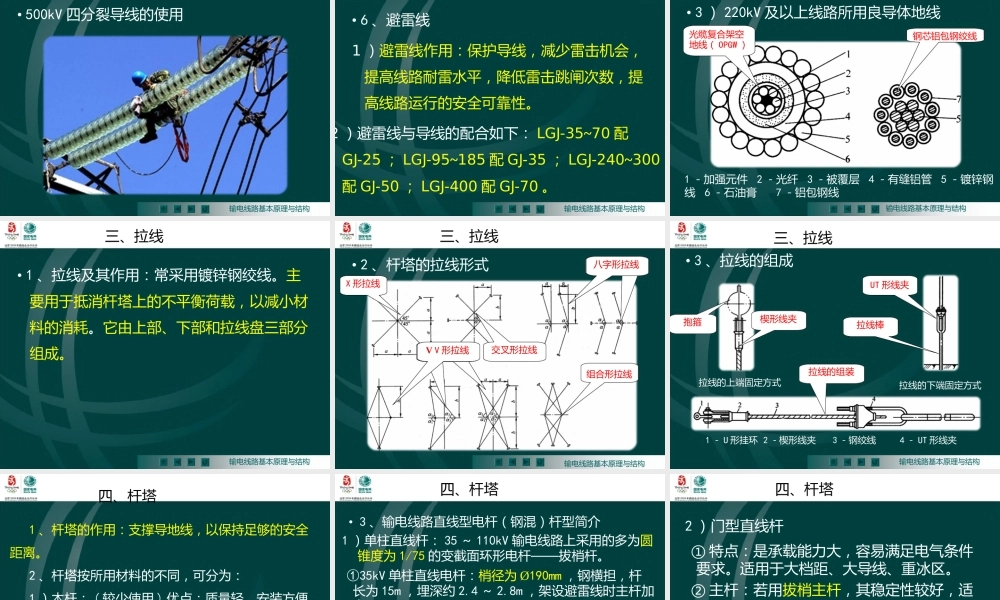

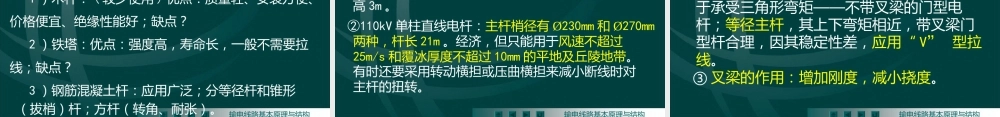

电力专业基础知识输电线路基本原理与结构目录一、简介 输电线路的基本组成二、导线和避雷线三、拉线四、杆塔五、绝缘子六、线路金具七、杆塔基础八、接地装置九、电力电缆输电线路基本原理与结构一、简介输电线路的基本组成输电线路基本原理与结构一、简介输电线路的基本组成• 1 、承力杆塔耐张杆塔：它的作用是将线路适当分段，控制事故范围，并能承受断线张力、安装时的紧线张力等。耐张杆塔通常兼作小转角。转角杆塔：用于线路转角处，在正常情况下承受导地线转角合力，事故情况下承受断线张力，也起到控制事故范围的作用。终端杆塔：用于线路起止两端，能承受导地线较大的张力差。专用杆塔：有分歧杆塔、耐张换位杆塔及耐张跨越杆塔等。输电线路基本原理与结构一、简介输电线路的基本组成• 2 、直线杆塔及输电线路的组成元件• 直线杆塔用于线路直线段上，支持导地线垂直和水平风荷载，有的直线塔也用在小角度的转角上1- 横担；2- 吊杆；3- 避雷线；4- 悬垂绝缘子串；5- 导线；6- 拉线；7- 拉线盘；8- 引下线；9- 接地装置；输电线路基本原理与结构10- 底盘输电线路基本原理与结构1 、导线的作用：传输电能。2 、导地线的分类（旧）• 型号中字母的含义： T －表示铜、 L －表示铝、 J －表示多股绞线或加强型、 Q －表示轻型、 H －表示合金、 G －表示钢、 F- 表示防腐 ;• 型号中第二部分数字表示：载流部分的标称面积（ mm2 ）。如 LGJ-120.二、导线和避雷线标称截面2（ mm ）股数 / 直径2计算截面（ mm ）外径（ mm）铝钢铝钢铝钢总计120718/2.91/2.9118.896.61125.5014.501202026/2.3857/1.85115.6718.82134.4915.07120257/4.727/2.1122.4824.25146.7315.711207012/3.67/3.6122.171.25193.418.00输电线路基本原理与结构二、导线和避雷线• 钢心铝绞线的技术参数• 以 LGJ-120 为例： GB1179 － 83同样的标称面积其计算面积是不一样的。• 3 、线缆的最新表示方法 :GB/T1179-1999• 线缆型号用字母及数字含义 :J －同心绞合； F －防腐； L －铝导体； G1A 和 G1B －普通强度镀锌钢线；G2A 和 G2B －高强度镀锌钢线； G3 －特高强度镀锌钢线； LHA1 和 LHA2 －高强度铝合金线； LB1A 和 LB1B －20.3%IACS 铝包钢线 20.3%IACS ； LB2 － 27%IACS 铝包钢线 27%IACS• 产品表示方法产品用型号、规格号、绞合结构和标准标号表示。示例：钢芯铝绞...
