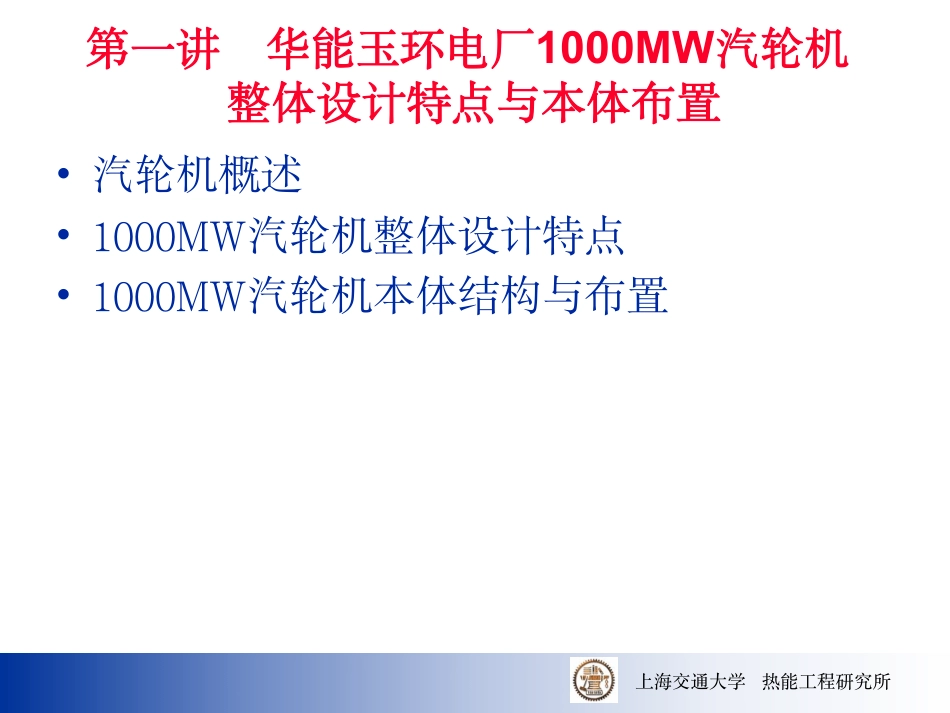

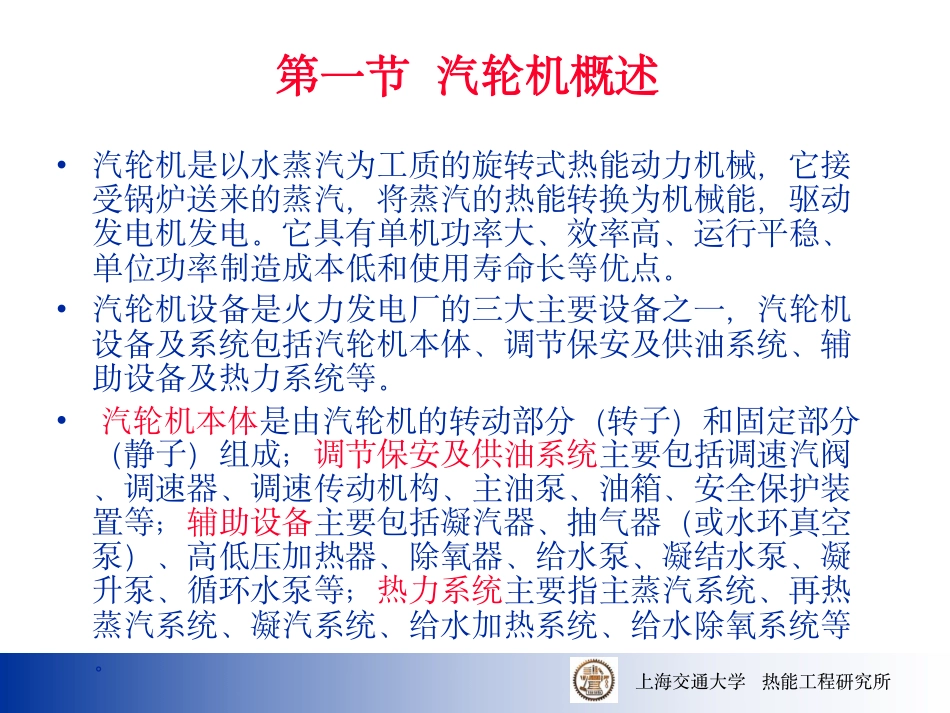

上海交通大学热能工程研究所华能玉环电厂1000MW汽轮机设备及系统培训讲义上海交通大学热能工程研究所第一讲 华能玉环电厂1000MW汽轮机 整体设计特点与本体布置 • 汽轮机概述• 1000MW汽轮机整体设计特点• 1000MW汽轮机本体结构与布置上海交通大学热能工程研究所第一节 汽轮机概述• 汽轮机是以水蒸汽为工质的旋转式热能动力机械，它接受锅炉送来的蒸汽，将蒸汽的热能转换为机械能，驱动发电机发电。它具有单机功率大、效率高、运行平稳、单位功率制造成本低和使用寿命长等优点。• 汽轮机设备是火力发电厂的三大主要设备之一，汽轮机设备及系统包括汽轮机本体、调节保安及供油系统、辅助设备及热力系统等。• 汽轮机本体是由汽轮机的转动部分（转子）和固定部分（静子）组成；调节保安及供油系统主要包括调速汽阀、调速器、调速传动机构、主油泵、油箱、安全保护装置等；辅助设备主要包括凝汽器、抽气器（或水环真空泵）、高低压加热器、除氧器、给水泵、凝结水泵、凝升泵、循环水泵等；热力系统主要指主蒸汽系统、再热蒸汽系统、凝汽系统、给水加热系统、给水除氧系统等。上海交通大学热能工程研究所汽轮机的分类 •按工作原理分类 （1）冲动式汽轮机：主要由冲动级组成，在级中蒸汽基本上在喷嘴栅（或静叶栅）中膨胀，在动叶栅中只有少量膨胀。 （2）反动式汽轮机：主要是由反动级组成，蒸汽在汽轮机的静叶栅和动叶栅中都有相当程度的膨胀。 •按热力特征分类 凝汽式汽轮机 、背压式汽轮机 、抽汽背压式汽轮机 、中间再热式汽轮机 •按主蒸汽参数分类 （1）低压汽轮机：主蒸汽压力小于1.5MPa。 （2）中压汽轮机：主蒸汽压力为24MPa。 (3) 高压汽轮机：主蒸汽压力为610MPa。 （4）超高压汽轮机：主蒸汽压力为1214MPa。 （5）亚临界压力汽轮机：主蒸汽压力为1618MPa。 （6）超临界压力汽轮机：主蒸汽压力为22.15MPa。 （7）超超临界压力汽轮机：主蒸汽压力大于32MPa。 上海交通大学热能工程研究所超／超超临界汽轮机•超临界汽轮机(supercritical steam turbine)有明确的物理意义。由水蒸汽性质图表知道，水的临界点参数为临界压力pc=22.129MPa，临界温度tc=374.15oC，临界焓hc=2095.2kJ/kg，临界熵sc=4.4237kJ/(kg·K)，临界比容vc=0.003147m3/ kg。当水的压力p
