铁塔正方形基础分坑测量培训VIP免费

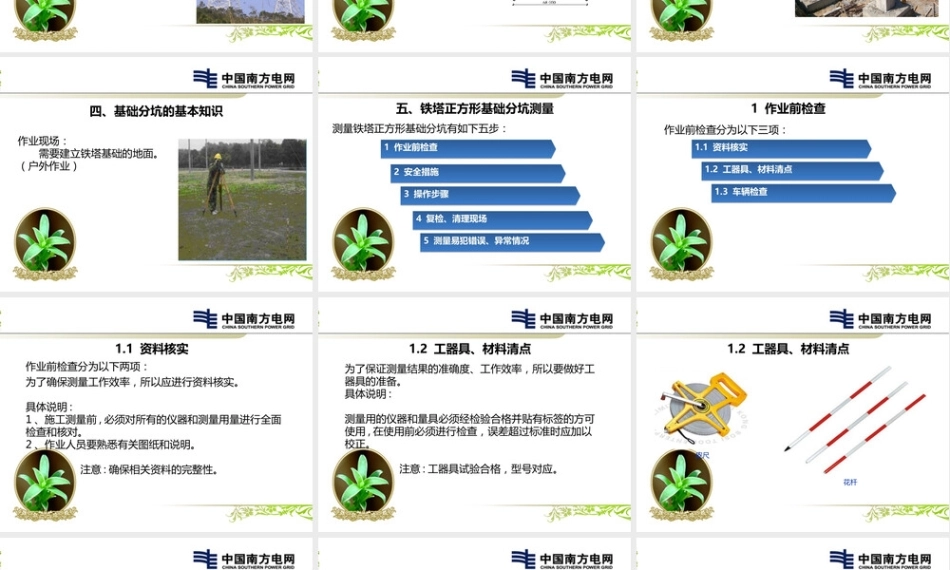

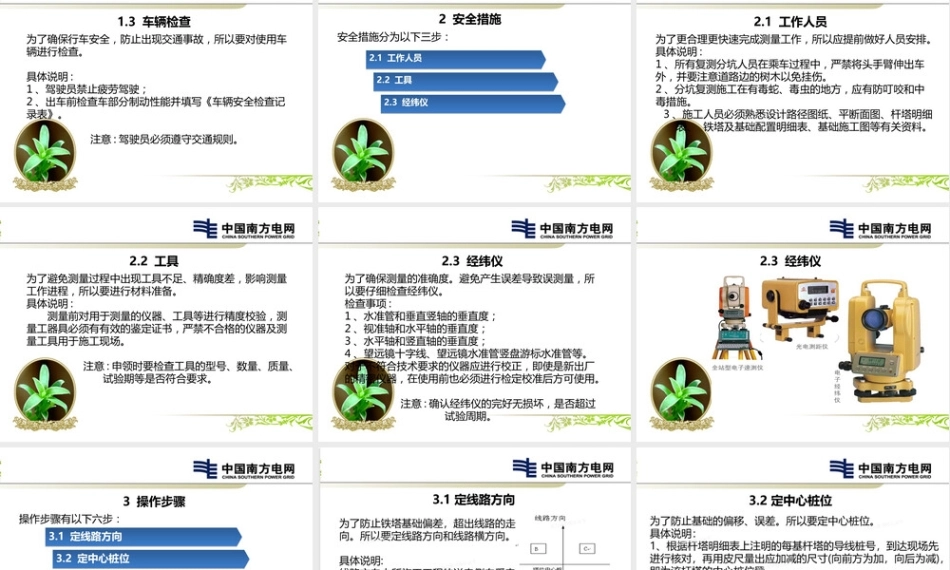

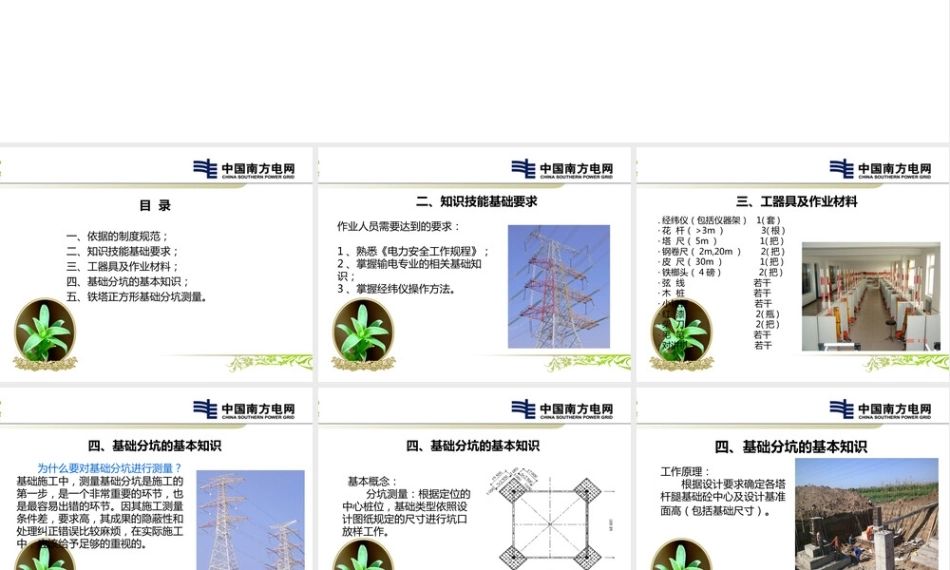

铁塔正方形基础分坑测量目 录 一、依据的制度规范； 二、知识技能基础要求； 三、工器具及作业材料； 四、基础分坑的基本知识； 五、铁塔正方形基础分坑测量。 二、知识技能基础要求作业人员需要达到的要求：1 、熟悉《电力安全工作规程》；2 、掌握输电专业的相关基础知识；3 、掌握经纬仪操作方法。 三、工器具及作业材料. 经纬仪（包括仪器架） 1( 套 )· 花 杆（ >3m ） 3( 根 )· 塔 尺（ 5m ） 1( 把 )· 钢卷尺（ 2m,20m ） 2( 把 )· 皮 尺（ 30m ） 1( 把 )· 铁榔头（ 4 磅） 2( 把 )· 弦 线 若干· 木 桩 若干· 小铁钉 若干· 红 漆 2( 瓶 )· 柴 刀 2( 把 )· 毛 笔 若干· 对讲机 若干四、基础分坑的基本知识 为什么要对基础分坑进行测量？基础施工中，测量基础分坑是施工的第一步，是一个非常重要的环节，也是最容易出错的环节。因其施工测量条件差，要求高，其成果的隐蔽性和处理纠正错误比较麻烦，在实际施工中，应该给予足够的重视的。四、基础分坑的基本知识 基本概念： 分坑测量：根据定位的中心桩位，基础类型依照设计图纸规定的尺寸进行坑口放样工作。四、基础分坑的基本知识工作原理： 根据设计要求确定各塔杆腿基础砼中心及设计基准面高（包括基础尺寸）。四、基础分坑的基本知识作业现场： 需要建立铁塔基础的地面。（户外作业）五、铁塔正方形基础分坑测量测量铁塔正方形基础分坑有如下五步： 1 作业前检查1 作业前检查2 安全措施2 安全措施3 操作步骤3 操作步骤4 复检、清理现场4 复检、清理现场5 测量易犯错误、异常情况5 测量易犯错误、异常情况1 作业前检查作业前检查分为以下三项： 1.3 车辆检查1.3 车辆检查1.1 资料核实1.1 资料核实1.2 工器具、材料清点1.2 工器具、材料清点1.1 资料核实作业前检查分为以下两项： 为了确保测量工作效率，所以应进行资料核实。具体说明 :1 、施工测量前 , 必须对所有的仪器和测量用量进行全面检查和核对。2 、作业人员要熟悉有关图纸和说明。 注意 : 确保相关资料的完整性。1.2 工器具、材料清点为了保证测量结果的准确度、工作效率，所以要做好工器具的准备。具体说明 :测量用的仪器和量具必须经检验合格并贴有标签的方可使用 , 在使用前必须进行检查，误差超过标准时应加以校正。 注意 : 工器具试验合格，型号对应。1.2 工器具、材料清点皮尺 花杆1.3 车辆检查为了确保行车安全，防止出现交通事故，所以要对使用车辆进行检查。具体说明 :1 、驾驶员禁止疲劳驾驶；2 、出车前检查车部分制动性能并填写《车辆安全检查记录表》。 注意 : 驾驶员必须遵守交通规则。2 安全措施安全措施分为以下三步： 2.1 工作人员2.1 工作人员2.2 工具2.2 工具2.3 经纬仪2.3 经纬仪2.1 工作人员为了更合理更快速完成测量工作，所以应提前做好人员安排。具体说明 :1 、所有复测分坑人员在乘车过程中，严禁将头手臂伸出车外，并要注意道路边的树木以免挂伤。2 、分坑复测施工在有毒蛇、毒虫的地方，应有防叮咬和中毒措施。3 、施工人员必须熟悉设计路径图纸、平断面图、杆塔明细表、 铁塔及基础配置明细表、基础施工图等有关资料。 2.2 工具为了避免测量过程中出现工具不足、精确度差，影响测量工作进程，所以要进行材料准备。具体说明 : 测量前对用于测量的仪器、工具等进行精度校验，测量工器具必须有有效的鉴定证书，严禁不合格的仪器及测量工具用于施工现场。 注意 : 申领时要检查工具的型号、数量、质量、 试验期等是否符合要求。2.3 经纬仪为了确保测量的准确度。避免产生误差导致误测量，所以要仔细检查经纬仪。检查事项 :1 、水准管和垂直竖轴的垂直度；2 、视准轴和水平轴的垂直度；3 、水平轴和竖直轴的垂直度；4 、望远镜十字线、望远镜水准管竖盘游标水准管等。对于不符合技术要求的仪器应进行校正，即使是新出厂的精密仪器，在使用前也必须进行检定校准后方可使用。 注意 : 确认经纬仪的完好无损坏，是否超过试验周期。2.3 经纬仪3 操作步骤操作步骤有以下六步： 3.4 经纬仪对中、整平3.4 经纬仪对中、整平3.5 测量第一、三只基坑3.5 测量第一、三只基坑3.6 测量第二、四只基坑3.6 测量第二、四只基坑3.3 计算距离3.3 计算距离3.1 定线路方向3.1 定线路方向3.2 定中心桩位3.2 定中心桩位3.4 经纬仪对中、整平3.5 测量第一、三只基坑目的：先确定两个基坑，在此基础上测量出另外两个基坑。最后确定基础分坑位置。具体说明 :1 、将仪器置于中心桩 O 点，钉出顺线方向的前后副桩。2 、镜筒旋转 90° ，钉垂直线路的两边副桩。3 、镜筒回转到 45° 钉副桩 C ，在 OC 上取 ON ＝0.707×(χ-a) ， OM=0.707×(χ+a) ，得 M 、 N 两点。 χ 为坑心间距离， a 为基坑边长。4 、取 2a 线长，将两端分别置于 M 、 N 两点，拉紧中心点即得 P 点，反方向即得 Q 点。5 、取石灰粉沿 NPMQ 各点在地面上画白线，即得第一只基坑。6 、镜筒反转 180° ，即可用同样方法得第三只基坑。3.6 测量第二、四只基坑目的：完成基础分坑测量工作。具体说明 :1 、镜筒右转 90° ，同样操作方法可在地面上画出第二只基坑；2 、镜筒反转 180° 即可画出第四只基坑。注意 :1 、中心桩位必须保持不变；2 、量中心桩到基坑距离是，皮尺的零指标线对准中心桩的 O点上；3 、经纬仪对中、整平、对准线路方向后，要记录水平度数。4 复检、清理现场复检、清理现场分为以下二步： 4.1 复检4.1 复检4.2 清理现场4.2 清理现场4.1 复检为了确保基础分坑的准确性，所以应对测量结果进行复检。具体说明 :根据相关资料核实测量塔基尺寸、数据是否完全正确无误。注意 :1 、线路复测中的仪器都必须经过检验和校正；2 、在复测工作中，应观察杆塔位桩是否稳固，有无松动现象； 3 、要对复测无误后的杆塔位进行注记文字的标注； 4 、废置无用的桩应拔掉。 5 、应做好桩位的保护工作。4.2 清理现场为了确保所有工器具在带回时无遗漏。所以应仔细清理现场。具体说明 :清点现场所有工器具是否缺漏、齐全。注意 : 检查工器具是否有损坏。5 测量易犯错误、异常情况测量易犯错误、异常情况分为以下二步： 5.1 易犯错误5.1 易犯错误5.2 异常情况5.2 异常情况5.1 易犯错误1 、易犯错误情形为：经纬仪对中不精确正确的做法是： 测量过程中严禁搬动、移动经纬仪，因工作需要移动时，要重新对中。不对中 对中5.1 易犯错误3 、易犯错误情形为：读度数不正确正确的做法是：（ 1 ）要熟悉各种经纬仪读度数方法；（ 2 ）读度数时采光镜要对瞄光源；（ 3 ）要熟悉度、分、秒单位换算。读度数不正确5.1 易犯错误2 、易犯错误情形为：经纬仪不水平正确的做法是：（ 1 ）整平方法要正确；（ 2 ）经纬仪必须二面整平。 整平方法示意图5.2 异常情况1 、当出现发生桩位偏移或丢失等情况时处理方法是：测量前，应对杆塔中心桩的位置进行复核。测量方法可采用正、倒镜法或测量其水平角。如遇到有暂时无法清除的障碍物，可采用矩形法或等腰三角形法，绕过障碍物进行复测
