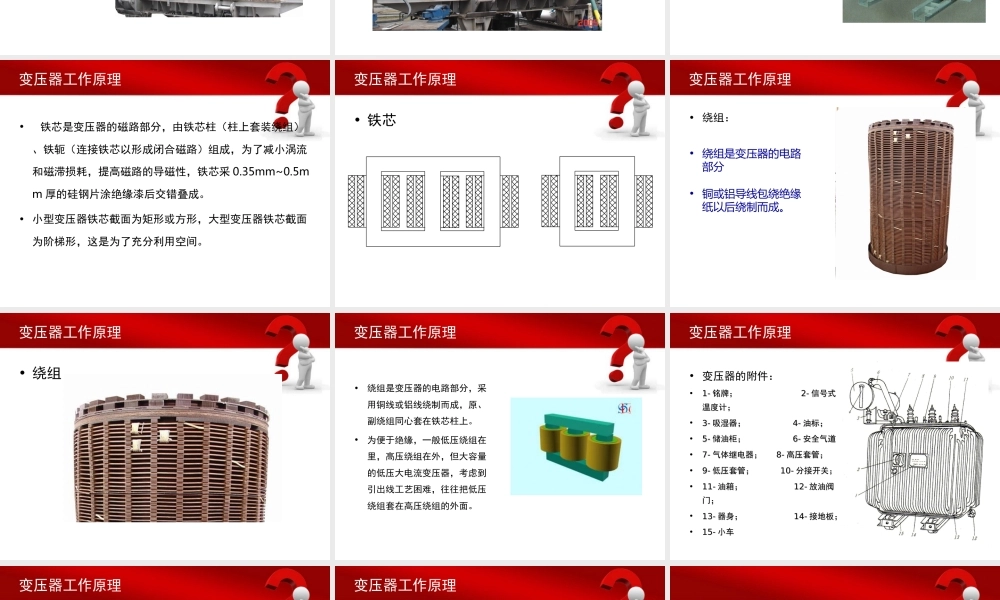

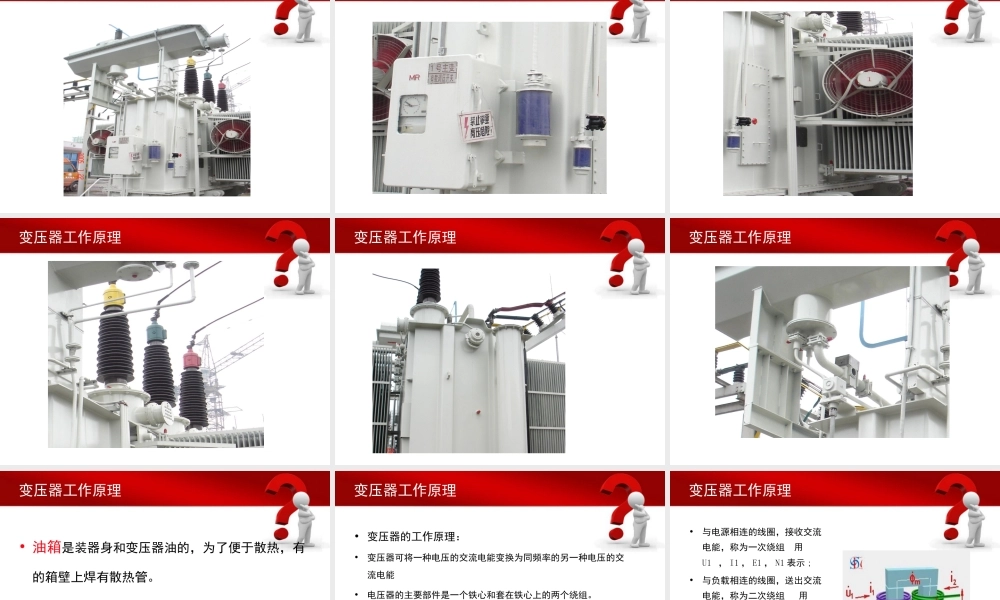

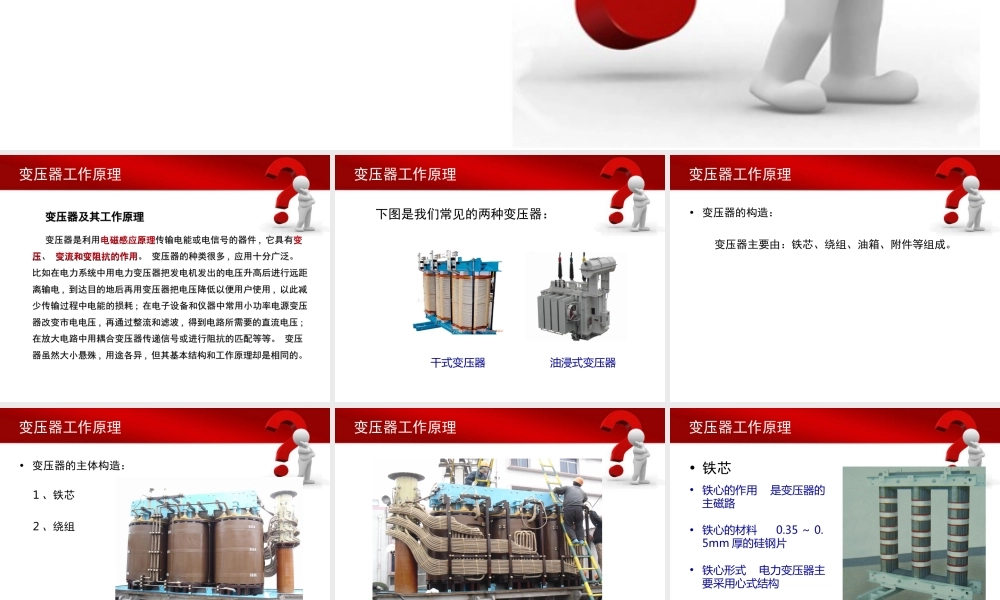

变压器工作原理变压器工作原理 变压器及其工作原理变压器及其工作原理 变压器是利用变压器是利用电磁感应原理电磁感应原理传输电能或电信号的器件传输电能或电信号的器件 , , 它具有它具有变变压压、 、 变流和变阻抗的作用变流和变阻抗的作用。 变压器的种类很多。 变压器的种类很多 , , 应用十分广泛。 应用十分广泛。 比如在电力系统中用电力变压器把发电机发出的电压升高后进行远距比如在电力系统中用电力变压器把发电机发出的电压升高后进行远距离输电离输电 , , 到达目的地后再用变压器把电压降低以便用户使用到达目的地后再用变压器把电压降低以便用户使用 , , 以此减以此减少传输过程中电能的损耗少传输过程中电能的损耗 ; ; 在电子设备和仪器中常用小功率电源变压在电子设备和仪器中常用小功率电源变压器改变市电电压器改变市电电压 , , 再通过整流和滤波再通过整流和滤波 , , 得到电路所需要的直流电压得到电路所需要的直流电压 ; ; 在放大电路中用耦合变压器传递信号或进行阻抗的匹配等等。 变压在放大电路中用耦合变压器传递信号或进行阻抗的匹配等等。 变压器虽然大小悬殊器虽然大小悬殊 , , 用途各异用途各异 , , 但其基本结构和工作原理却是相同的。 但其基本结构和工作原理却是相同的。 下图是我们常见的两种变压器：变压器工作原理干式变压器油浸式变压器变压器工作原理• 变压器的构造： 变压器主要由：铁芯、绕组、油箱、附件等组成。• 变压器的主体构造： 1 、铁芯 2 、绕组变压器工作原理变压器工作原理• 铁芯• 铁心的作用 是变压器的主磁路• 铁心的材料 0.35 ～ 0.5mm 厚的硅钢片 • 铁心形式 电力变压器主要采用心式结构变压器工作原理变压器工作原理• 铁芯是变压器的磁路部分，由铁芯柱（柱上套装绕组）、铁轭（连接铁芯以形成闭合磁路）组成，为了减小涡流和磁滞损耗，提高磁路的导磁性，铁芯采 0.35mm~0.5mm 厚的硅钢片涂绝缘漆后交错叠成。• 小型变压器铁芯截面为矩形或方形，大型变压器铁芯截面为阶梯形，这是为了充分利用空间。• 铁芯变压器工作原理变压器工作原理• 绕组：• 绕组是变压器的电路部分• 铜或铝导线包绕绝缘纸以后绕制而成。• 绕组变压器工作原理•绕组是变压器的电路部分，采用铜线或铝线绕制而成，原、副绕组同心套在铁芯柱上。•为便于绝缘，一般低压绕组在里，高压绕组在外，但大容量的低压大电流变压器...
