某电力公司接地设计（低压接地和高压独立接地）VIP免费

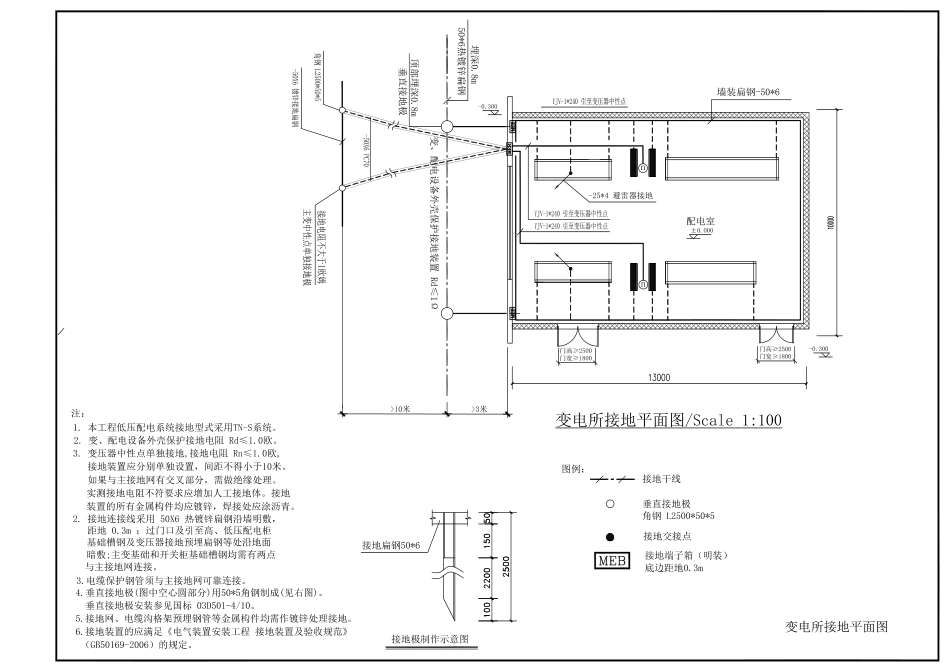

变电所接地平面图变电所接地平面图/Scale 1:100接地极制作示意图接地扁钢50*6接地交接点垂直接地极接地干线图例：角钢 L2500*50*5暗敷;主变基础和开关柜基础槽钢均需有两点2. 接地连接线采用 50X6 热镀锌扁钢沿墙明敷， 距地 0.3m ；过门口及引至高、低压配电柜 3. 变压器中性点单独接地,接地电阻 Rn≤1.0欧, 基础槽钢及变压器接地预埋扁钢等处沿地面实测接地电阻不符要求应增加人工接地体。接地（GB50169-2006）的规定。5.接地网、电缆沟格架预埋钢管等金属构件均需作镀锌处理接地。6.接地装置的应满足《电气装置安装工程 接地装置及验收规范》 4.垂直接地极(图中空心圆部分)用50*5角钢制成(见右图)。 3.电缆保护钢管须与主接地网可靠连接。2. 变、配电设备外壳保护接地电阻 Rd≤1.0欧。 垂直接地极安装参见国标 03D501-4/10。装置的所有金属构件均应镀锌，焊接处应涂沥青。与主接地网连接。1. 本工程低压配电系统接地型式采用TN-S系统。 接地装置应分别单独设置，间距不得小于10米。 如果与主接地网有交叉部分，需做绝缘处理。 注：接地端子箱（明装）底边距地0.3m变、配电设备外壳保护接地装置 Rd≤1Ω埋深0.8m50*6热镀锌扁钢顶部埋深0.8m垂直接地极主变中性点单独接地极-50X6 PC70 接地电阻不大于1欧姆角钢 L2500*50*5-50X6 镀锌接地扁钢>10米>3米门宽≥1800门高≥2500门宽≥1800门高≥2500-0.300-0.300配电室±0.000-25*4 避雷器接地nnYJV-1*240 引至变压器中性点YJV-1*240 引至变压器中性点YJV-1*240 引至变压器中性点墙装扁钢-50*6
