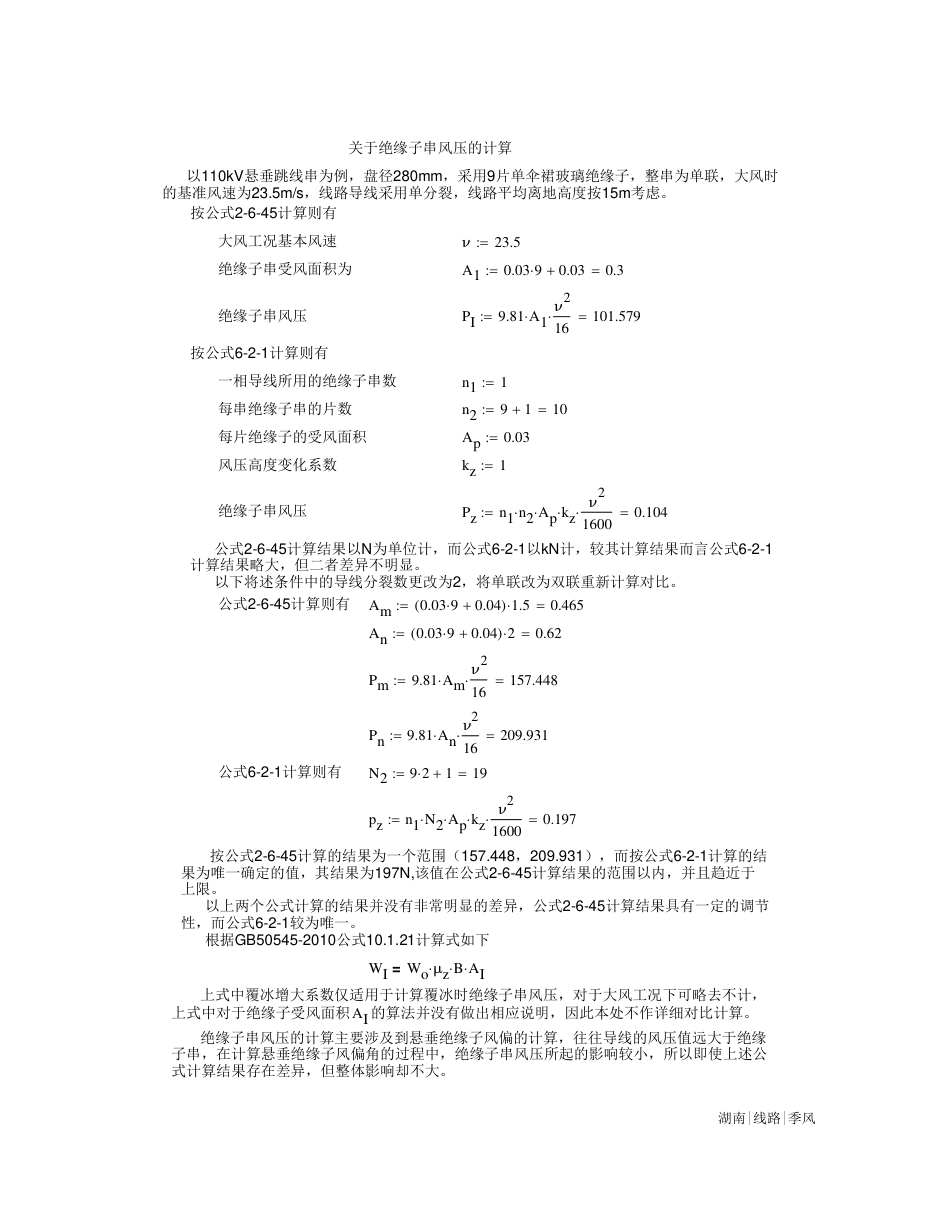

关于绝缘子串风压的计算 以110kV悬垂跳线串为例，盘径280mm，采用9片单伞裙玻璃绝缘子，整串为单联，大风时的基准风速为23.5m/s，线路导线采用单分裂，线路平均离地高度按15m考虑。 按公式2-6-45计算则有 大风工况基本风速 ν23.5绝缘子串受风面积为 A10.03 9 0.03 0.3绝缘子串风压PI9.81 A1ν216 101.579按公式6-2-1计算则有 一相导线所用的绝缘子串数 n11每串绝缘子串的片数 n29 1 10每片绝缘子的受风面积 Ap0.03风压高度变化系数 kz1绝缘子串风压Pzn1 n2Apkzν21600 0.104 公式2-6-45计算结果以N为单位计，而公式6-2-1以kN计，较其计算结果而言公式6-2-1计算结果略大，但二者差异不明显。 以下将述条件中的导线分裂数更改为2，将单联改为双联重新计算对比。公式2-6-45计算则有 Am0.03 9 0.04() 1.5 0.465An0.03 9 0.04() 2 0.62Pm9.81 Amν216 157.448Pn9.81 Anν216 209.931公式6-2-1计算则有 N29 2 1 19pzn1 N2Apkzν21600 0.197 按公式2-6-45计算的结果为一个范围（157.448，209.931），而按公式6-2-1计算的结果为唯一确定的值，其结果为197N,该值在公式2-6-45计算结果的范围以内，并且趋近于上限。 以上两个公式计算的结果并没有非常明显的差异，公式2-6-45计算结果具有一定的调节性，而公式6-2-1较为唯一。 根据GB50545-2010公式10.1.21计算式如下 WIWo μzBAI= 上式中覆冰增大系数仅适用于计算覆冰时绝缘子串风压，对于大风工况下可略去不计，上式中对于绝缘子受风面积AI 的算法并没有做出相应说明，因此本处不作详细对比计算。 绝缘子串风压的计算主要涉及到悬垂绝缘子风偏的计算，往往导线的风压值远大于绝缘子串，在计算悬垂绝缘子风偏角的过程中，绝缘子串风压所起的影响较小，所以即使上述公式计算结果存在差异，但整体影响却不大。湖南|线路|季风
