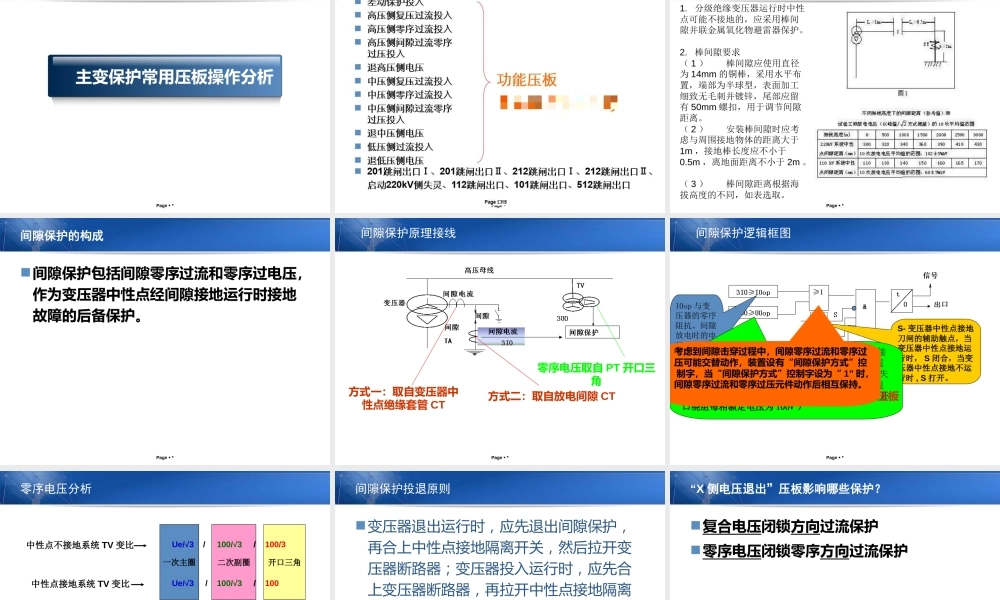

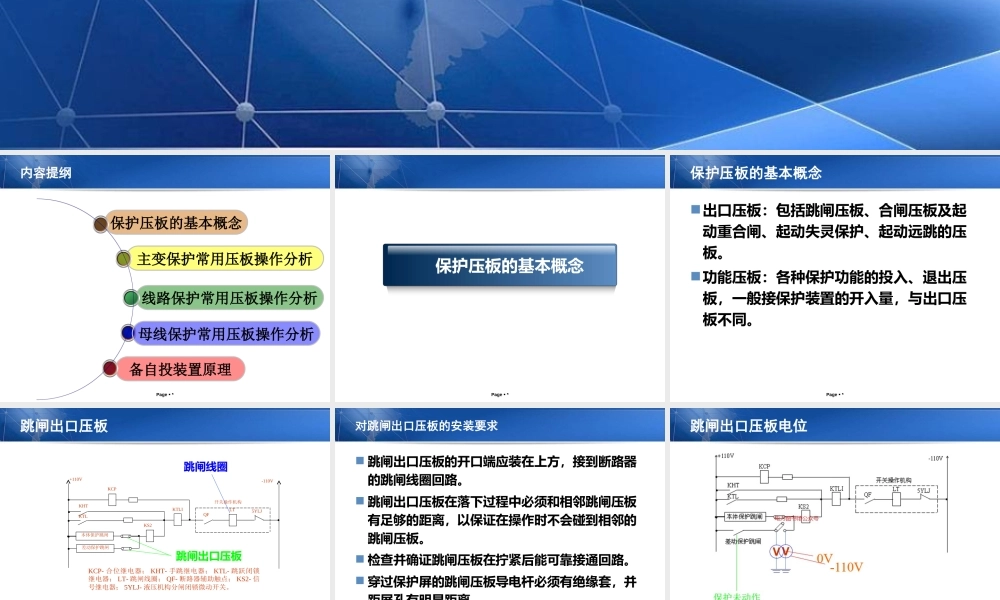

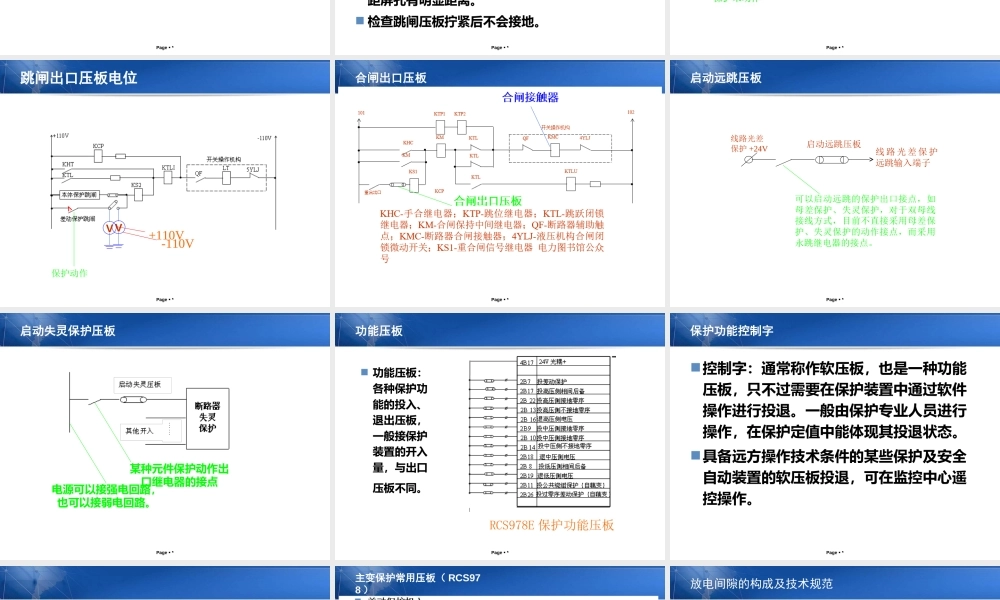

常用保护压板操作分析Page  *主变保护常用压板操作分析保护压板的基本概念内容提纲备自投装置原理线路保护常用压板操作分析母线保护常用压板操作分析Page  *保护压板的基本概念Page  *保护压板的基本概念出口压板：包括跳闸压板、合闸压板及起动重合闸、起动失灵保护、起动远跳的压板。功能压板：各种保护功能的投入、退出压板，一般接保护装置的开入量，与出口压板不同。 Page  *-110V+110V差动保护跳闸本体保护跳闸开关操作机构KCPKHTKTLKTLIKS2QFLT5YLJKCP- 合位继电器； KHT- 手跳继电器； KTL- 跳跃闭锁继电器； LT- 跳闸线圈； QF- 断路器辅助触点； KS2- 信号继电器； 5YLJ- 液压机构分闸闭锁微动开关。跳闸出口压板跳闸线圈跳闸出口压板Page  *对跳闸出口压板的安装要求 跳闸出口压板的开口端应装在上方，接到断路器的跳闸线圈回路。 跳闸出口压板在落下过程中必须和相邻跳闸压板有足够的距离，以保证在操作时不会碰到相邻的跳闸压板。 检查并确证跳闸压板在拧紧后能可靠接通回路。 穿过保护屏的跳闸压板导电杆必须有绝缘套，并距屏孔有明显距离。 检查跳闸压板拧紧后不会接地。Page  *跳闸出口压板电位Page  *跳闸出口压板电位V V+110V-110V保护动作Page  *合闸出口压板Page  *启动远跳压板启动远跳压板线路光差保护 +24V线 路 光 差 保 护远跳输入端子可以启动远跳的保护出口接点，如母差保护、失灵保护，对于双母线接线方式，目前不直接采用母差保护、失灵保护的动作接点，而采用永跳继电器的接点。Page  *启动失灵保护压板某种元件保护动作出口继电器的接点电源可以接强电回路，也可以接弱电回路。Page  *功能压板RCS978E 保护功能压板 功能压板：各种保护功能的投入、退出压板，一般接保护装置的开入量，与出口压板不同。 Page  *保护功能控制字控制字：通常称作软压板，也是一种功能压板，只不过需要在保护装置中通过软件操作进行投退。一般由保护专业人员进行操作，在保护定值中能体现其投退状态。具备远方操作技术条件的某些保护及安全自动装置的软压板投退，可在监控中心遥控操作。Page  *主变保护常用压板操作分析Page  *主变保护常用压板（ RCS978 ）Page  *放电间隙的构成及技术规范1. 分级绝缘变压器运行时中性点可能不接地的，应采用棒间隙并联金属氧化物避雷器保护。2. 棒间隙要求（ 1 ） 棒间隙应...
