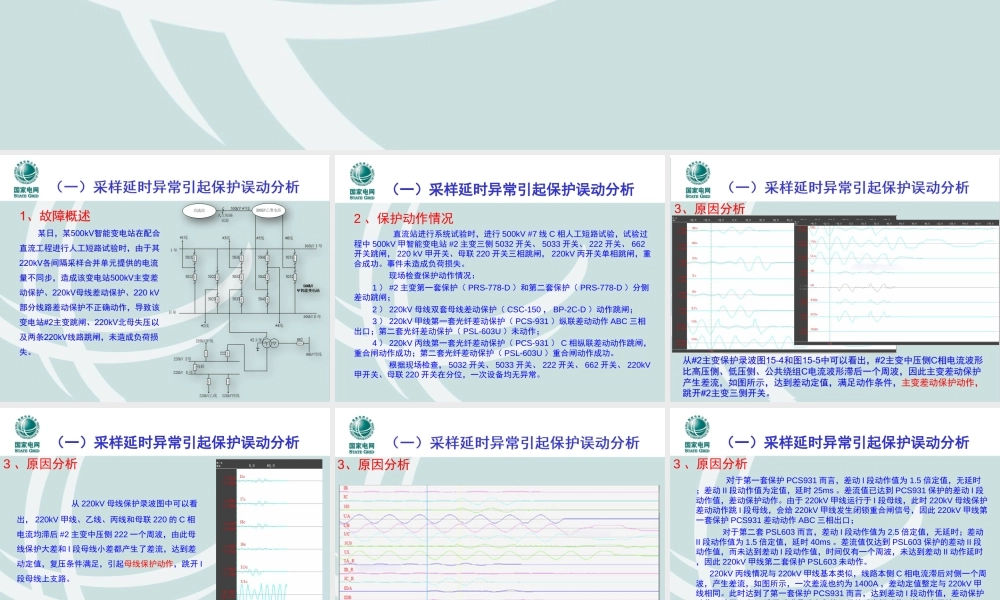

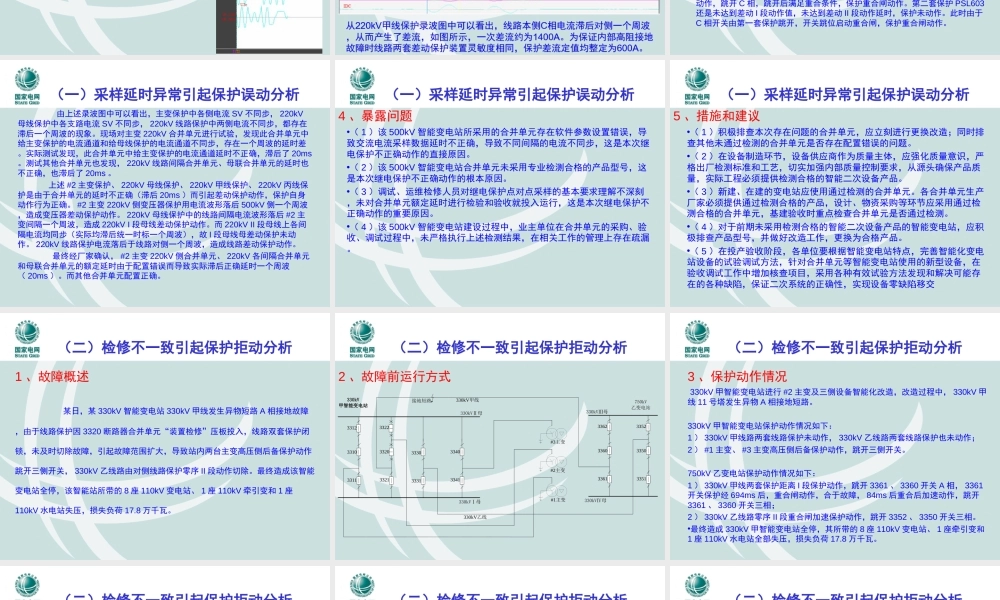

智能变电站智能变电站典型故障案例分析典型故障案例分析（一）采样延时异常引起保护误动分析2 、保护动作情况 直流站进行系统试验时，进行 500kV #7 线 C 相人工短路试验，试验过程中 500kV 甲智能变电站 #2 主变三侧 5032 开关、 5033 开关、 222 开关、 662开关跳闸， 220 kV 甲开关、母联 220 开关三相跳闸， 220kV 丙开关单相跳闸，重合成功。事件未造成负荷损失。 现场检查保护动作情况： 1 ） #2 主变第一套保护（ PRS-778-D ）和第二套保护（ PRS-778-D ）分侧差动跳闸； 2 ） 220kV 母线双套母线差动保护（ CSC-150 ， BP-2C-D ）动作跳闸； 3 ） 220kV 甲线第一套光纤差动保护（ PCS-931 ）纵联差动动作 ABC 三相出口；第二套光纤差动保护（ PSL-603U ）未动作； 4 ） 220kV 丙线第一套光纤差动保护（ PCS-931 ） C 相纵联差动动作跳闸，重合闸动作成功；第二套光纤差动保护（ PSL-603U ）重合闸动作成功。 根据现场检查， 5032 开关、 5033 开关、 222 开关、 662 开关、 220kV甲开关、母联 220 开关在分位，一次设备均无异常。（一）采样延时异常引起保护误动分析3 、原因分析 从 220kV 母线保护录波图中可以看出， 220kV 甲线、乙线、丙线和母联 220 的 C 相电流均滞后 #2 主变中压侧 222 一个周波，由此母线保护大差和 I 段母线小差都产生了差流，达到差动定值，复压条件满足，引起母线保护动作，跳开 I段母线上支路。（一）采样延时异常引起保护误动分析3 、原因分析 对于第一套保护 PCS931 而言，差动 I 段动作值为 1.5 倍定值，无延时；差动 II 段动作值为定值，延时 25ms 。差流值已达到 PCS931 保护的差动 I 段动作值，差动保护动作。由于 220kV 甲线运行于 I 段母线，此时 220kV 母线保护差动动作跳 I 段母线，会给 220kV 甲线发生闭锁重合闸信号，因此 220kV 甲线第一套保护 PCS931 差动动作 ABC 三相出口； 对于第二套 PSL603 而言，差动 I 段动作值为 2.5 倍定值，无延时；差动II 段动作值为 1.5 倍定值，延时 40ms 。差流值仅达到 PSL603 保护的差动 II 段动作值，而未达到差动 I 段动作值，时间仅有一个周波，未达到差动 II 动作延时，因此 220kV 甲线第二套保护 PSL603 未动作。 220kV 丙线情况与 220kV 甲线基本类似，线路本侧 C 相电流滞后对侧一个周波，...
