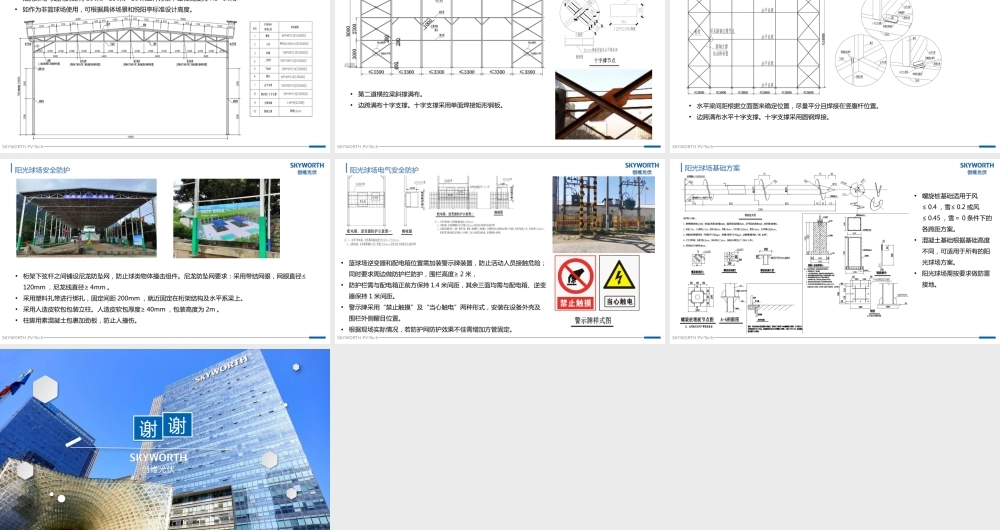

深圳创维光伏科技有限公司阳光球场技术方案SKYWORTH PV-Tech阳光球场•阳光球场可选用跨距有 16 米、 18 米、 20 米三种方案，立柱高度为 7.5~8 米。•如作为非篮球场使用，可根据具体场景和悦阳亭标准设计高度。SKYWORTH PV-Tech阳光球场柱间支撑•第二道横拉梁斜撑满布。•边跨满布十字支撑。十字支撑采用单面焊接矩形钢板。SKYWORTH PV-Tech阳光球场水平支撑•水平梁间距根据立面图来确定位置，尽量平分且焊接在竖腹杆位置。•边跨满布水平十字支撑。十字支撑采用圆钢焊接。SKYWORTH PV-Tech阳光球场安全防护•桁架下弦杆之间铺设尼龙防坠网，防止球类物体撞击组件。尼龙防坠网要求：采用带结网眼，网眼直径≤120mm ，尼龙线直径≥ 4mm 。•采用塑料扎带进行绑扎，固定间距 200mm ，就近固定在桁架结构及水平系梁上。•采用人造皮软包包装立柱。人造皮软包厚度≥ 40mm ，包装高度为 2m 。•柱脚用素混凝土包裹加劲板，防止人撞伤。SKYWORTH PV-Tech阳光球场电气安全防护•篮球场逆变器和配电箱位置需加装警示牌装置，防止活动人员接触危险；同时要求周边做防护栏防护，围栏高度≥ 2 米，•防护栏需与配电箱正前方保持 1.4 米间距，其余三面均需与配电箱、逆变器保持 1 米间距。•警示牌采用“禁止触摸”及“当心触电”两种形式，安装在设备外壳及围栏外侧醒目位置。•根据现场实际情况，若防护网防护效果不佳需增加方管固定。SKYWORTH PV-Tech阳光球场基础方案•螺旋桩基础适用于风≤ 0.4 ，雪≤ 0.2 或风≤ 0.45 ，雪＝ 0 条件下的各跨距方案。•混凝土基础根据基础高度不同，可适用于所有的阳光球场方案。•阳光球场需按要求做防雷接地。谢 谢
