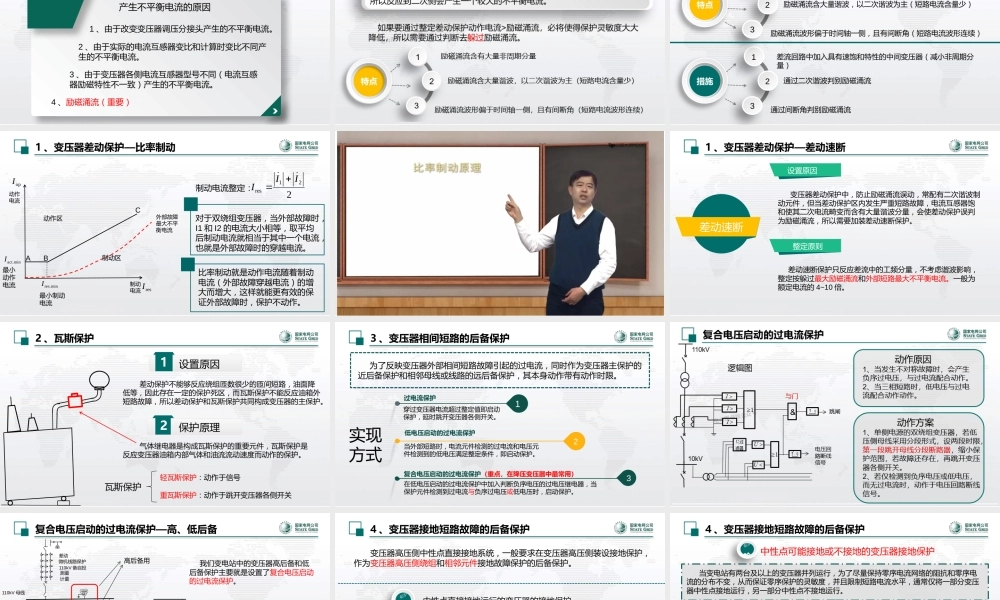

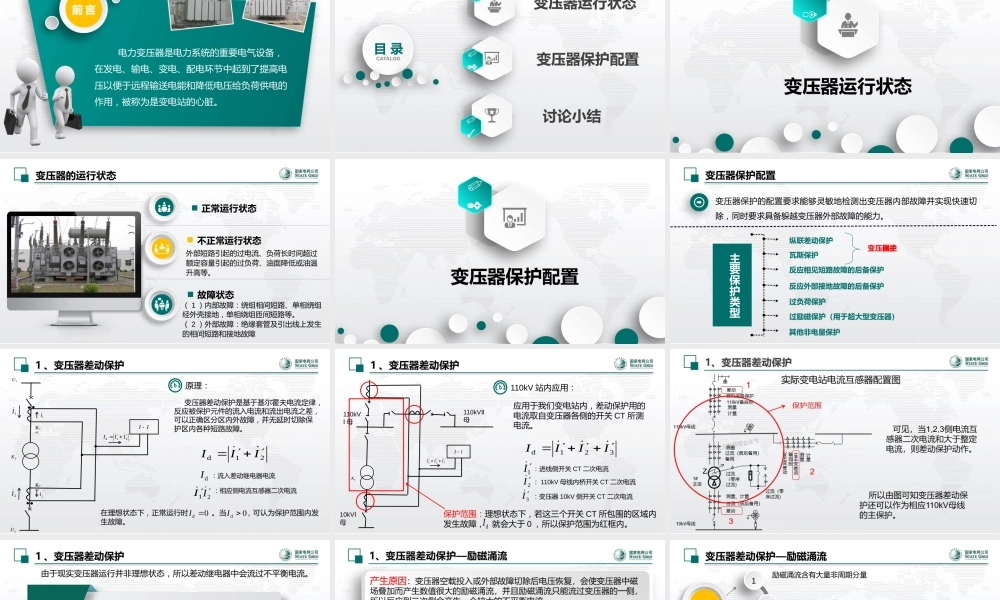

变压器的继电保护前 言 电力变压器是电力系统的重要电气设备，在发电、输电、变电、配电环节中起到了提高电压以便于远程输送电能和降低电压给负荷供电的作用，被称为是变电站的心脏。目 录CATALOG变压器运行状态变压器保护配置讨论小结010203变压器运行状态01变压器的运行状态 正常运行状态外部短路引起的过电流、负荷长时间超过额定容量引起的过负荷、油面降低或油温升高等。 不正常运行状态（ 1 ）内部故障：绕组相间短路、单相绕组经外壳接地，单相绕组匝间短路等。（ 2 ）外部故障：绝缘套管及引出线上发生的相间短路和接地故障 故障状态变压器保护配置02变压器保护配置变压器保护的配置要求能够灵敏地检测出变压器内部故障并实现快速切除，同时要求具备躲越变压器外部故障的能力。纵联差动保护瓦斯保护反应相见短路故障的后备保护反应外部接地故障的后备保护过负荷保护过励磁保护（用于超大型变压器）其他非电量保护主要保护类型变压器主保护1 、变压器差动保护KTA1KTA21I1I2I2I21dIII II TK1U2U 变压器差动保护是基于基尔霍夫电流定律，反应被保护元件的流入电流和流出电流之差，可以正确区分区内外故障，并无延时切除保护区内各种短路故障。原理：21dIII ：流入差动继电器电流dI1I 2I ：相应侧电流互感器二次电流在理想状态下，正常运行时 。当 ，可认为保护范围内发生故障。 Id 0Id  01 、变压器差动保护应用于我们变电站内，差动保护用的电流取自变压器各侧的开关 CT 所测电流。110kV 站内应用：321dIIII   ： 110kV 母线内桥开关 CT 二次电流2I：进线侧开关 CT 二次电流1I：变压器 10kV 侧开关 CT 二次电流3I保护范围：理想状态下，若这三个开关 CT 所包围的区域内发生故障， 就会大于 0 ，所以保护范围为红框内。dI321III   II TK110kVⅠ 母110kVⅡ母10kVⅠ母1 、变压器差动保护由于现实变压器运行并非理想状态，所以差动继电器中会流过不平衡电流。产生不平衡电流的原因1 、由于改变变压器调压分接头产生的不平衡电流。2 、由于实际的电流互感器变比和计算时变比不同产生的不平衡电流。3 、由于变压器各侧电流互感器型号不同（电流互感器励磁特性不一致）产生的不平衡电流。4 、励磁涌流（重要）变压器差动保护—励磁涌流措施123差流回路中加入具有速饱和特性...
