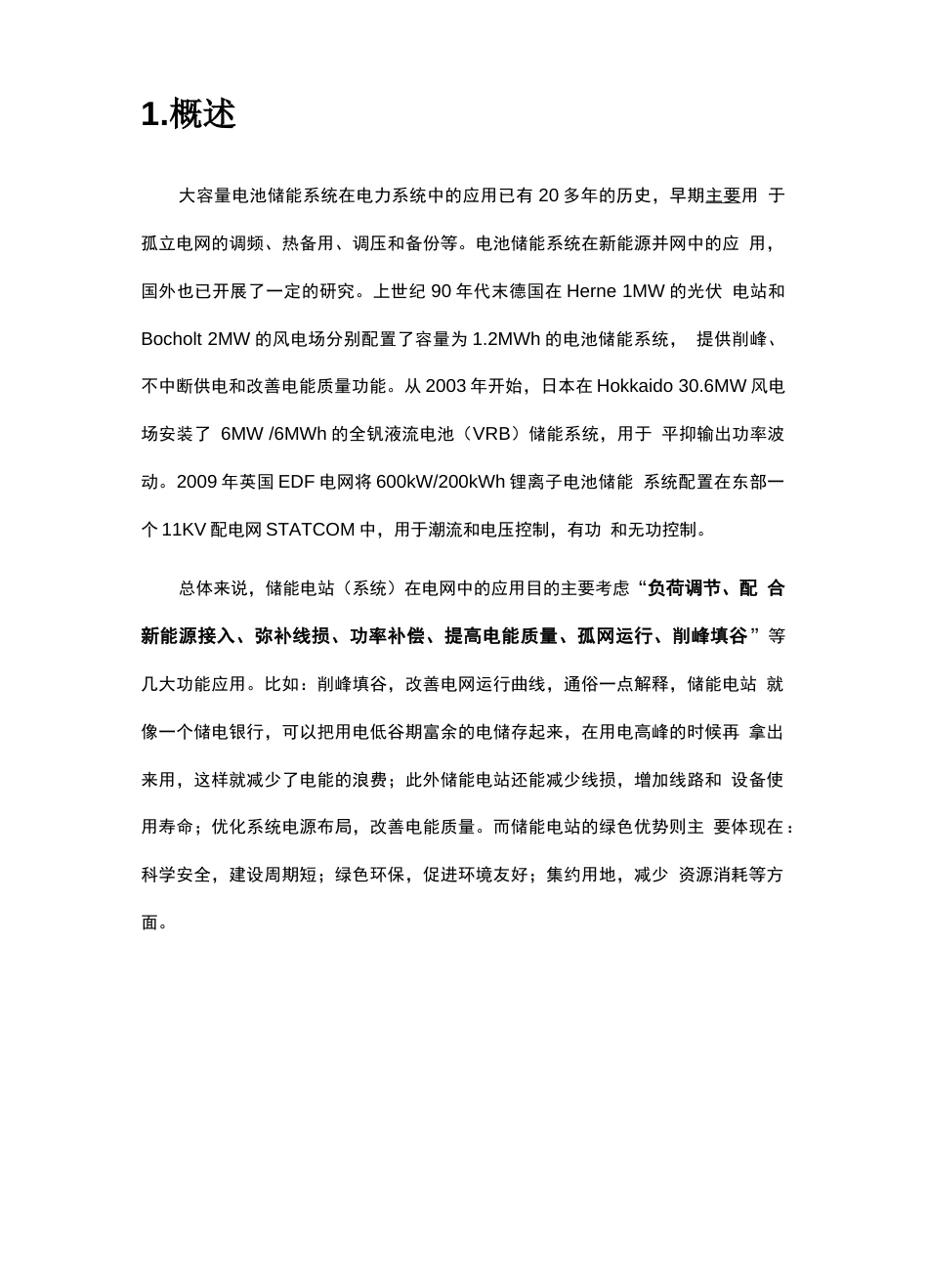

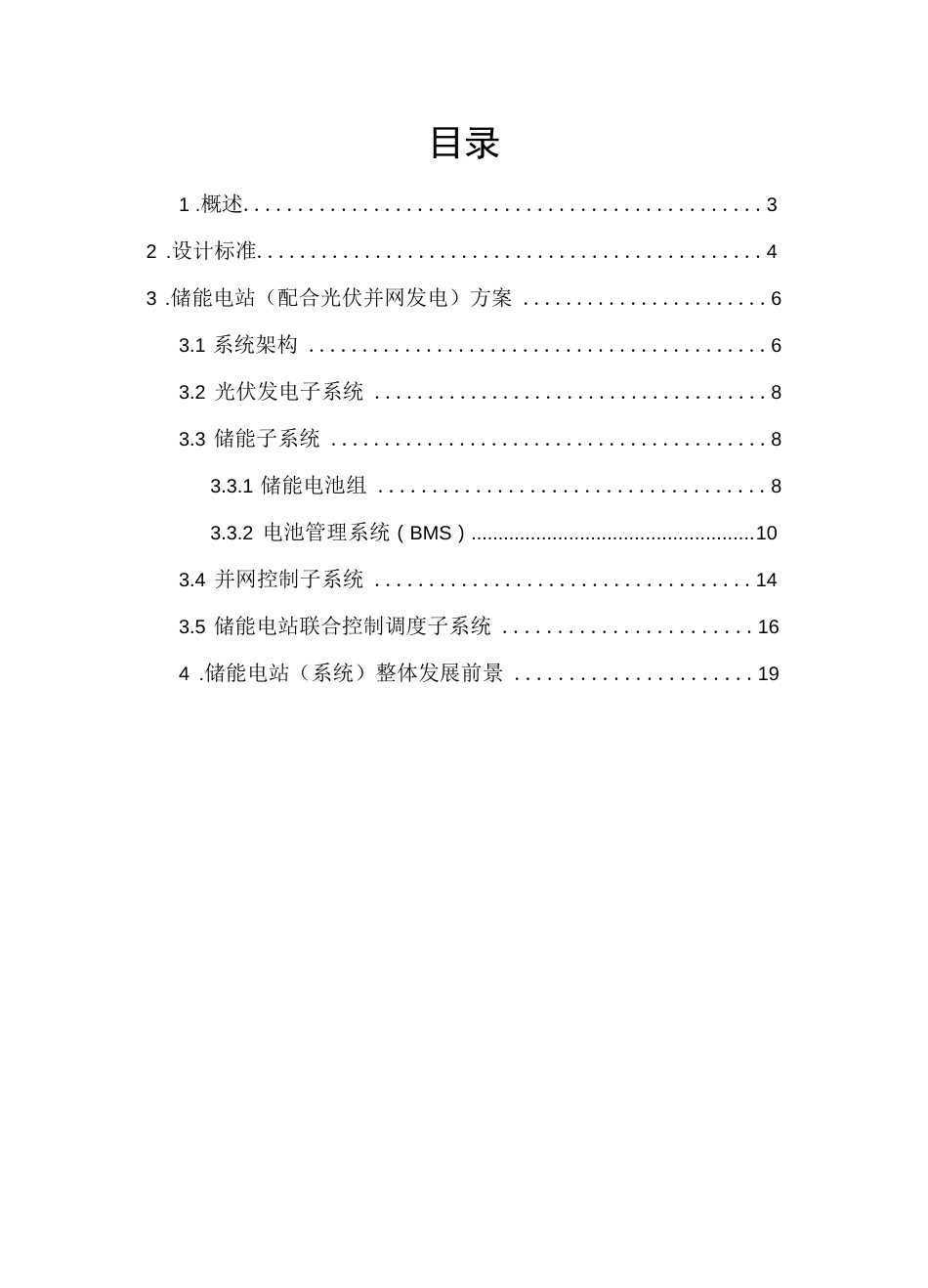

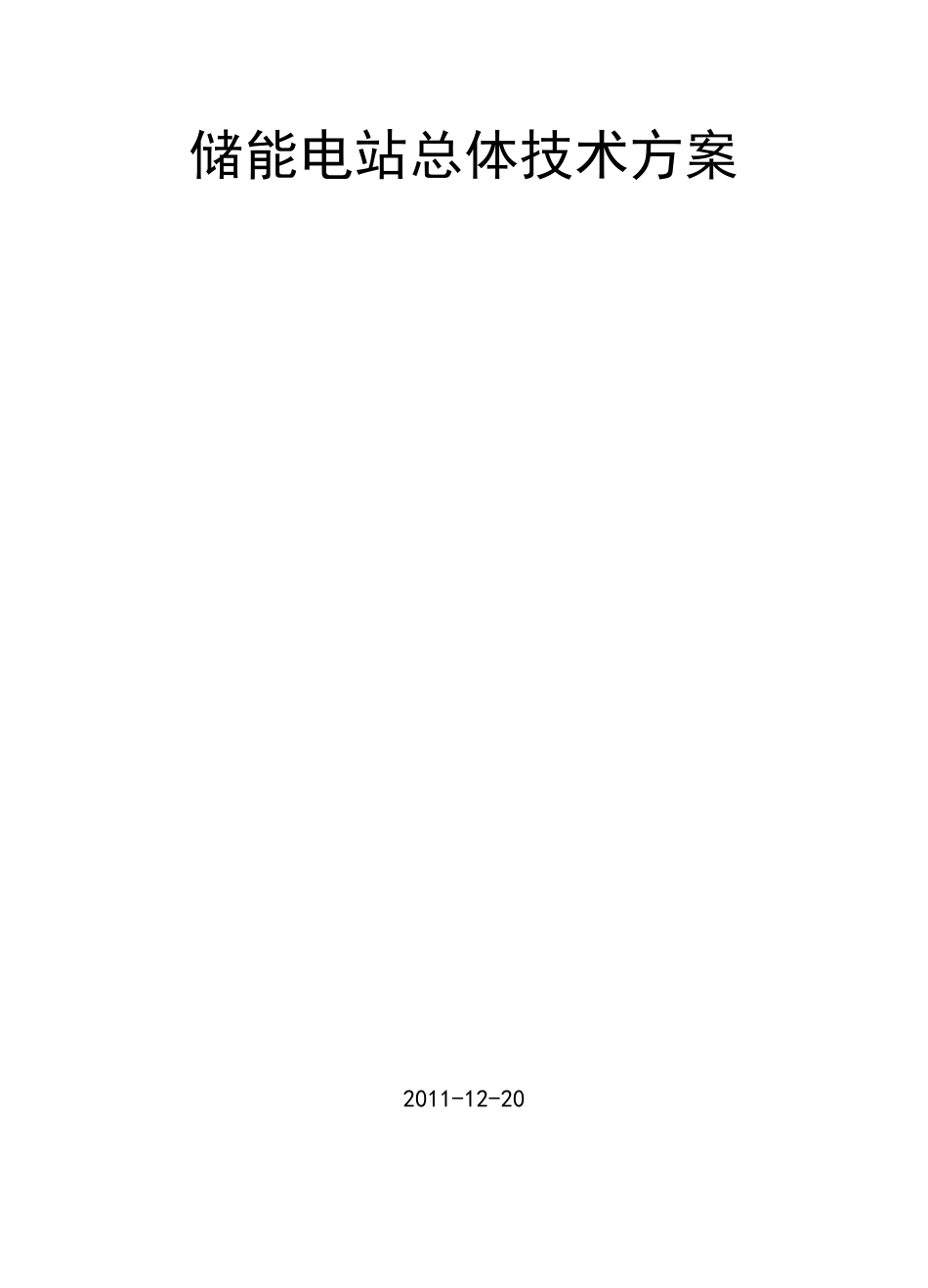

储能电站总体技术方案2011-12-20目录1 .概述................................................32 .设计标准...............................................43 .储能电站（配合光伏并网发电）方案 .......................63.1 系统架构 ...........................................63.2 光伏发电子系统 .....................................83.3 储能子系统 .........................................83.3.1 储能电池组 ....................................83.3.2 电池管理系统（BMS）....................................................103.4 并网控制子系统 ...................................143.5 储能电站联合控制调度子系统 .......................164 .储能电站（系统）整体发展前景 ......................191.概述大容量电池储能系统在电力系统中的应用已有 20 多年的历史，早期主要用 于孤立电网的调频、热备用、调压和备份等。电池储能系统在新能源并网中的应 用，国外也已开展了一定的研究。上世纪 90 年代末德国在 Herne 1MW 的光伏 电站和Bocholt 2MW 的风电场分别配置了容量为 1.2MWh 的电池储能系统， 提供削峰、不中断供电和改善电能质量功能。从 2003 年开始，日本在 Hokkaido 30.6MW 风电场安装了 6MW /6MWh 的全钒液流电池（VRB）储能系统，用于 平抑输出功率波动。2009 年英国 EDF 电网将 600kW/200kWh 锂离子电池储能 系统配置在东部一个 11KV 配电网 STATCOM 中，用于潮流和电压控制，有功 和无功控制。总体来说，储能电站（系统）在电网中的应用目的主要考虑“负荷调节、配 合新能源接入、弥补线损、功率补偿、提高电能质量、孤网运行、削峰填谷 ”等几大功能应用。比如：削峰填谷，改善电网运行曲线，通俗一点解释，储能电站 就像一个储电银行，可以把用电低谷期富余的电储存起来，在用电高峰的时候再 拿出来用，这样就减少了电能的浪费；此外储能电站还能减少线损，增加线路和 设备使用寿命；优化系统电源布局，改善电能质量。而储能电站的绿色优势则主 要体现在：科学安全，建设周期短；绿色环保，促进环境友好；集约用地，减少 资源消耗等方面。2.设计标准GB 21966-2008 锂原电池和蓄电池在运输中的安全要求GJB 4477-2002 锂离子蓄电池组通用规范QC/T 743-2006 电动汽车用锂离子蓄电池GB/T 12325-2008 电能质量供电电压偏差GB/T...
