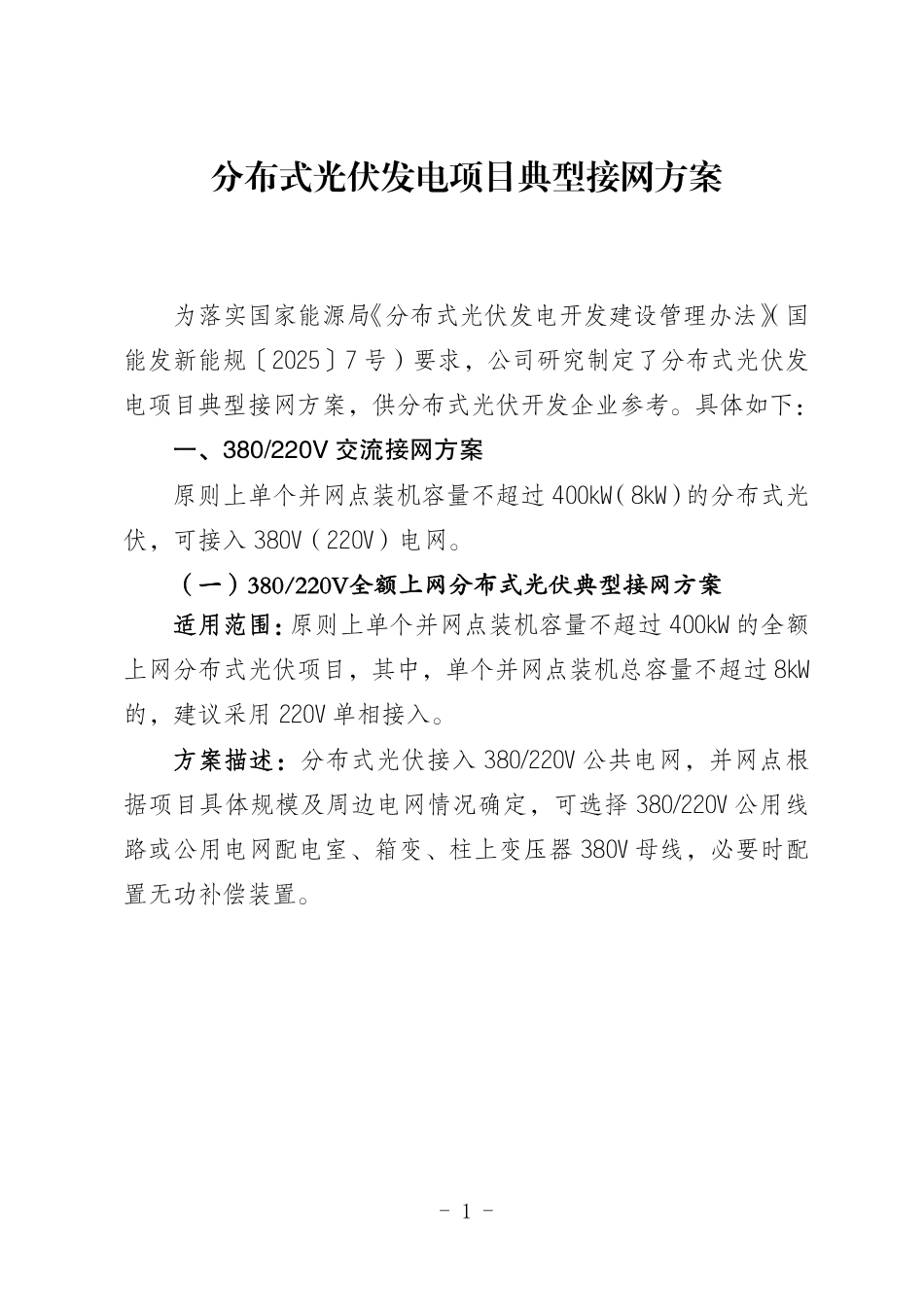

- 1 -分布式光伏发电项目典型接网方案为落实国家能源局《分布式光伏发电开发建设管理办法》（国能发新能规〔2025〕7 号）要求，公司研究制定了分布式光伏发电项目典型接网方案，供分布式光伏开发企业参考。具体如下：一、380/220V 交流接网方案原则上单个并网点装机容量不超过 400kW（8kW）的分布式光伏，可接入 380V（220V）电网。（一）380/220V全额上网分布式光伏典型接网方案适用范围：原则上单个并网点装机容量不超过 400kW 的全额上网分布式光伏项目，其中，单个并网点装机总容量不超过 8kW的，建议采用 220V 单相接入。方案描述：分布式光伏接入 380/220V 公共电网，并网点根据项目具体规模及周边电网情况确定，可选择 380/220V 公用线路或公用电网配电室、箱变、柱上变压器 380V 母线，必要时配置无功补偿装置。- 2 -图 1 380/220V 全额上网分布式光伏典型接网方案（二）380/220V自发自用分布式光伏典型接网方案适用范围：原则上单个并网点装机容量不超过 400kW 的自发自用余电上网或全部自用分布式光伏项目，其中，单个并网点装机总容量不超过 8kW 的，建议采用 220V 单相接入。方案描述：分布式光伏接入用户侧 380/220V 电网，并网点根据项目具体规模及用户电网情况确定，可选择用户 380/220V线路或用户电网配电室、箱变、柱上变压器 380/220V 母线，必要时可配置无功补偿装置。- 3 -图 2 380/220V 自发自用分布式光伏典型接网方案二、10kV 交流接网方案原则上单个并网点装机容量为 400kW~6000kW 的分布式光伏，可接入 10kV 电网。（一）10kV 全额上网分布式光伏典型接网方案适用范围：原则上单个并网点装机容量为 400kW~6000kW 的全额上网分布式光伏项目。方案描述：分布式光伏接入 10kV 公共电网，并网点根据项目具体规模及周边电网情况确定，可选择公用变电站、开关站、配电室、箱变、环网箱 10kV 母线或公用 10kV 线路，必要时可配- 4 -置无功补偿装置。图 3 10kV 全额上网分布式光伏典型接网方案（二）10kV自发自用分布式光伏典型接网方案（集中接入）适用范围：原则上单个并网点装机容量为 400kW~6000kW 的自发自用余电上网或全部自用分布式光伏项目。方案描述：分布式光伏汇集升压后接入用户 10kV 电网，并网点根据项目具体规模及用户电网情况确定，可选择用户开关站、配电室、箱变、环网箱 10kV 母线或用户 10kV 线路，必要时可配置无功补偿装置。- 5 -图 ...
