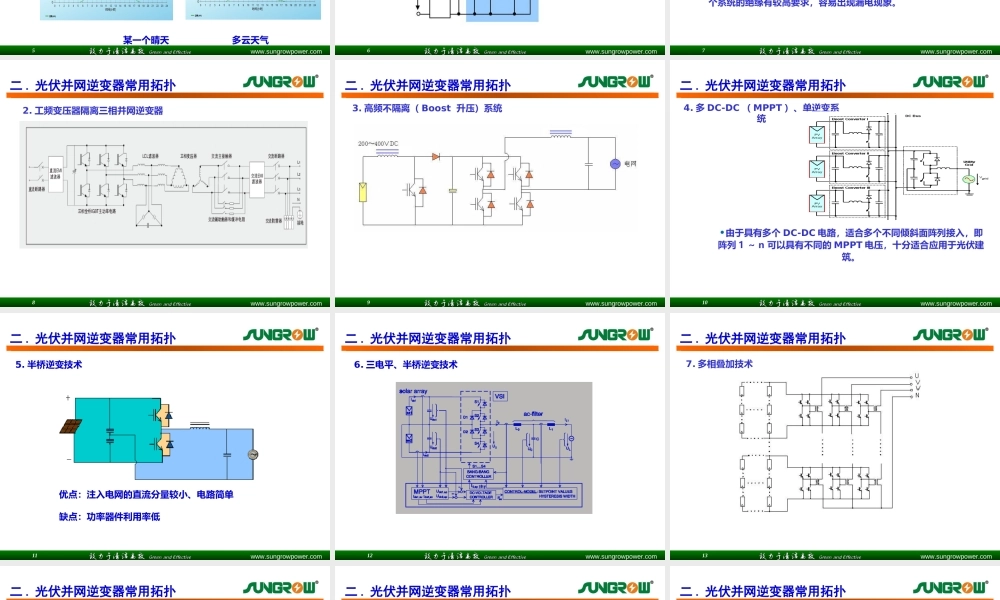

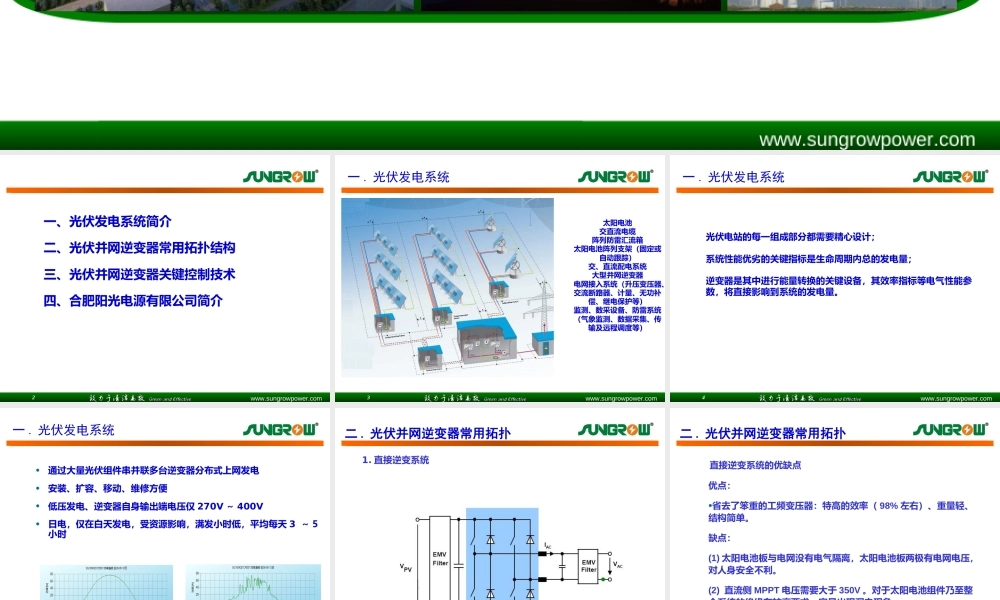

www.sungrowpower.com1陈威 系统工程师光伏并网逆变器及其控制技术光伏并网逆变器及其控制技术合肥阳光电源有限公司合肥阳光电源有限公司www.sungrowpower.com2一、光伏发电系统简介二、光伏并网逆变器常用拓扑结构三、光伏并网逆变器关键控制技术四、合肥阳光电源有限公司简介www.sungrowpower.com3太阳电池交直流电缆阵列防雷汇流箱太阳电池阵列支架（固定或自动跟踪）交、直流配电系统大型并网逆变器电网接入系统（升压变压器、交流断路器、计量、无功补偿、继电保护等）监测、数采设备、防雷系统（气象监测、数据采集、传输及远程调度等）一 . 光伏发电系统www.sungrowpower.com4光伏电站的每一组成部分都需要精心设计；系统性能优劣的关键指标是生命周期内总的发电量；逆变器是其中进行能量转换的关键设备，其效率指标等电气性能参数，将直接影响到系统的发电量。一 . 光伏发电系统www.sungrowpower.com5•通过大量光伏组件串并联多台逆变器分布式上网发电•安装、扩容、移动、维修方便•低压发电、逆变器自身输出端电压仅 270V ～ 400V•日电，仅在白天发电，受资源影响，满发小时低，平均每天 3 ～ 5小时 某一个晴天 多云天气一 . 光伏发电系统www.sungrowpower.com6 1. 直接逆变系统二 . 光伏并网逆变器常用拓扑www.sungrowpower.com7直接逆变系统的优缺点优点：•省去了笨重的工频变压器：特高的效率（ 98% 左右）、重量轻、结构简单。缺点：(1) 太阳电池板与电网没有电气隔离，太阳电池板两极有电网电压，对人身安全不利。 (2) 直流侧 MPPT 电压需要大于 350V 。对于太阳电池组件乃至整个系统的绝缘有较高要求，容易出现漏电现象。二 . 光伏并网逆变器常用拓扑www.sungrowpower.com82. 工频变压器隔离三相并网逆变器二 . 光伏并网逆变器常用拓扑www.sungrowpower.com93. 高频不隔离（ Boost 升压）系统二 . 光伏并网逆变器常用拓扑www.sungrowpower.com10优点：优点：•同高频不隔离系统 同高频不隔离系统 •由于具有多个 DC-DC 电路，适合多个不同倾斜面阵列接入，即阵列 1 ～ n 可以具有不同的 MPPT 电压，十分适合应用于光伏建筑。4. 多 DC-DC （ MPPT ）、单逆变系统二 . 光伏并网逆变器常用拓扑www.sungrowpower.com115. 半桥逆变技术优点：注入电网的直流分量较小、电路简单缺点：功率器件利用率低二 . 光伏并网逆变器常用拓扑www.sungrowpower.com126. 三电平、半桥...
