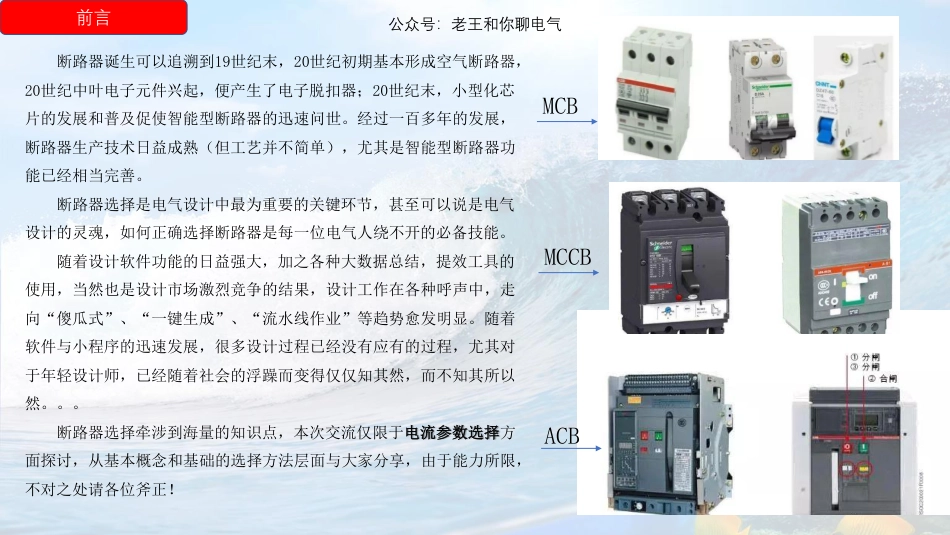

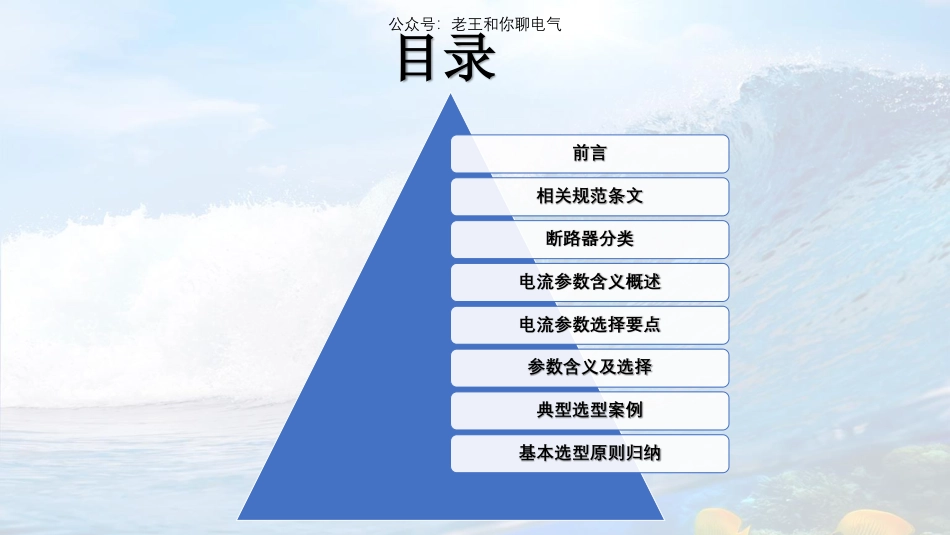

公众号：老王和你聊电气低压断路器电流参数选择基本要点陈鑫-2021.9公众号：老王和你聊电气目录前言相关规范条文断路器分类电流参数含义概述电流参数选择要点参数含义及选择典型选型案例基本选型原则归纳公众号：老王和你聊电气前言断路器诞生可以追溯到19世纪末，20世纪初期基本形成空气断路器，20世纪中叶电子元件兴起，便产生了电子脱扣器；20世纪末，小型化芯片的发展和普及促使智能型断路器的迅速问世。经过一百多年的发展，断路器生产技术日益成熟（但工艺并不简单），尤其是智能型断路器功能已经相当完善。断路器选择是电气设计中最为重要的关键环节，甚至可以说是电气设计的灵魂，如何正确选择断路器是每一位电气人绕不开的必备技能。随着设计软件功能的日益强大，加之各种大数据总结，提效工具的使用，当然也是设计市场激烈竞争的结果，设计工作在各种呼声中，走向“傻瓜式”、“一键生成”、“流水线作业”等趋势愈发明显。随着软件与小程序的迅速发展，很多设计过程已经没有应有的过程，尤其对于年轻设计师，已经随着社会的浮躁而变得仅仅知其然，而不知其所以然。。。断路器选择牵涉到海量的知识点，本次交流仅限于电流参数选择方面探讨，从基本概念和基础的选择方法层面与大家分享，由于能力所限，不对之处请各位斧正！MCCBMCBACB相关规范条文3.1.1 低压配电设计所选用的电器，应符合国家现行的有关产品标准，并应符合下列规定：1 电器应适应所在场所及其环境条件；2 电器的额定频率应与所在回路的频率相适应；3 电器的额定电压应与所在回路标称电压相适应；4 电器的额定电流不应小于所在回路的计算电流；5 电器应满足短路条件下的动稳定与热稳定的要求；6 用于断开短路电流的电器应满足短路条件下的接通能力和分断能力3.2.2 选择导体截面，应符合下列规定：1 按敷设方式及环境条件确定的导体载流量，不应小于计算电流；2 导体应满足线路保护的要求；3 导体应满足动稳定与热稳定的要求；4 线路电压损失应满足用电设备正常工作及启动时端电压的要求；6.1.1 配电线路应装设短路保护和过负荷保护。6.1.2 配电线路装设的上下级保护电器，其动作特性应具有选择，且各级之间应能协调配合，非重要负荷的保护电器，可采用部分选择或无选择性切断。《低压配电设计规范》GB 50054-2011冲击短路电流峰值Ipk短路全电流Ish稳态短路电流Ik短路电流交流分量I𝑝短路电流直流分量Iz短路前电流短路前电压tI0动稳定热稳定线路电器短路电流...
