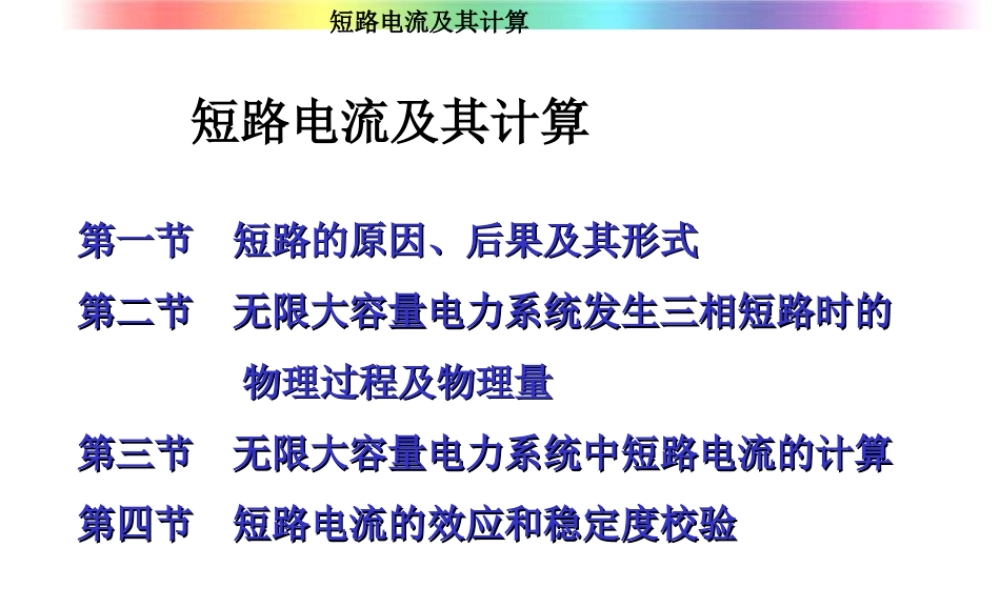

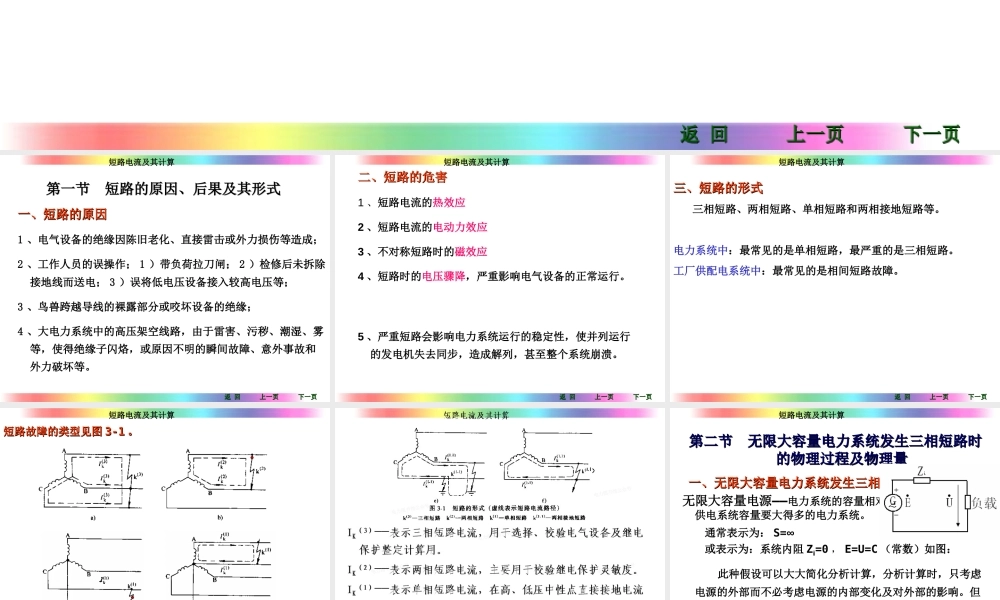

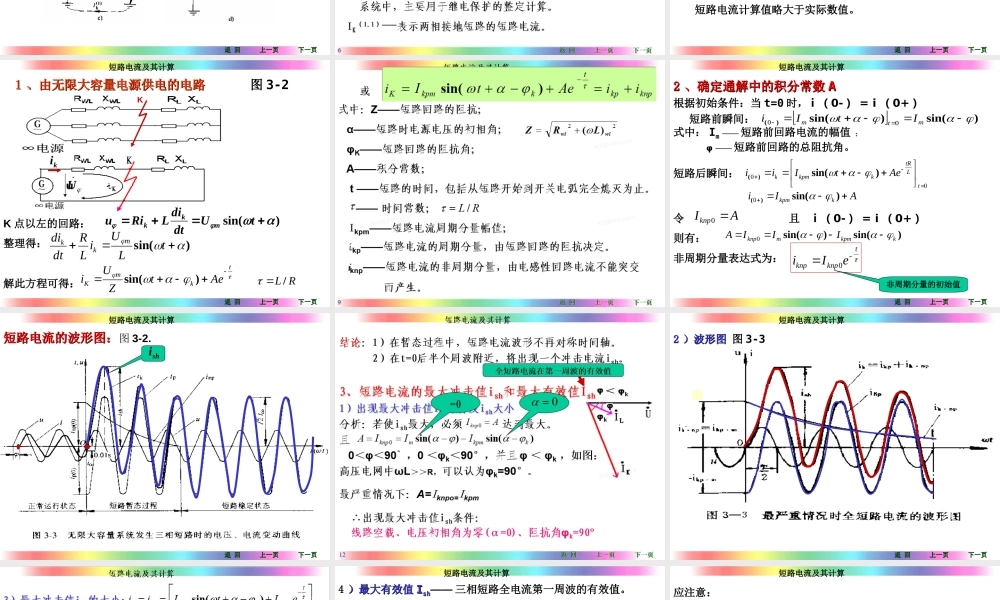

返 回返 回上一页上一页下一页下一页短路电流及其计算第一节 短路的原因、后果及其形式第一节 短路的原因、后果及其形式第二节 无限大容量电力系统发生三相短路时的第二节 无限大容量电力系统发生三相短路时的 物理过程及物理量物理过程及物理量第三节 无限大容量电力系统中短路电流的计算第三节 无限大容量电力系统中短路电流的计算第四节 短路电流的效应和稳定度校验第四节 短路电流的效应和稳定度校验短路电流及其计算返 回返 回上一页上一页下一页下一页短路电流及其计算一、短路的原因一、短路的原因1 、电气设备的绝缘因陈旧老化、直接雷击或外力损伤等造成；2 、工作人员的误操作； 1 ）带负荷拉刀闸； 2 ）检修后未拆除接地线而送电； 3 ）误将低电压设备接入较高电压等；3 、鸟兽跨越导线的裸露部分或咬坏设备的绝缘；4 、大电力系统中的高压架空线路，由于雷害、污秽、潮湿、雾等，使得绝缘子闪烙，或原因不明的瞬间故障、意外事故和外力破坏等。第一节 短路的原因、后果及其形式第一节 短路的原因、后果及其形式返 回返 回上一页上一页下一页下一页短路电流及其计算二、短路的危害二、短路的危害1 、短路电流的热效应 2 、短路电流的电动力效应3 、不对称短路时的磁效应 4 、短路时的电压骤降，严重影响电气设备的正常运行。 5 、严重短路会影响电力系统运行的稳定性，使并列运行的发电机失去同步，造成解列，甚至整个系统崩溃。返 回返 回上一页上一页下一页下一页短路电流及其计算三、短路的形式三、短路的形式 三相短路、两相短路、单相短路和两相接地短路等。电力系统中：最常见的是单相短路，最严重的是三相短路。工厂供配电系统中：最常见的是相间短路故障。返 回返 回上一页上一页下一页下一页短路电流及其计算短路故障的类型见图短路故障的类型见图 3-13-1 。。返 回返 回上一页上一页下一页下一页短路电流及其计算返 回返 回上一页上一页下一页下一页短路电流及其计算第二节 无限大容量电力系统发生三相短路时第二节 无限大容量电力系统发生三相短路时的物理过程及物理量的物理过程及物理量一、无限大容量电力系统发生三相短路时的物理过程一、无限大容量电力系统发生三相短路时的物理过程无限大容量电源——电力系统的容量相对于用户（或工厂）的供电系统容量要大得多的电力系统。 通常表示为： S=∞ 或表示为：系统内阻 Zi=0 ， E=U=C （常数）如图： 此种假设可以...
