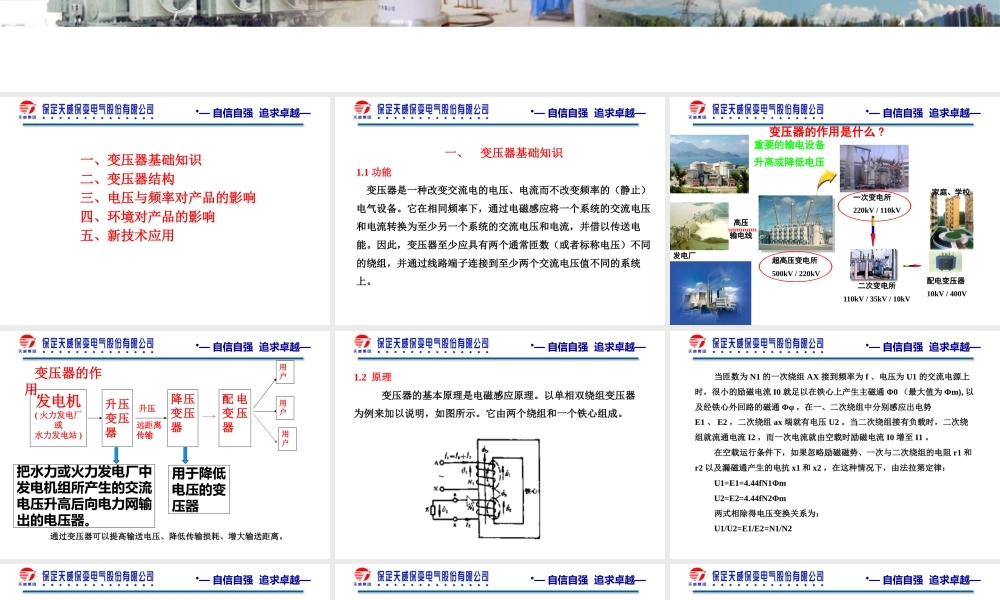

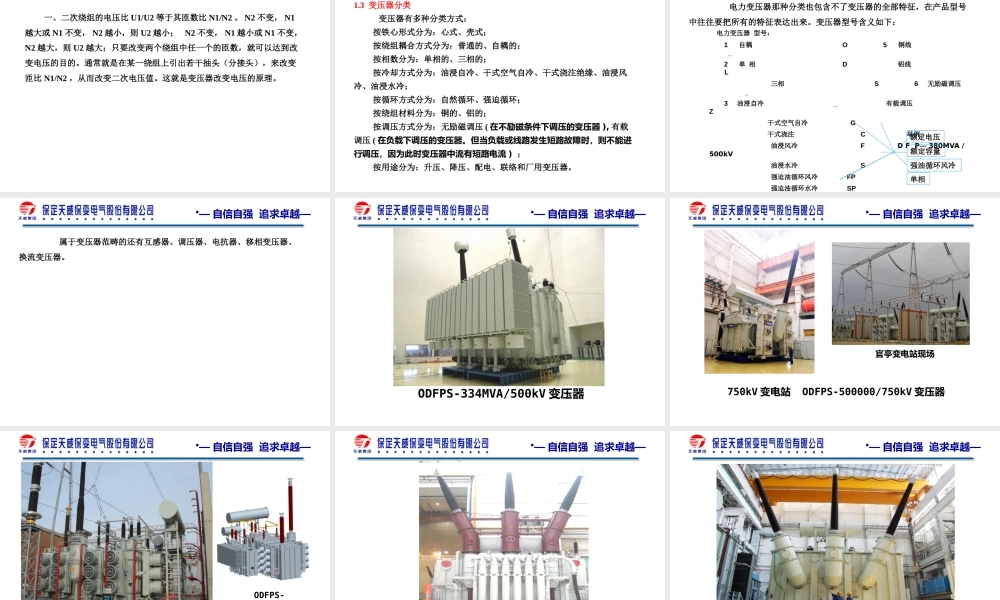

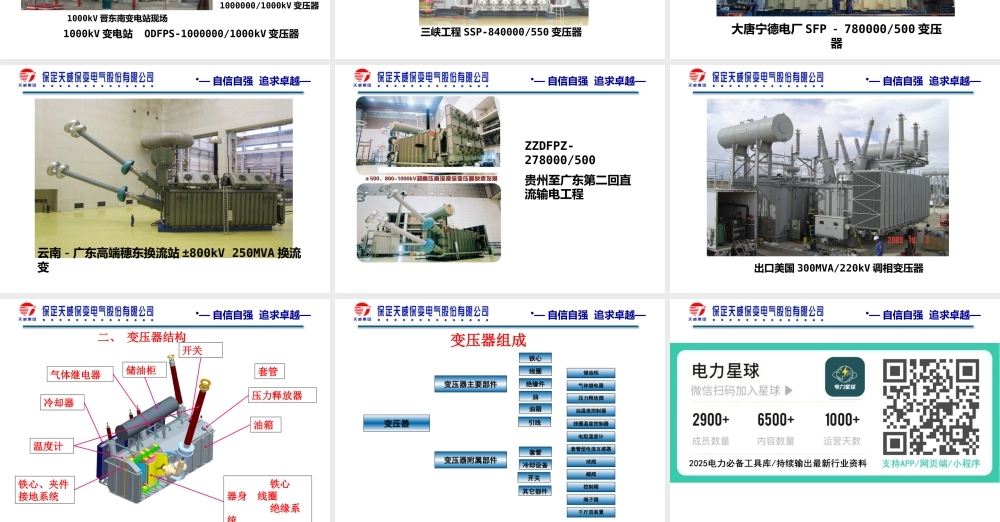

保定天威保变电气股份有限公司 天威保变•— 自信自强 追求卓越—感谢各位领导参加变压器技术交流保定天威保变电气股份有限公司 天威保变•— 自信自强 追求卓越—一、变压器基础知识二、变压器结构三、电压与频率对产品的影响四、环境对产品的影响五、新技术应用保定天威保变电气股份有限公司 天威保变•— 自信自强 追求卓越—一、 变压器基础知识1.1 功能变压器是一种改变交流电的电压、电流而不改变频率的（静止）电气设备。它在相同频率下，通过电磁感应将一个系统的交流电压和电流转换为至少另一个系统的交流电压和电流，并借以传送电能。因此，变压器至少应具有两个通常匝数（或者标称电压）不同的绕组，并通过线路端子连接到至少两个交流电压值不同的系统上。保定天威保变电气股份有限公司 天威保变•— 自信自强 追求卓越— 变压器的作用是什么 ?超高压变电所500kV / 220kV一次变电所220kV / 110kV二次变电所110kV / 35kV / 10kV配电变压器10kV / 400V重要的输电设备升高或降低电压家庭、学校发电厂高压输电线保定天威保变电气股份有限公司 天威保变•— 自信自强 追求卓越—发电机( 火力发电厂或水力发电站 )升压变压器降压变压器配 电变 压器用户用户用户 变压器的作用升压远距离传输通过变压器可以提高输送电压、降低传输损耗、增大输送距离。把水力或火力发电厂中发电机组所产生的交流电压升高后向电力网输出的电压器。用于降低电压的变压器保定天威保变电气股份有限公司 天威保变•— 自信自强 追求卓越—1.2 原理 变压器的基本原理是电磁感应原理。以单相双绕组变压器为例来加以说明，如图所示。它由两个绕组和一个铁心组成。保定天威保变电气股份有限公司 天威保变•— 自信自强 追求卓越—当匝数为 N1 的一次绕组 AX 接到频率为 f 、电压为 U1 的交流电源上时，很小的励磁电流 I0 就足以在铁心上产生主磁通 Φ0 （最大值为 Φm), 以及经铁心外回路的磁通 Φφ ，在一、二次绕组中分别感应出电势E1 、 E2 ，二次绕组 ax 端就有电压 U2 。当二次绕组接有负载时，二次绕组就流通电流 I2 ，而一次电流就由空载时励磁电流 I0 增至 I1 。在空载运行条件下，如果忽略励磁磁势、一次与二次绕组的电阻 r1 和r2 以及漏磁通产生的电抗 x1 和 x2 ，在这种情况下，由法拉第定律：U1=E1=4.44fN1ΦmU2=E2=4.44fN2Φm两式相除得电压变换关系为：U1/U2=E1/E2=N1/N2...
