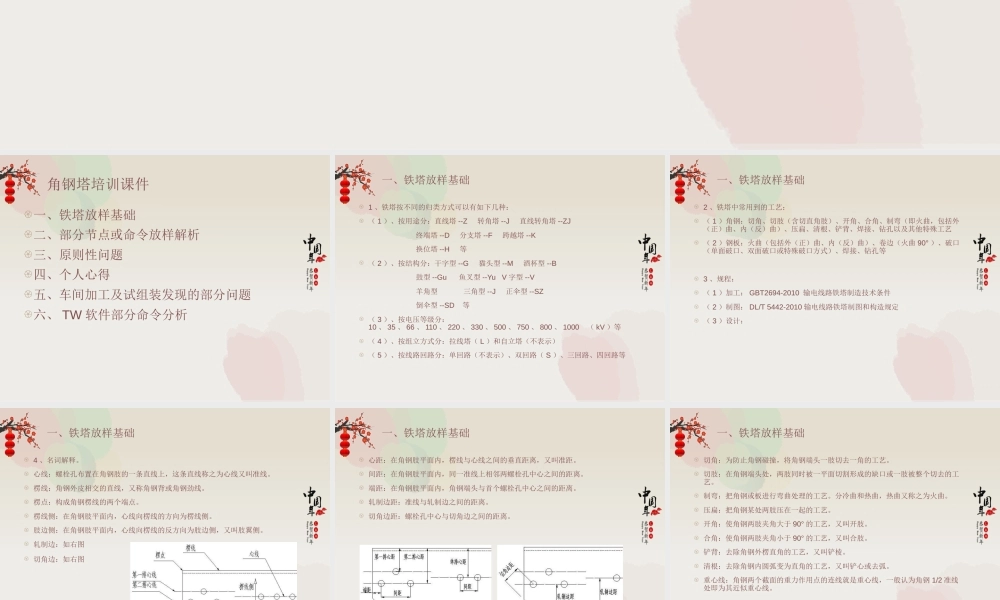

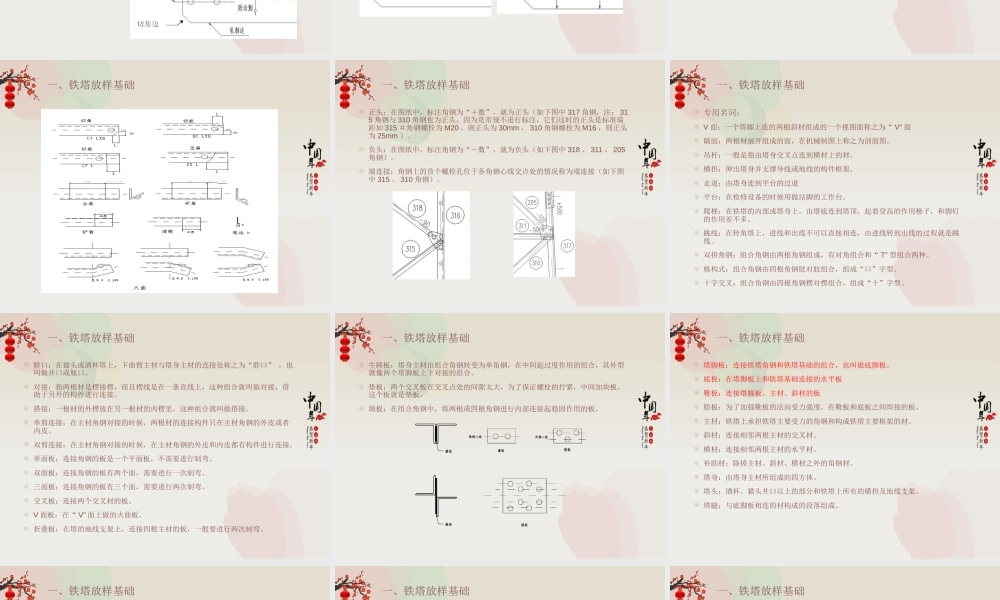

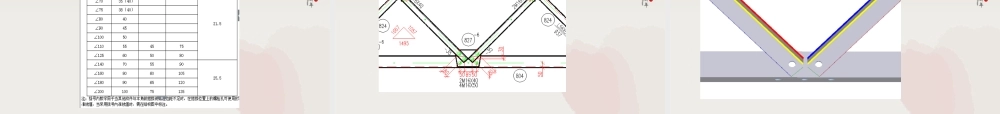

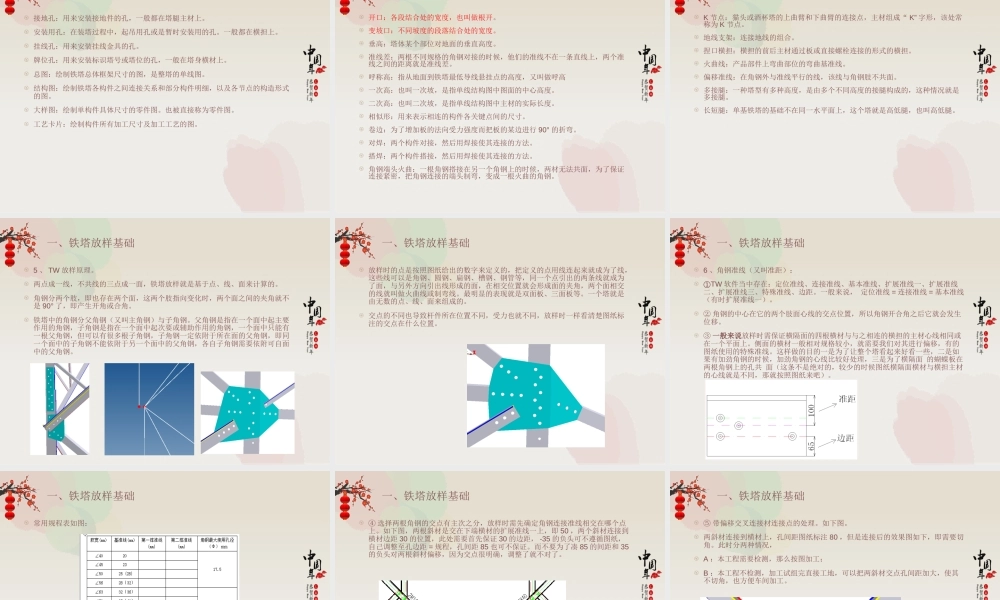

角钢塔培训课件角钢塔培训课件一、铁塔放样基础二、部分节点或命令放样解析三、原则性问题四、个人心得五、车间加工及试组装发现的部分问题六、 TW 软件部分命令分析一、铁塔放样基础 1 、铁塔按不同的归类方式可以有如下几种： （ 1 ）、按用途分：直线塔 --Z 转角塔 --J 直线转角塔 --ZJ 终端塔 --D 分支塔 --F 跨越塔 --K 换位塔 --H 等 （ 2 ）、按结构分：干字型 --G 猫头型 --M 酒杯型 --B 鼓型 --Gu 鱼叉型 --Yu V 字型 --V 羊角型 三角型 --J 正伞型 --SZ 倒伞型 --SD 等 （ 3 ）、按电压等级分：10 、 35 、 66 、 110 、 220 、 330 、 500 、 750 、 800 、 1000 （ kV ）等 （ 4 ）、按组立方式分：拉线塔（ L ）和自立塔（不表示） （ 5 ）、按线路回路分：单回路（不表示）、双回路（ S ）、三回路、四回路等一、铁塔放样基础 2 、铁塔中常用到的工艺： （ 1 ）角钢：切角、切肢（含切直角肢）、开角、合角、制弯（即火曲，包括外（正）曲、内（反）曲）、压扁、清根、铲背、焊接、钻孔以及其他特殊工艺 （ 2 ）钢板：火曲（包括外（正）曲、内（反）曲）、卷边（火曲 90° ）、破口（单面破口、双面破口或特殊破口方式）、焊接、钻孔等 3 、规程： （ 1 ）加工： GBT2694-2010 输电线路铁塔制造技术条件 （ 2 ）制图： DL/T 5442-2010 输电线路铁塔制图和构造规定 （ 3 ）设计：一、铁塔放样基础 4 、名词解释。 心线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为心线又叫准线。 楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。 楞点：构成角钢楞线的两个端点。 楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。 肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。 轧制边：如右图 切角边：如右图一、铁塔放样基础 心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。 间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。 端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。 轧制边距：准线与轧制边之间的距离。 切角边距：螺栓孔中心与切角边之间的距离。一、铁塔放样基础 切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。 切肢：在角钢端头处，两肢同时被一平...
