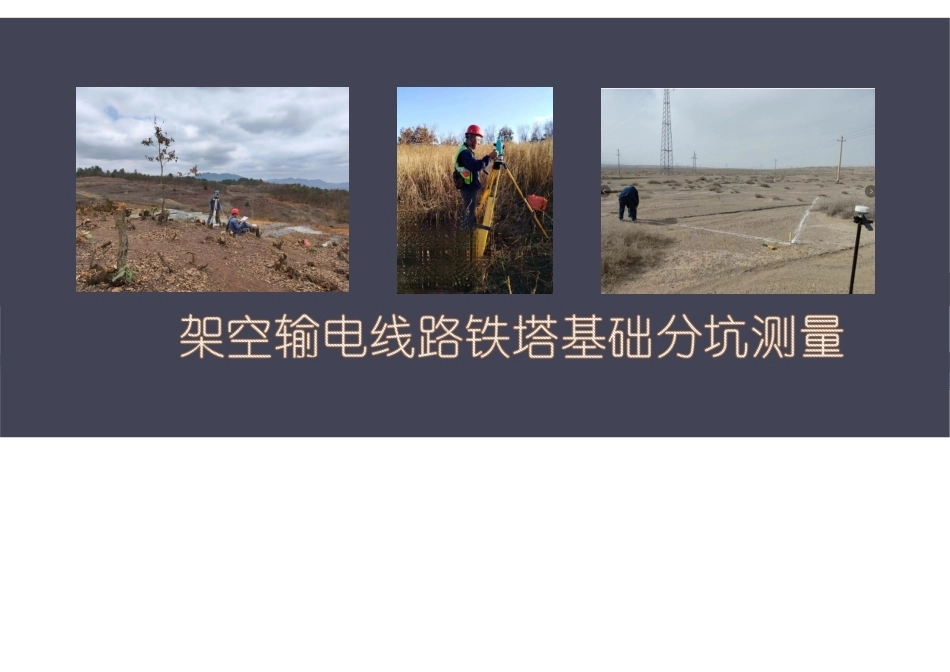

架空输电线路铁塔基础分坑测量VIP免费

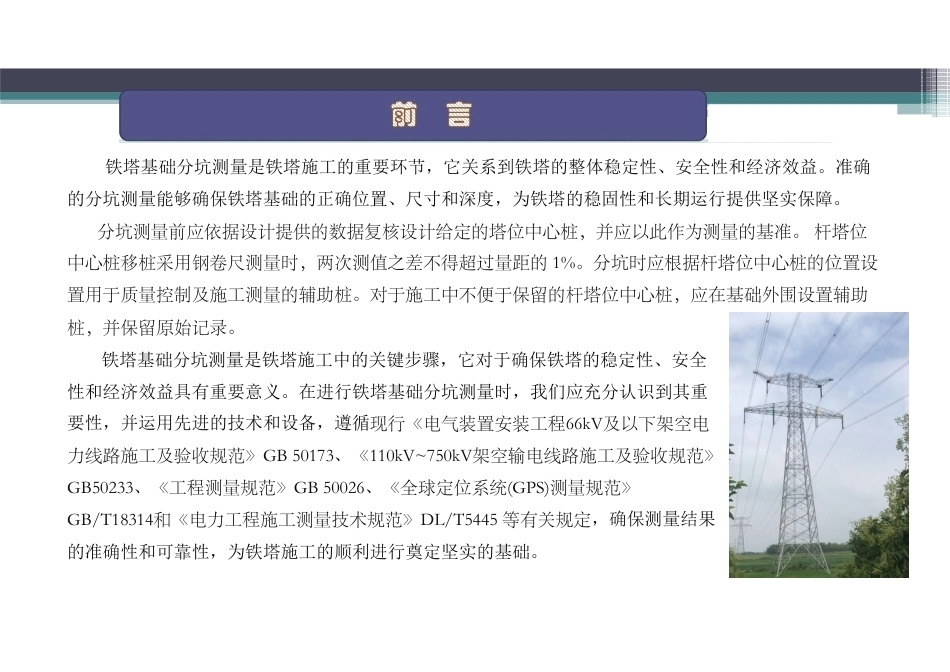

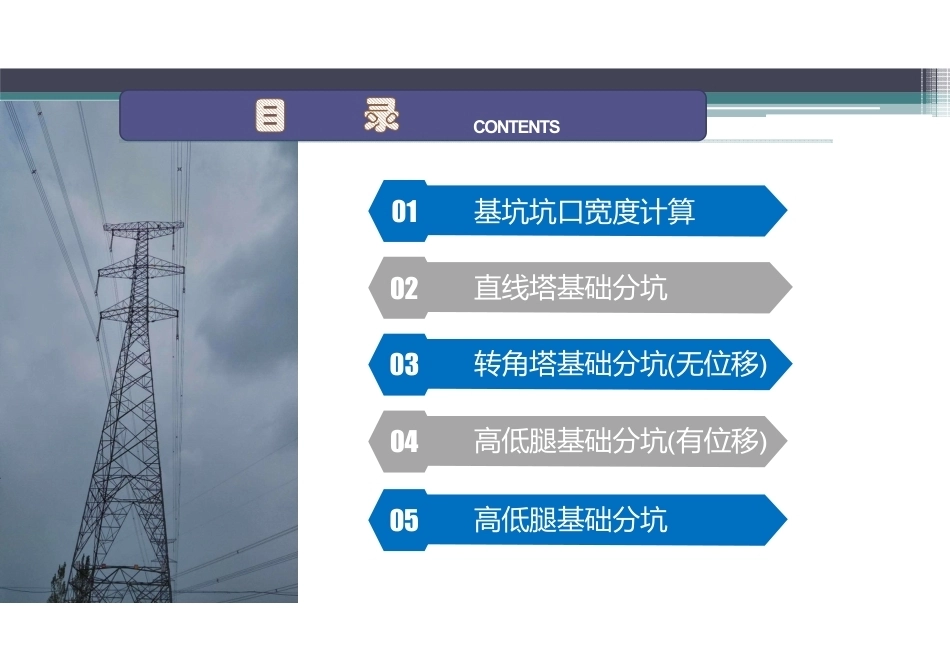

铁塔基础分坑测量是铁塔施工的重要环节，它关系到铁塔的整体稳定性、安全性和经济效益。准确的分坑测量能够确保铁塔基础的正确位置、尺寸和深度，为铁塔的稳固性和长期运行提供坚实保障。 分坑测量前应依据设计提供的数据复核设计给定的塔位中心桩，并应以此作为测量的基准。 杆塔位中心桩移桩采用钢卷尺测量时，两次测值之差不得超过量距的 1%。分坑时应根据杆塔位中心桩的位置设置用于质量控制及施工测量的辅助桩。对于施工中不便于保留的杆塔位中心桩，应在基础外围设置辅助桩，并保留原始记录。 铁塔基础分坑测量是铁塔施工中的关键步骤，它对于确保铁塔的稳定性、安全性和经济效益具有重要意义。在进行铁塔基础分坑测量时，我们应充分认识到其重要性，并运用先进的技术和设备，遵循现行《电气装置安装工程66kV及以下架空电力线路施工及验收规范》GB 50173、《110kV~750kV架空输电线路施工及验收规范》GB50233、《工程测量规范》GB 50026、《全球定位系统(GPS)测量规范》GB/T18314和《电力工程施工测量技术规范》DL/T5445 等有关规定，确保测量结果的准确性和可靠性，为铁塔施工的顺利进行奠定坚实的基础。CONTENTS01基坑坑口宽度计算02直线塔基础分坑03转角塔基础分坑(无位移)04高低腿基础分坑(有位移)高低腿基础分坑05高低腿基础分坑Part01 除岩石嵌固、掏挖、挖孔基础外，其他不用挡土板施工的基坑开挖时，坑壁应留有坡度，坑口大小应按基础底板尺寸、坑深及地质情况加放坡系数后确定。放坡安全坡度系数应满足下表的规定，基坑开挖尺寸如左图01所示。基坑坑口宽度可按下列公式计算:图01 基坑开挖尺寸示意图fhppcba22式中: —— 基坑坑口宽度(mm); —— 基础底板宽度(mm)；ab表 不同土质的安全坡度系数 —— 基坑坑下操作预留宽度(mm)，取200mm~300mm; —— 基坑坑口预留边坡宽度(mm)； —— 基坑深度(mm)； —— 安全坡度系数。cphf土质类别坡度（深:宽）砂土1:1.25~1:1.50一般性黏土硬1:0.75~1:1.00硬、塑1:1.00~1:1.25软1:1.50或更缓碎石类土充填坚硬、硬塑黏性土1:0.50~1:1.00充填砂土1:1.00~1:1.50注:如采用降水或其他加固措施，可不受本表限制，但应计算复核。Part02 直线塔正方形布置，中心桩区域较为稳定时，基础分坑可按下列方法进行:图02-1 直线塔正方形布置基础分坑图(中心桩稳定)仪器仪器支于中心桩O点 基础正方形布置，中心桩区域较为稳定时，基础分坑尺寸可按下列公式计算：aALaALyj2222式中: —— 铁塔中心桩O点至基坑坑口近角点距离(mm); —— 铁塔中心桩 O点至基坑坑口远角点距离(mm)； —— 基础根开(mm)； —— 基坑坑口宽度(mm)。jLyLAa图02-2 直线塔正方形布置基础分坑图(中心桩不稳定)仪器仪器支于中心桩O点 直线塔正方形布置，中心桩区域稳定性不确定时，基础分坑可按下列方法进行: 基础正方形布置，中心桩区域稳定性不确定时，基础分坑尺寸可按下列公式计算： aALaALAOFOFOFOFyj22224321式中: OF1、OF2、OF3、OF4 —— 铁塔中心桩 O点至顺线路或横线路分坑桩距离(mm)； —— 顺线路或横线路分坑桩至基坑坑口近角点距离(mm)； —— 顺线路或横线路分坑桩至基坑坑口远角点距离(mm)；jLyL —— 基础根开(mm)； —— 基坑坑口宽度(mm)。Aa 直线塔矩形布置，中心桩区域较为稳定时，基础分坑可按下列方法进行:图02-3 直线塔矩形布置基础分坑图(中心桩稳定)仪器仪器支于中心桩O点式中: OF1、OF2 、OF3、OF4—— 铁塔中心桩 O点至顺线路或横线路分坑桩距离(mm)； 、 —— 顺线路或横线路分坑桩至基坑坑口近角点距离(mm)； 、 —— 顺线路或横线路分坑桩至基坑坑口远角点距离(mm)； —— 基础正面根开(mm)； —— 基础侧面根开(mm)； —— 基坑坑口宽度(mm)。jLyLAaB 基础矩形布置，中心桩区域稳定性不确定时，基础分坑尺寸可按下列公式计算:aBLaALaBLaALBAOFOFOFOFyyjj22222222211143211jLLy1Part03 中心桩区域较为稳定时，无位移转角塔基础分坑，可按下列方法进行:图03-1 无位移转角塔正方形布置基础分坑图(中心桩稳定)仪器仪器支于中心桩O点对准线路前后方向桩，顺或逆时针方向转(180º-θ)/2角度，钉立出横线路方向桩(即内角平分线方向90º桩)，再转90º取与之垂直的方向钉立出顺线路方向(即转角平分线方向)桩 基础正方形布置，中心桩区域较为稳定时，无位移的转角杆塔基础分坑尺寸可按下列公式计算：aALaALyj2222式中: —— 铁塔中心桩O点至基坑坑口近角点距离(mm); —— 铁塔中心桩 O点至基坑坑口远角点距离(mm)； —— 基础根开(mm)； —— 基坑坑口宽度(mm)。jLyLAa 杆塔基础正方形布置，中心桩区域稳定性不确定时，基础分坑尺寸可按下列公式计算： aALaALAOFOFOFOFyj22224321式中: OF1、OF2、OF3、OF4 —— 铁塔中心桩 O点至顺线路或横线路分坑桩距离(mm)； —— 顺线路或横线路分坑桩至基坑坑口近角点距离(mm)； —— 顺线路或横线路分坑桩至基坑坑口远角点距离(mm)；jLyL —— 基础根开(mm)； —— 基坑坑口宽度(mm)。Aa 无位移转角塔基础分坑，中心桩区域较为稳定时，基础分坑可按下列方法进行:图03-3 无位移转角塔矩形布置基础分坑图(中心桩稳定)仪器仪器支于中心桩O点对准线路前后方向桩，顺或逆时针方向转(180º-θ)/2角度，钉立出横线路方向桩(即内角平分线方向90º桩)，再转90º取与之垂直的方向钉立出顺线路方向(即转角平分线方向)桩式中: OF1、OF2 —— 铁塔中心桩 O点至顺线路分坑桩距离(mm)； —— 顺线路分坑桩至基坑坑口近角点距离(mm)； —— 顺线路分坑桩至基坑坑口远角点距离(mm)； —— 基础正面根开(mm)； —— 基础侧面根开(mm)； —— 基坑坑口宽度(mm)。 杆塔基础矩形布置，中心桩区域较为稳定时，基础分坑尺寸可按下列公式计算:jLyLAaaALaALBAOFOFyj22222121B图03-4 无位移转角塔矩形布置基础分坑图(中心桩不稳定)仪器仪器支于中心桩O点 无位移转角塔矩形布置基础分坑，中心桩区域稳定性不确定时，基础分坑可按下列方法进行:对准线路前后方向桩，顺或逆时针方向转(180º-θ)/2角度，钉立出横线路方向桩(即内角平分线方向90º桩)，再转90º取与之垂直的方向钉立出顺线路方向(即转角平分线方向)桩式中: OF1、OF2 、OF3、OF4—— 铁塔中心桩 O点至顺线路或横线路分坑桩距离(mm)； 、 —— 顺线路或横线路分坑桩至基坑坑口近角点距离(mm)； 、 —— 顺线路或横线路分坑桩至基坑坑口远角点距离(mm)； —— 基础正面根开(mm)； —— 基础侧面根开(mm)； —— 基坑坑口宽度(mm)。jLyLAaB 杆塔基础矩形布置，中心桩区域稳定性不确定时，基础分坑尺寸可按下列公式计算:aBLaALaBLaALBAOFOFOFOFyyjj22222222211143211jLLy1 中心桩稳定时，有位移转角塔正方形布置基础分坑，可按下列方法进行:图04-1 有位移转角塔正方形布置基础分坑图(中心桩稳定)仪器仪器支于中心桩O点对准线路前后方向桩，顺或逆时针方向转(180º-θ)/2角度，钉立出横线路方向桩(即内角平分线方向90º桩)根据位移值钉分坑桩 O'在横线路90º方向桩方向上，以中心桩量取中心桩位移值(设计位移值)向内角侧移钉分坑桩O'仪器仪器支于分坑桩O'点，钉立出顺线路分坑方向桩根据已钉立的横线路90º方向桩取与之垂直的方向钉立出顺线路方向分坑桩
