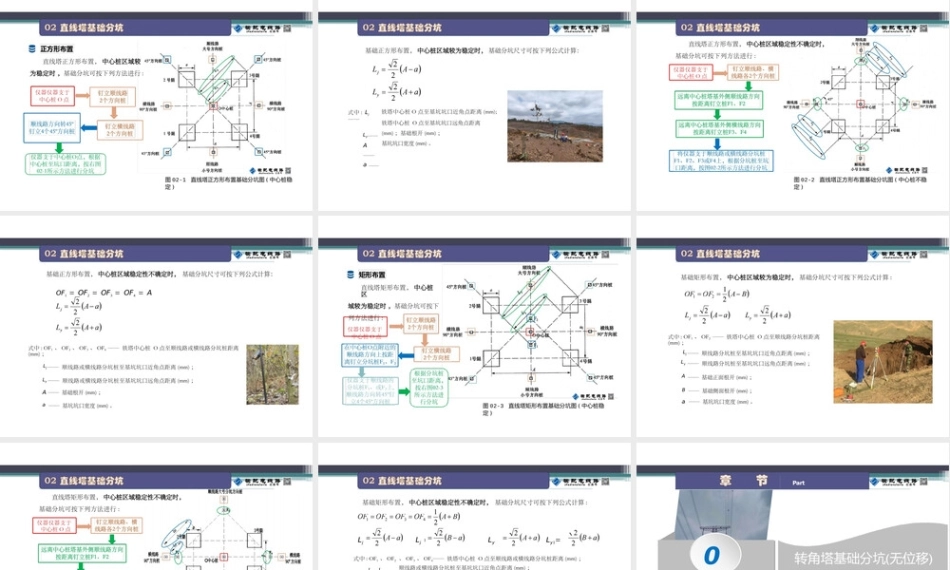

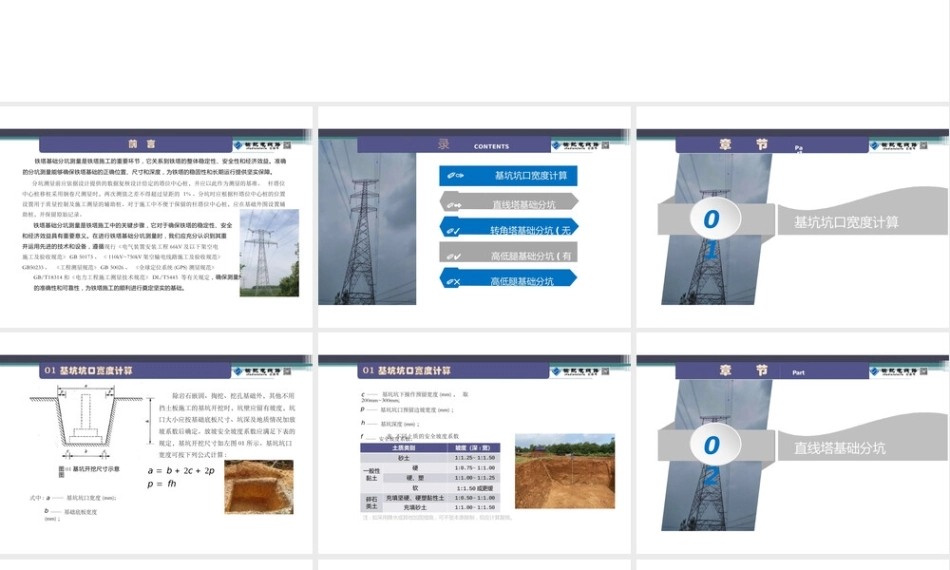

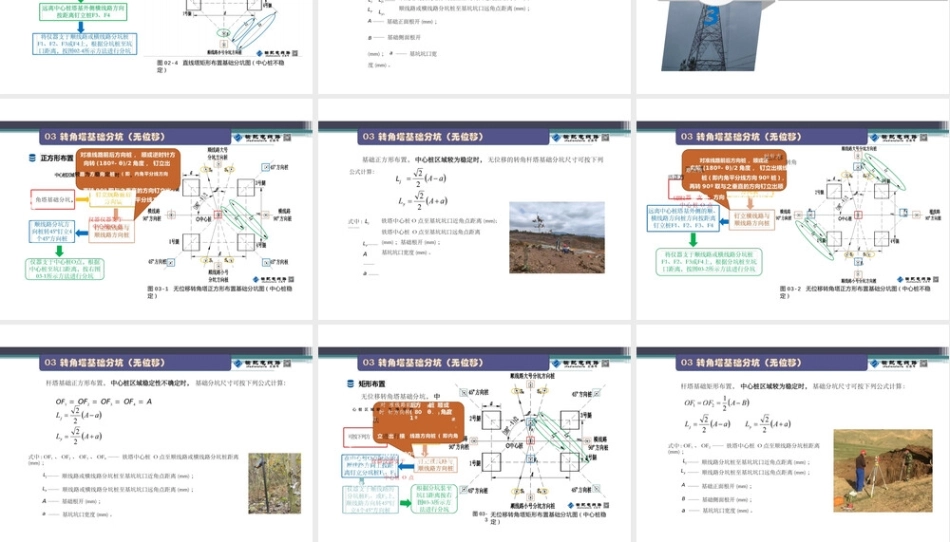

铁塔基础分坑测量是铁塔施工的重要环节，它关系到铁塔的整体稳定性、安全性和经济效益。准确的分坑测量能够确保铁塔基础的正确位置、尺寸和深度，为铁塔的稳固性和长期运行提供坚实保障。分坑测量前应依据设计提供的数据复核设计给定的塔位中心桩，并应以此作为测量的基准。 杆塔位中心桩移桩采用钢卷尺测量时，两次测值之差不得超过量距的 1% 。分坑时应根据杆塔位中心桩的位置设置用于质量控制及施工测量的辅助桩。对于施工中不便于保留的杆塔位中心桩，应在基础外围设置辅助桩，并保留原始记录。铁塔基础分坑测量是铁塔施工中的关键步骤，它对于确保铁塔的稳定性、安全 性和经济效益具有重要意义。在进行铁塔基础分坑测量时，我们应充分认识到其重 要性，并运用先进的技术和设备，遵循现行《电气装置安装工程 66kV 及以下架空电 力线路施工及验收规范》 GB 50173 、 《 110kV~750kV 架空输电线路施工及验收规范》 GB50233 、 《工程测量规范》 GB 50026 、 《全球定位系统 (GPS) 测量规范》GB/T18314 和《电力工程施工测量技术规范》 DL/T5445 等有关规定，确保测量结果的准确性和可靠性，为铁塔施工的顺利进行奠定坚实的基础。CONTENTS02 直线塔基础分坑03 转角塔基础分坑 ( 无位移 )01 基坑坑口宽度计算04 高低腿基础分坑 ( 有位移 )05 高低腿基础分坑录01Part除岩石嵌固、掏挖、挖孔基础外，其他不用挡土板施工的基坑开挖时，坑壁应留有坡度，坑口大小应按基础底板尺寸、坑深及地质情况加放坡系数后确定。放坡安全坡度系数应满足下表的规定，基坑开挖尺寸如左图 01 所示。基坑坑口宽度可按下列公式计算 :a = b + 2c + 2pp = fh式中 : a —— 基坑坑口宽度 (mm);b —— 基础底板宽度(mm) ；图 01 基坑开挖尺寸示意图土质类别坡度（深 : 宽）砂土1:1.25~ 1:1.50一般性黏土硬1:0.75~ 1:1.00硬、塑1:1.00~ 1:1.25软1:1.50 或更缓碎石类土充填坚硬、硬塑黏性土1:0.50~ 1:1.00充填砂土1:1.00~ 1:1.50c —— 基坑坑下操作预留宽度 (mm) ， 取200mm~300mm;p —— 基坑坑口预留边坡宽度 (mm) ；h —— 基坑深度 (mm) ；f —— 安全坡度系数。注 : 如采用降水或其他加固措施，可不受本表限制，但应计算复核。表 不同土质的安全坡度系数Part02直线塔正方形布置， 中心桩区域较为稳定时 ，基础分坑可按下列方法进行 :仪器仪器支于中心桩 O 点图 02-1 直线塔正方形布置基础分坑图 ( 中心桩稳定 )基础正方形布置， 中心桩区域较为稳定时， 基础分坑尺寸可按下列公式计算：铁塔中心桩 O 点至基坑坑口近角点距离 (mm);铁塔中心桩 O 点至基坑坑口远角点距离(mm) ；基础根开 (mm) ；基坑坑口宽度 (mm) 。式中 : Lj——Ly—— A ——a ——仪器仪器支于中心桩 O 点直线塔正方形布置， 中心桩区域稳定性不确定时，基础分坑可按下列方法进行 :图 02-2 直线塔正方形布置基础分坑图 ( 中心桩不稳定 )基础正方形布置， 中心桩区域稳定性不确定时， 基础分坑尺寸可按下列公式计算：OF1 = OF2 = OF3 = OF4 = A式中 : OF1 、 OF2 、 OF3 、 OF4 —— 铁塔中心桩 O 点至顺线路或横线路分坑桩距离(mm) ；Lj —— 顺线路或横线路分坑桩至基坑坑口近角点距离 (mm) ；Ly —— 顺线路或横线路分坑桩至基坑坑口远角点距离 (mm) ；A —— 基础根开 (mm) ；a —— 基坑坑口宽度 (mm) 。直线塔矩形布置， 中心桩区域较为稳定时 ，基础分坑可按下列方法进行 :仪器仪器支于中心桩 O 点图 02-3 直线塔矩形布置基础分坑图 ( 中心桩稳定 )式中 : OF1 、 OF2 —— 铁塔中心桩 O 点至顺线路分坑桩距离(mm) ；Lj —— 顺线路分坑桩至基坑坑口近角点距离 (mm) ；Ly —— 顺线路分坑桩至基坑坑口远角点距离 (mm) ；A —— 基础正面根开 (mm) ；B —— 基础侧面根开 (mm) ；a —— 基坑坑口宽度 (mm) 。基础矩形布置， 中心桩区域较为稳定时， 基础分坑尺寸可按下列公式计算 :仪器仪器支于中心桩 O 点直线塔矩形布置， 中心桩区域稳定性不确定时，基础分坑可按下列方法进行 :图 02-4 直线塔矩形布置基础分坑图 ( 中心桩不稳定 )基础矩形布置， 中心桩区域稳定性不确定时， 基础分坑尺寸可按下列公式计算 :Lj Lj Ly Ly1= 式中 : OF1 、 OF2 、 OF3 、 OF4—— 铁塔中心桩 O 点至顺线路或横线路分坑桩距离 (mm) ；顺线路或横线路分坑桩至基坑坑口近角点距离 (mm) ；顺线路或横线路分坑桩至基坑坑口远角点距离 (mm) ；A —— 基础正面根开 (mm) ；B —— 基础侧面根开(mm) ； a —— 基坑坑口宽度 (mm) 。Lj1 ——Ly1 LjLy、、Part03对准线路前后方向桩 ， 顺或逆时针方向转 (180º- θ)/2 角度 ， 钉立出横线中心桩区域较路为方稳向定桩时 ( 即，内角平分线方向90º 桩 ) ，再转 90º 取与之垂直的方向钉立出顺角塔基础分坑， 线路方向 ( 即转角平分线方向 )桩仪器仪器支于中心桩 O 点图 03-1 无位移转角塔正方形布置基础分坑图 ( 中心桩稳定 )基础正方形布置， 中心桩区域较为稳定时， 无位移的转角杆塔基础分坑尺寸可按下列公式计算： Lj 铁塔中心桩 O 点至基坑坑口近角点距离 (mm);铁塔中心桩 O 点至基坑坑口远角点距离(mm) ；基础根开 (mm) ；基坑坑口宽度 (mm) 。式中 : Lj——Ly—— A ——a ——对准线路前后方向桩 ，顺或逆 转角向转 (180º- θ)/2 角度 ， 钉立出横线 塔正方 桩 ( 即内角平分线方向 90º 桩 ) ，再转 90º 取与之垂直的方向钉立出顺 仪器仪器线支路于方向 ( 即转角平分线方向 ) 桩 中 心 桩 O 点图 03-2 无位移转角塔正方形布置基础分坑图 ( 中心桩不稳定 )杆塔基础正方形布置， 中心桩区域稳定性不确定时， 基础分坑尺寸可按下列公式计算：OF1 = OF2 = OF3 = OF4 = A式中 : OF1 、 OF2 、 OF3 、 OF4 —— 铁塔中心桩 O 点至顺线路或横线路分坑桩距离(mm) ；Lj —— 顺线路或横线路分坑桩至基坑坑口近角点距离 (mm) ；Ly —— 顺线路或横线路分坑桩至基坑坑口远角点距离 (mm) ；A —— 基础根开 (mm) ；a —— 基坑坑口宽度 (mm) 。无位移转角塔基础分坑， 中心 桩 区 域 较 为 稳 定 时 ， 向- )，/2 逆，可按下列方 立进出行横 : 线路方向桩 ( 即内角平分线方向 90º 桩 ) ， 再转90º 取与仪器仪器支于之垂直的方向钉立出顺线路方中心桩 O 点 向 ( 即转角平分线方向 ) 桩度或角顺θ桩80º方(1后图 03-3无位移转角塔矩形布置基础分坑图 ( 中心桩稳定 )式中 : OF1 、 OF2 —— 铁塔中心桩 O 点至顺线路分坑桩距离(mm) ；Lj —— 顺线路分坑桩至基坑坑口近角点距离 (mm) ；Ly —— 顺线路分坑桩至基坑坑口远角点距离 (mm) ；A —— 基础正面根开 (mm) ；B —— 基础侧面根开 (mm) ；a —— 基坑坑口宽度 (mm) 。杆塔基础矩形布置， 中心桩区域较为稳定时， 基础分坑尺寸可按下列公式计算 :稳于中心桩 O点对准线路前后方向桩 ， 顺或逆时针方 中心桩区域向转 (180º- θ)/2 角度 ， 钉立出横线路方向桩 ( 即内角基平础分线坑方 0º 下桩列 ) ，方 法 进 行 :再转 90º 取与之垂直的方向钉立出顺线路方向 ( 即转角平分线方向 ) 桩图 03-4 无位移转角塔矩形布置基础分坑图 ( 中心桩不稳定 )杆塔基础矩形布置， 中心桩区域稳定性不确定时， 基础分坑尺寸可按下列公式计算 :式中 : OF1 、 OF2 、 OF3 、 OF4—— 铁塔中心桩 O 点至顺线路或横线路分坑桩距离 (mm) ；顺线路或横线路分坑桩至基坑坑口近角点距离 (mm) ；顺线路或横线路分坑桩至基坑坑口远角点距离 (mm) ；—— 基础正面根开(mm) ；—— 基础侧面根开(mm) ；—— 基坑坑口宽度(mm) 。Lj 、 Lj1——Ly 、 Ly1 ——ABaPart04中心桩 O点根据位移值钉分坑桩 O'仪器仪器支于分坑桩 O' 点 ，钉立出顺线路分坑方向桩图 04-1 有位移转角塔正方形布置基础分坑图 ( 中心桩稳定 )在横中线心路 0 稳 º 桩，方有向位上移，转角 ， 钉 立 出 横 线 路方 向 桩以中心桩量取中心 位按移下值列方法 ( 角 : 平分线方向 90º桩 )根据已钉立的横线路90º 方向桩取与之垂直的方向钉立出顺线路方向分坑桩对准线路前后方向桩 ， 顺或逆时针方向转 (180º- θ)/2( 设计位移值 ) 向内角侧移钉分坑桩O'基础正方形布置， 中心桩区域较为稳定时， 基础分坑尺寸可按下列公式计算：铁塔分坑桩 O' 点至基坑坑口近角点距离 (mm);铁塔分坑桩 O' 点至基坑坑口远角点距离(mm) ；基础根开 (mm) ；基坑坑口宽度 (mm) 。式中 : Lj——Ly—— A ——a ——中心桩 O点根据位移值钉分坑桩 O'仪器仪器支于分坑桩 O' 点 ，钉立出顺线路分坑方向桩图 04-2 有位移转角塔正方形布置基础分坑图 ( 中心桩不稳定 )中心桩区域稳对定准 方时向，桩 ， 顺或逆时针方向转 (180º- θ)/2 在横线路 90º 方 向角桩度方，向钉上立，出横线路方向桩以中心桩量取中心 ( 桩即位内移角值平分线方向 90º 桩 ) ( 设计位移值 ) 向内角侧移钉分根据已钉立的横线路90º 方向桩取与之垂直的方向钉立出顺线路方向分坑桩坑桩O'基础正方形布置， 中心桩区域稳定性不确定时， 基础分坑尺寸可按下列公式计算：OF1 = OF2 = OF3 = OF4 = A式中 : OF1 、 OF2 、 OF3 、 OF4 —— 铁塔中心桩 O 点至顺线路或横线路分坑桩距离 (mm) ；Lj —— 顺线路或横线路分坑桩至基坑坑口近角点距离 (mm) ；Ly —— 顺线路或横线路分坑桩至基坑坑口远角点距离 (mm) ；A —— 基础根开 (mm) ；a —— 基坑坑口宽度 (mm) 。中心桩 O点根据位移值钉分坑桩 O'仪器仪器支于分坑桩O' 点 ，钉立出顺线路分坑方向分坑桩图 04-3 有位移转角塔矩形布置基础分坑图 ( 中心桩稳定 )在横线中路心 9 º 稳方 方， ，移转角角塔度 ，钉立出横线路方向桩以中心桩量取中心 方法进行 ( 即 : 内角平分线方向 90º桩 )根据已钉立的横线路90º 方向桩取与之垂直的方向钉立出顺线路方向分坑桩对准线路前后方向桩 ， 顺或逆时针方向转 (180º- θ)/2( 设计位移值 ) 向内角侧移钉分坑桩O'式中 : OF1 、 OF2 —— 铁塔中心桩 O 点至顺线路分坑桩距离(mm) ；Lj —— 顺线路分坑桩至基坑坑口近角点距离 (mm) ；Ly —— 顺线路分坑桩至基坑坑口远角点距离 (mm) ；A —— 基础正面根开 (mm) ；B —— 基础侧面根开 (mm) ；a —— 基坑坑口宽度 (mm) 。基础矩形布置， 中心桩区域较为稳定时， 基础分坑尺寸可按下列公式计算 :钉分坑桩 O'中心桩区域稳对定准性线 向，桩 ， 顺或逆时针方向转 (180º- θ)/2在横线 9 置 0 方位向移桩 角基，度础， 出 横 线 路 方 向桩以中心桩量取中心桩位移值 ( 即内角平分线方向 90º 桩 )( 设计位移值 ) 向内角侧移钉分...
