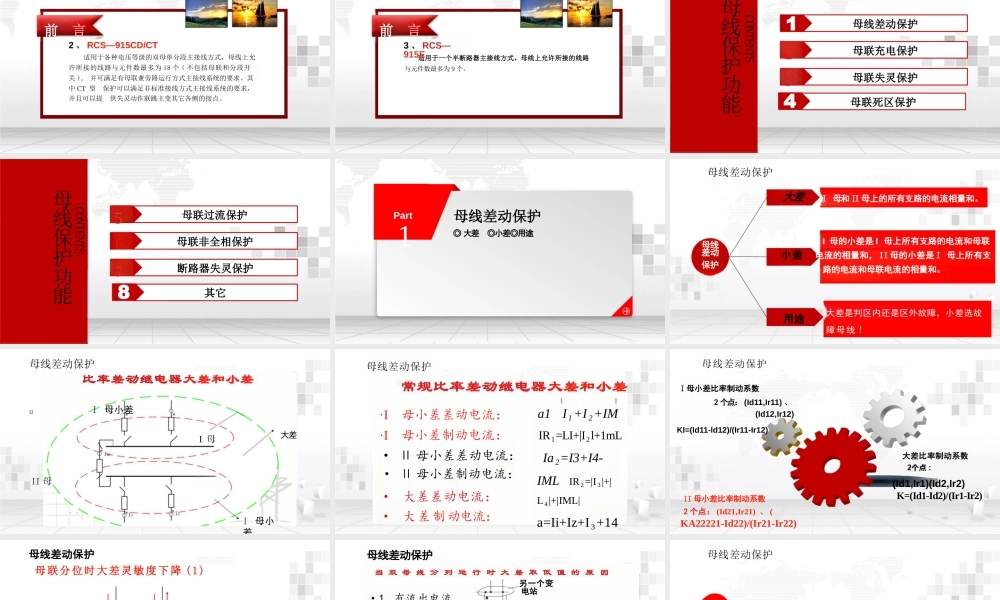

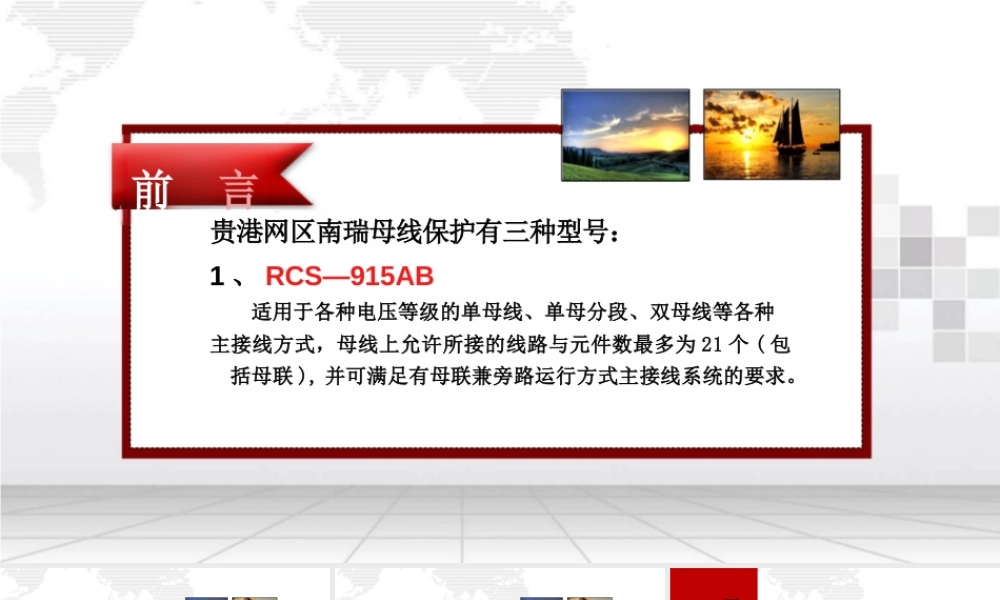

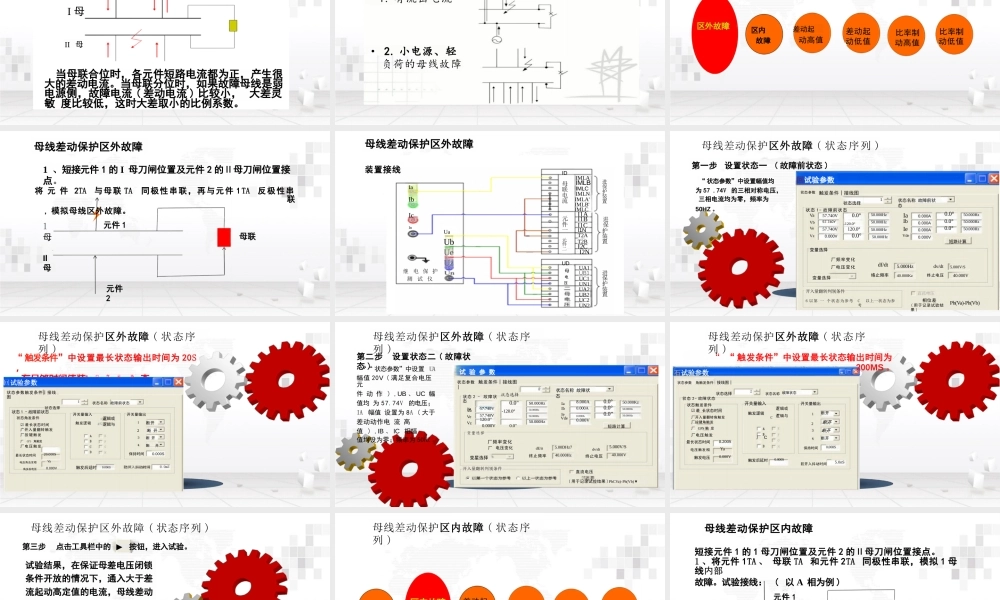

贵港网区南瑞母线保护有三种型号：1 、 RCS—915AB适用于各种电压等级的单母线、单母分段、双母线等各种主接线方式，母线上允许所接的线路与元件数最多为 21 个 ( 包 括母联 ), 并可满足有母联兼旁路运行方式主接线系统的要求。前 言2 、 RCS—915CD/CT适用于各种电压等级的双母单分段主接线方式，母线上允许所接的线路与元件数最多为 18 个 ( 不包括母联和分段开关 ), 并可满足有母联兼旁路运行方式主接线系统的要求。其中 CT 型 保护可以满足非标准接线方式主接线系统的要求，并且可以提 供失灵动作联跳主变其它各侧的接点。前 言适用于一个半断路器主接线方式，母线上允许所接的线路与元件数最多为 9 个。前 言3 、 RCS—915ECONTENTS母线保护功能母线差动保护母联充电保护母联失灵保护母联死区保护23CONTENTS母线保护功能母联过流保护母联非全相保护断路器失灵保护其它567母线差动保护◎ 大差 ◎小差◎用途Part 1母线差动保护大差I 母和 II 母上的所有支路的电流相量和。母线差动保护小差I 母的小差是 I 母上所有支路的电流和母联电流的相量和， II 母的小差是 I 母上所有支路的电流和母联电流的相量和。大差是判区内还是区外故障，小差选故障母线 !用途母线差动保护比率差动继电器大差和小差I2 I 母小差I 母 大差II 母I 母小差·I 母小差差动电流：·I 母小差制动电流：· Ⅱ 母小差差动电流：· Ⅱ 母小差制动电流：· 大差差动电流：· 大差制动电流：a1 I₁+I₂+IMIR₁=LI+|I₂l+1mL Ia₂=I3+I4-IML IR₂=|I₃|+|L₄|+|IML| a=Ii+Iz+I₃+14母线差动保护常规比率差动继电器大差和小差母线差动保护I 母小差比率制动系数2 个点： (Id11,Ir11) 、(Id12,Ir12)KI=(Id11-ld12)/(Ir11-Ir12)大差比率制动系数(Id1,Ir1)(Id2,Ir2)K=(Id1-Id2)/(Ir1-Ir2)II 母小差比率制动系数2 个点： (Id21,Ir21) 、 (KA22221-Id22)/(Ir21-Ir22)I 母II 母当母联合位时，各元件短路电流都为正，产生很 大的差动电流。当母联分位时，如果故障母线是弱 电源侧，故障电流 ( 差动电流 ) 比较小， 大差灵敏 度比较低，这时大差取小的比例系数。母线差动保护母联分位时大差灵敏度下降 (1)·1. 有流出电流· 2. 小电源、轻负荷的母线故障母线差动保护当 双 母 线 分 列 运 行 时 大 差 取 低 值 的 原 因另一个变 电站区外故障 区内 差动起故障 动高值母线差动保护...
