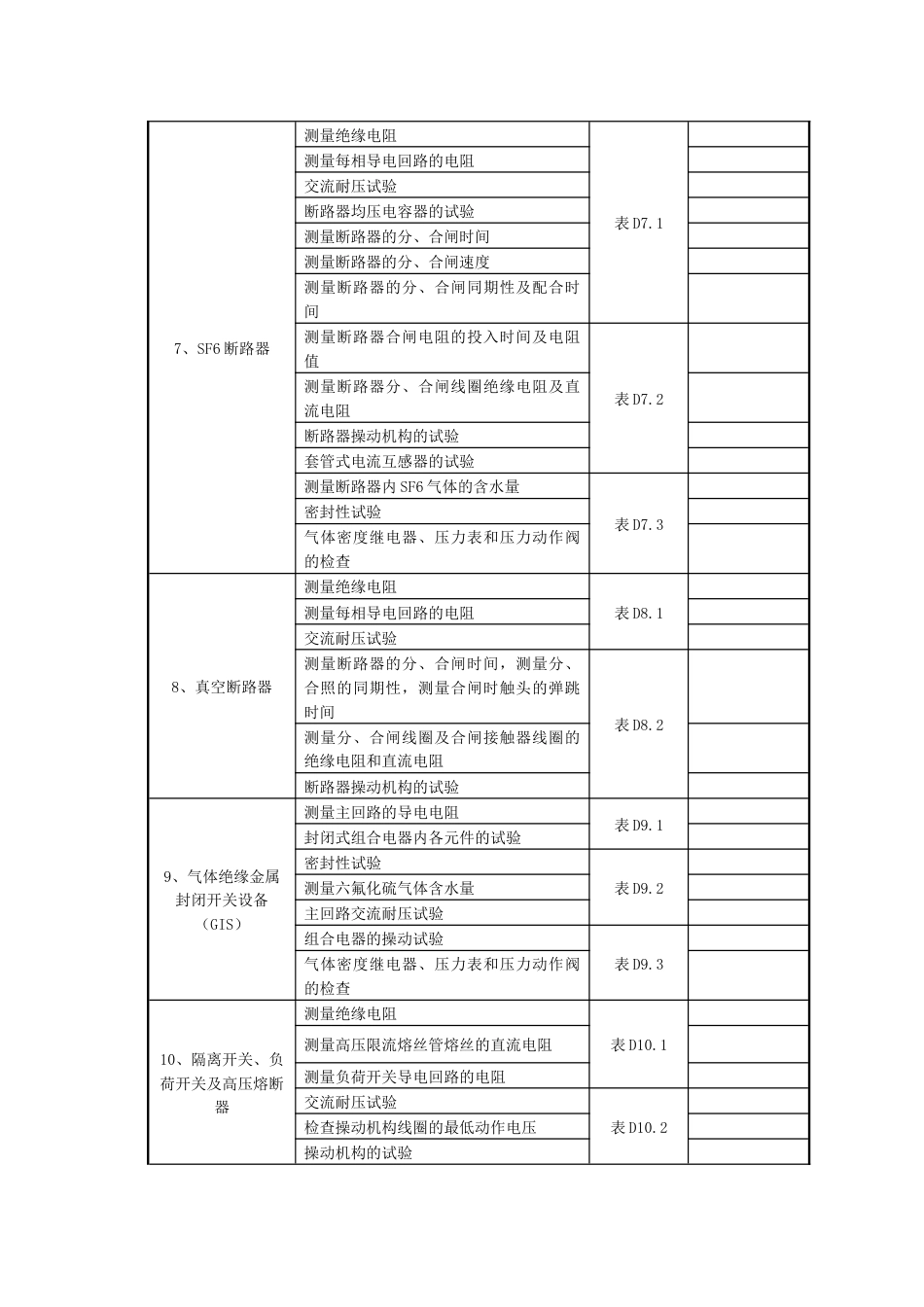

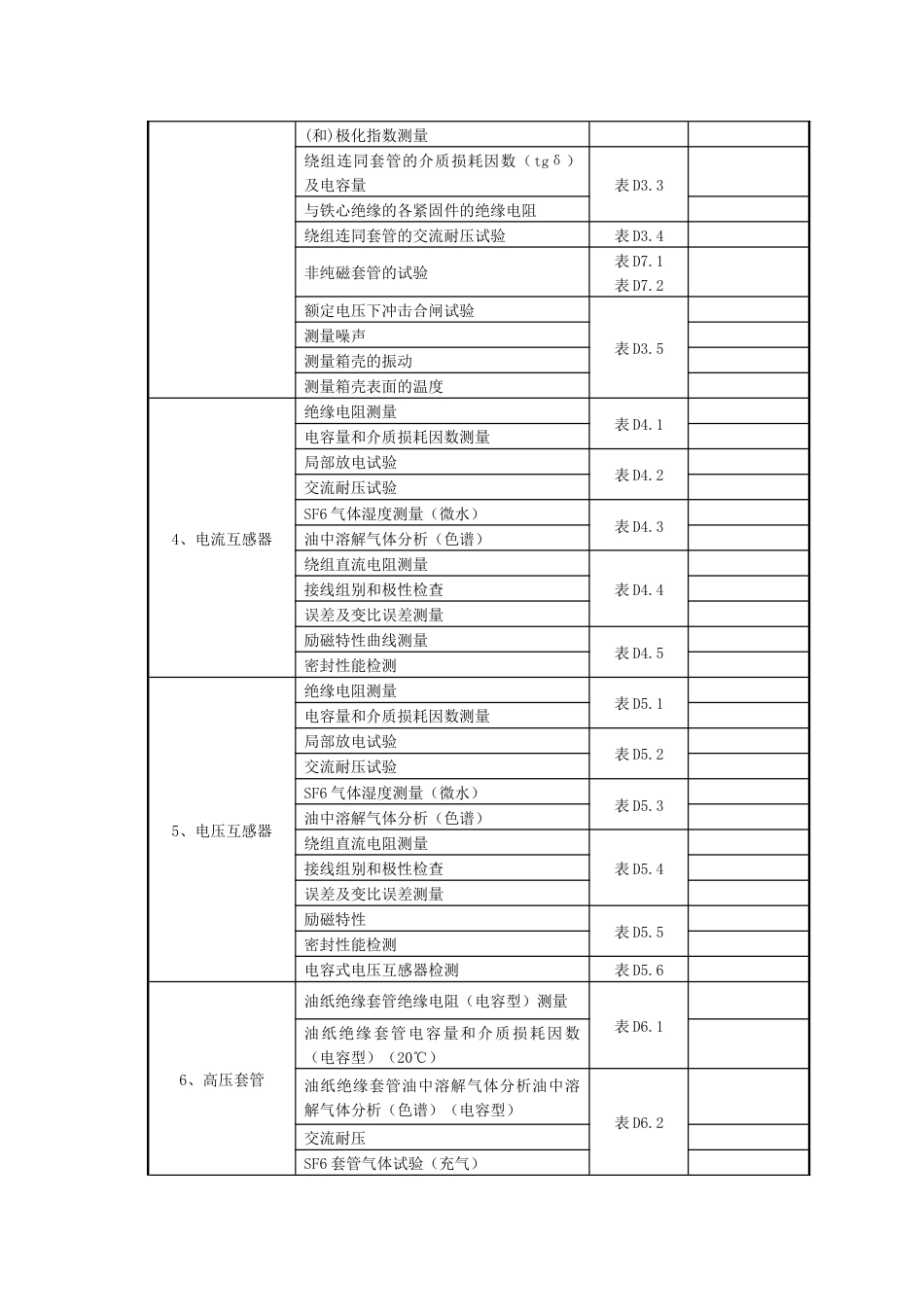

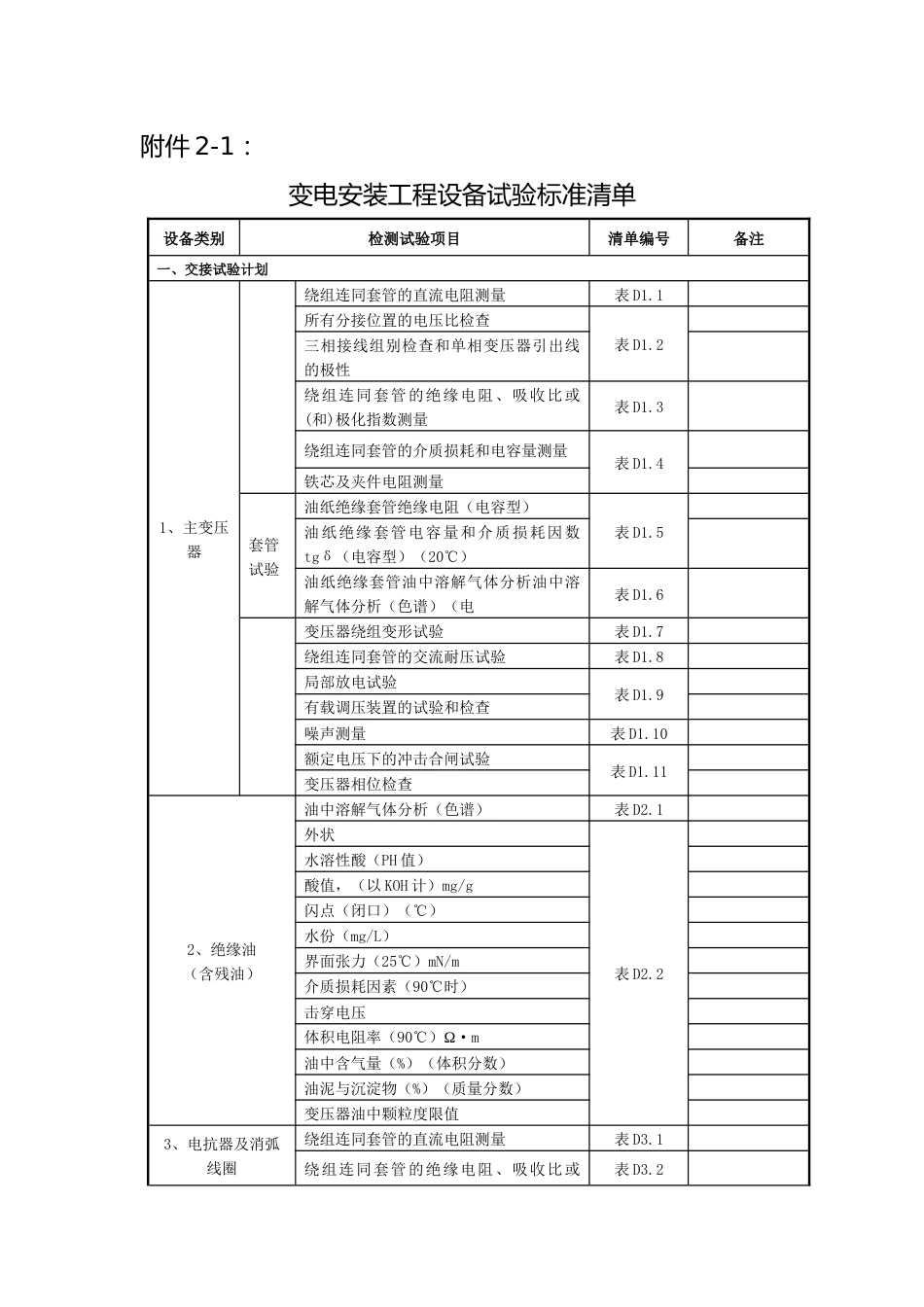

附件 2-1：变电安装工程设备试验标准清单设备类别检测试验项目清单编号备注一、交接试验计划1、主变压器 绕组连同套管的直流电阻测量表 D1.1 所有分接位置的电压比检查表 D1.2 三相接线组别检查和单相变压器引出线的极性 绕组连同套管的绝缘电阻、吸收比或(和)极化指数测量表 D1.3 绕组连同套管的介质损耗和电容量测量表 D1.4 铁芯及夹件电阻测量 套管试验油纸绝缘套管绝缘电阻（电容型）表 D1.5 油纸绝缘套管电容量和介质损耗因数tgδ（电容型）（20℃） 油纸绝缘套管油中溶解气体分析油中溶解气体分析（色谱）（电表 D1.6 变压器绕组变形试验表 D1.7 绕组连同套管的交流耐压试验表 D1.8 局部放电试验表 D1.9 有载调压装置的试验和检查 噪声测量表 D1.10 额定电压下的冲击合闸试验表 D1.11 变压器相位检查 2、绝缘油（含残油）油中溶解气体分析（色谱）表 D2.1 外状表 D2.2 水溶性酸（PH 值） 酸值，（以 KOH 计）mg/g 闪点（闭口）（℃） 水份（mg/L） 界面张力（25℃）mN/m 介质损耗因素（90℃时） 击穿电压 体积电阻率（90℃）Ω·m 油中含气量（%）（体积分数） 油泥与沉淀物（%）（质量分数） 变压器油中颗粒度限值 3、电抗器及消弧线圈绕组连同套管的直流电阻测量表 D3.1 绕组连同套管的绝缘电阻、吸收比或表 D3.2 (和)极化指数测量绕组连同套管的介质损耗因数（tgδ）及电容量表 D3.3 与铁心绝缘的各紧固件的绝缘电阻 绕组连同套管的交流耐压试验表 D3.4 非纯磁套管的试验表 D7.1表 D7.2 额定电压下冲击合闸试验表 D3.5 测量噪声 测量箱壳的振动 测量箱壳表面的温度 4、电流互感器绝缘电阻测量表 D4.1 电容量和介质损耗因数测量 局部放电试验表 D4.2 交流耐压试验 SF6 气体湿度测量（微水）表 D4.3 油中溶解气体分析（色谱） 绕组直流电阻测量表 D4.4 接线组别和极性检查 误差及变比误差测量 励磁特性曲线测量表 D4.5 密封性能检测 5、电压互感器绝缘电阻测量表 D5.1 电容量和介质损耗因数测量 局部放电试验表 D5.2 交流耐压试验 SF6 气体湿度测量（微水）表 D5.3 油中溶解气体分析（色谱） 绕组直流电阻测量表 D5.4 接线组别和极性检查 误差及变比误差测量 励磁特性表 D5.5 密封性能检测 电容式电压互感器检测表 D5.6 6、高压套管油纸绝缘套管绝缘电阻（电容型）测量表 D6.1 油纸绝缘套管电容量和介质损耗因数（电容型）（20℃）...
